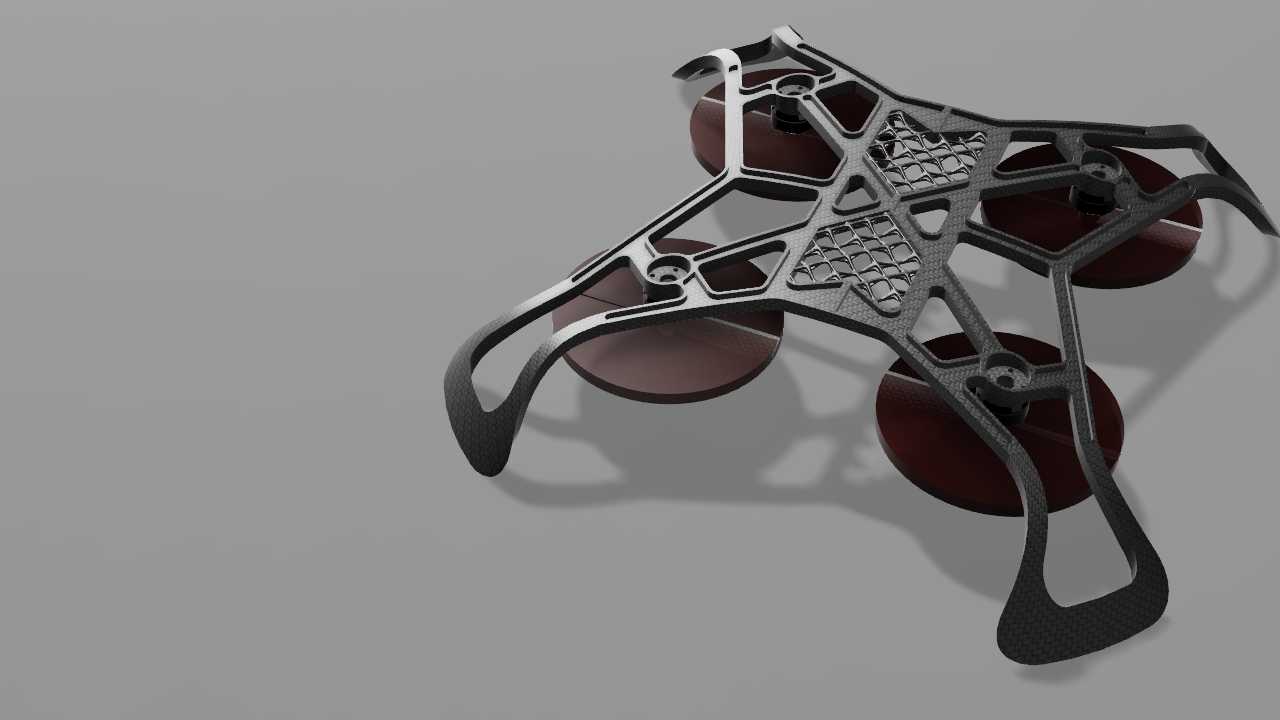

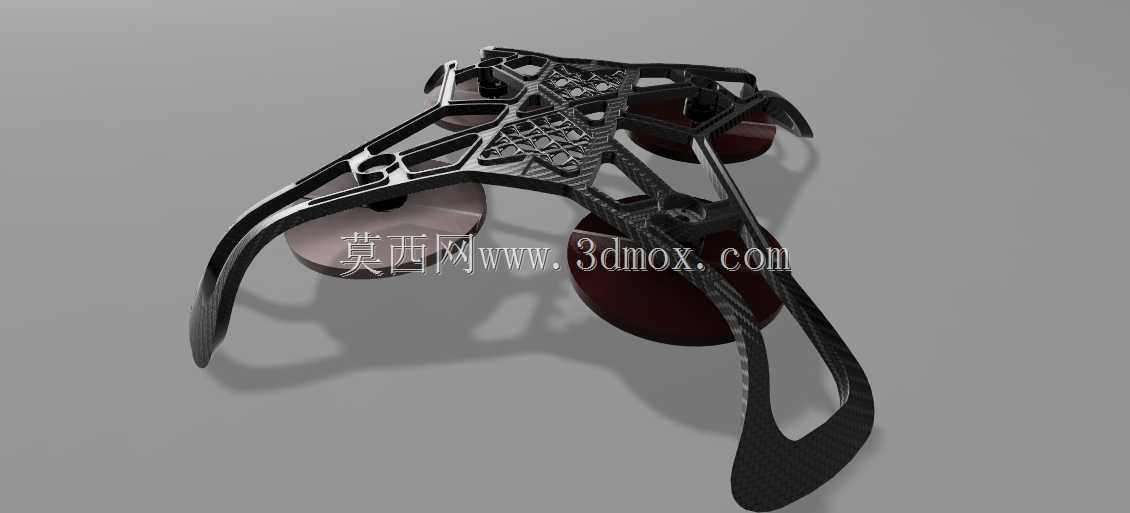

轻量化镂空四旋翼无人机承载底盘结构

这款四旋翼无人机底盘是面向小型消费级、轻作业类无人机开发的核心承载结构件，主要适配室内航拍、轻量物流配送、园区巡检、教育科研类无人机的装配需求，作为整台无人机的骨架核心，承担着固定动力系统、承载飞控模块、挂载任务载荷、吸收飞行震动的核心作用，是保障无人机飞行稳定性、结构可靠性与续航表现的关键部件。

在实际应用场景中，该底盘可适配室内狭小空间飞行作业需求，其外伸的机臂末端做了弧形防护延伸结构，能够在飞行碰撞障碍物时率先接触受力，避免桨叶直接撞击硬物造成炸机损坏，同时也能降低桨叶外露带来的触碰安全风险，非常适合新手练习飞行、室内场馆巡检、近距离影视航拍等对飞行安全性要求较高的使用场景。

产品功能特性上，整体采用一体化镂空桁架式结构设计，在保证结构强度的前提下最大化去除非受力区域的材料冗余，有效降低整机自重，提升无人机的载荷冗余与续航时长；底盘中心区域预留了标准化的飞控板、电池仓安装位，可兼容主流的小型飞控模块与锂聚合物电池安装，四个机臂末端的电机安装座做了同轴度定位设计，能够保证动力电机安装后桨盘平面的水平度，降低飞行过程中的动力震动，提升飞行姿态的稳定性；底盘下方预留了通用载荷挂载接口，可根据使用需求加装微型摄像头、小型空投装置、环境检测传感器等不同任务模块，拓展设备的使用场景。

设计思路层面，这款底盘遵循轻量化与结构强度平衡的设计原则，通过拓扑优化算法计算受力路径，将主要受力筋条沿机臂受力方向、中心载荷承载方向布置，镂空区域采用网格状加强筋结构，既避免了大面实体结构带来的重量冗余，又能通过网格筋条分散飞行过程中的冲击载荷，防止机臂在急转、坠机碰撞时发生断裂；机臂的弧度设计兼顾了气动减阻与防护功能，弧形轮廓能够引导飞行过程中的气流顺滑通过，降低飞行风阻，同时外凸的弧形边缘形成了天然的桨叶防护圈结构，无需额外加装防护配件即可实现基础的碰撞防护。

外形尺寸与安装边界上，该底盘采用对称式四旋翼布局，对角电机安装孔位间距适配120-150mm轴距的小型穿越机、迷你航拍无人机，中心安装区域尺寸可兼容30.5*30.5mm标准孔距的飞控安装板，电机安装座适配1103、1104等系列小型无刷电机的安装孔距，整体底盘厚度控制在5mm以内，不会占用过多的机身高度空间，底部挂载接口距离底盘平面的高度预留了10mm的安装间隙，可满足常规微型摄像头、图传模块的安装空间需求，不会出现安装干涉问题；机臂末端的防护结构超出桨叶旋转半径2mm，既能够实现碰撞防护，又不会因为防护结构过大增加额外的风阻与重量。
