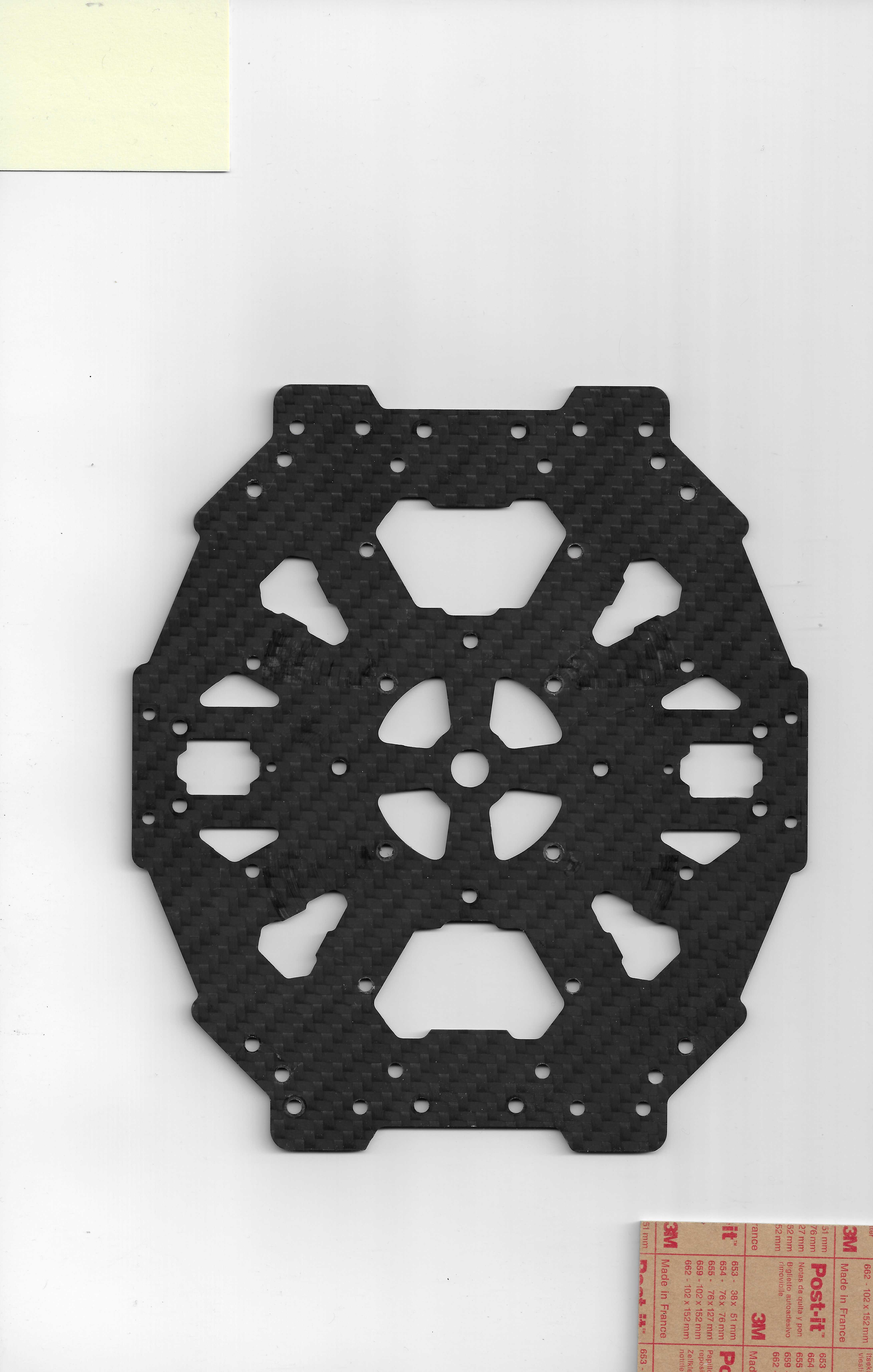

塔罗650无人机碳纤维顶部框架结构

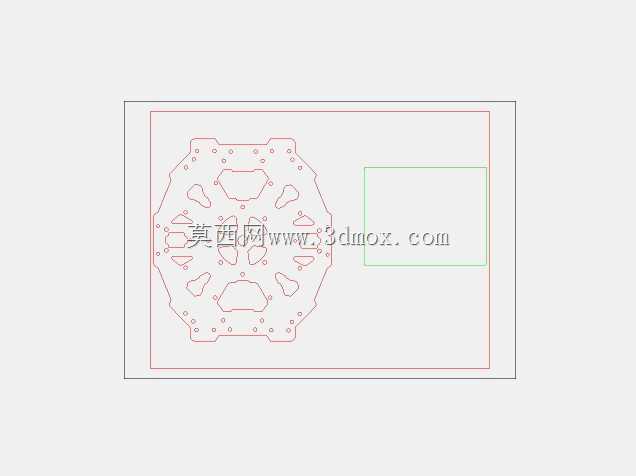

该结构件为多旋翼航拍及作业类无人机的核心承载顶部框架，主要应用于中小型专业航拍无人机、电力巡检无人机、农业植保辅助作业无人机的上层结构搭建场景，作为无人机整机最上方的核心承载基板，承担着飞控模块、GPS定位模块、数传天线、电池挂载上固定点、机臂上连接位的集成安装功能，是保障无人机上层元器件布局规整、飞行过程中结构稳定的关键部件。该框架采用对称式镂空设计思路，整体以中心安装位为基准做全对称结构布局，中心区域预留飞控核心安装孔位，四周放射状分布的镂空槽位一方面最大化降低结构自身重量，减少无人机飞行过程中的无效载荷，提升续航表现，另一方面可形成自然的风道结构，为安装在板件下方的电调、飞控等发热元器件提供散热气流通道，避免长时间飞行时元器件积热引发的工作异常。框架整体外形为类八边形切角结构，边缘均匀分布多组安装孔位，对应连接四根或六根机臂的上固定点位，孔位精度严格控制，可保证机臂安装后角度一致，避免飞行过程中出现动力偏移、机身抖动的问题；板件上不同孔径的安装位分别对应不同元器件的固定需求，大尺寸镂空区域可直接嵌入GPS模块等体积稍大的元器件，降低整机的堆叠高度，优化飞行时的重心位置。安装边界方面，该框架适配650轴距级别的多旋翼无人机，外轮廓尺寸可覆盖该轴距无人机的上层安装范围，板件厚度适配常规碳纤维板材加工规格，边缘做倒角处理避免安装时划伤线材或操作人员，所有安装孔位均做沉台设计，保证螺丝安装后表面平整无凸起，不会干涉上层电池或其他挂载设备的安装。结构设计上充分考虑碳纤维材料的各向力学性能，镂空走线避开主要受力路径，保证在无人机做急转、升降、悬停等飞行动作时，框架不会出现形变或共振，保障飞控传感器的数据采集精度，避免因结构振动引发的飞控姿态解算偏差，提升飞行稳定性与飞行安全性。
