SparkFun九轴IMU转接板ICM-20948 Qwiic接口

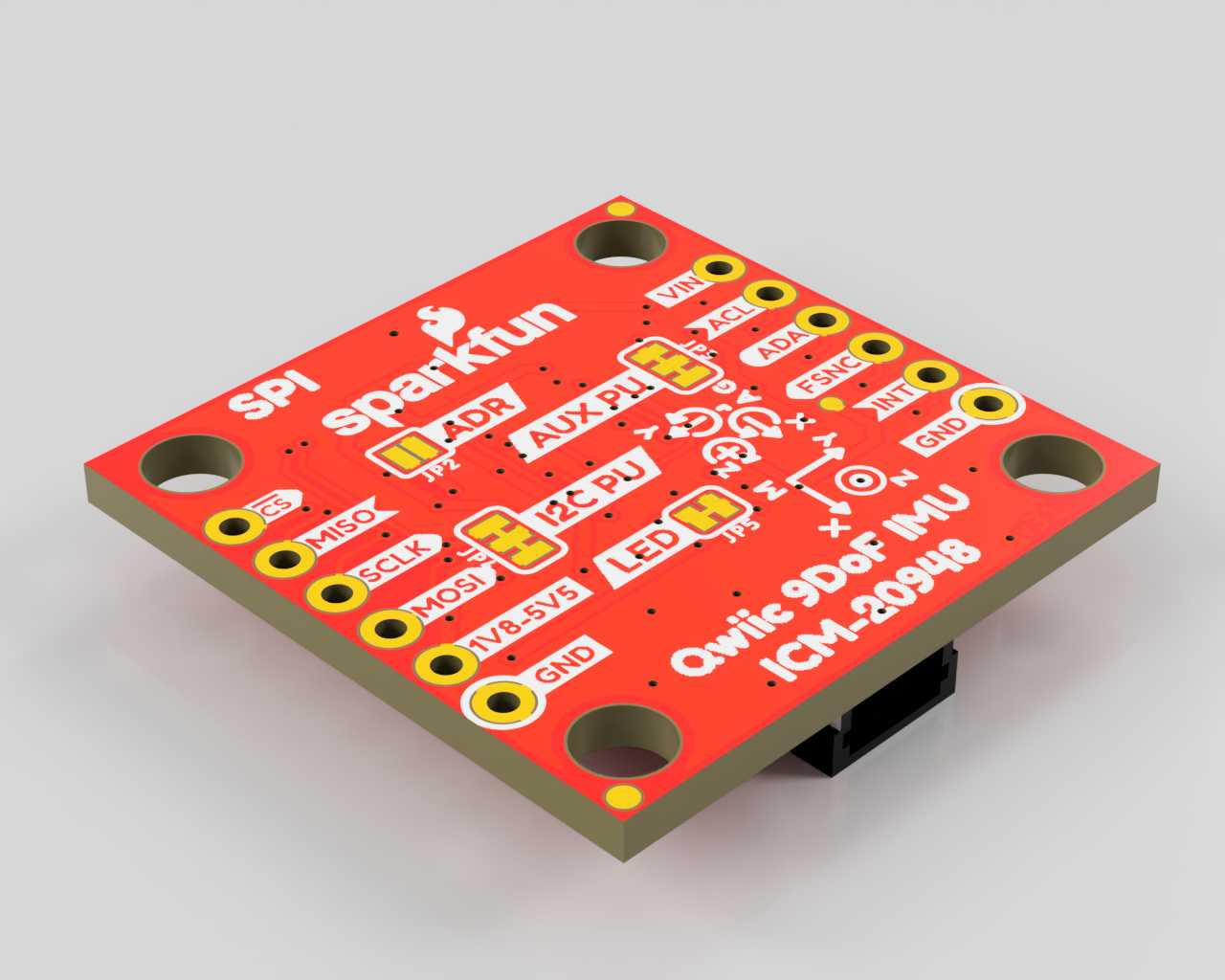

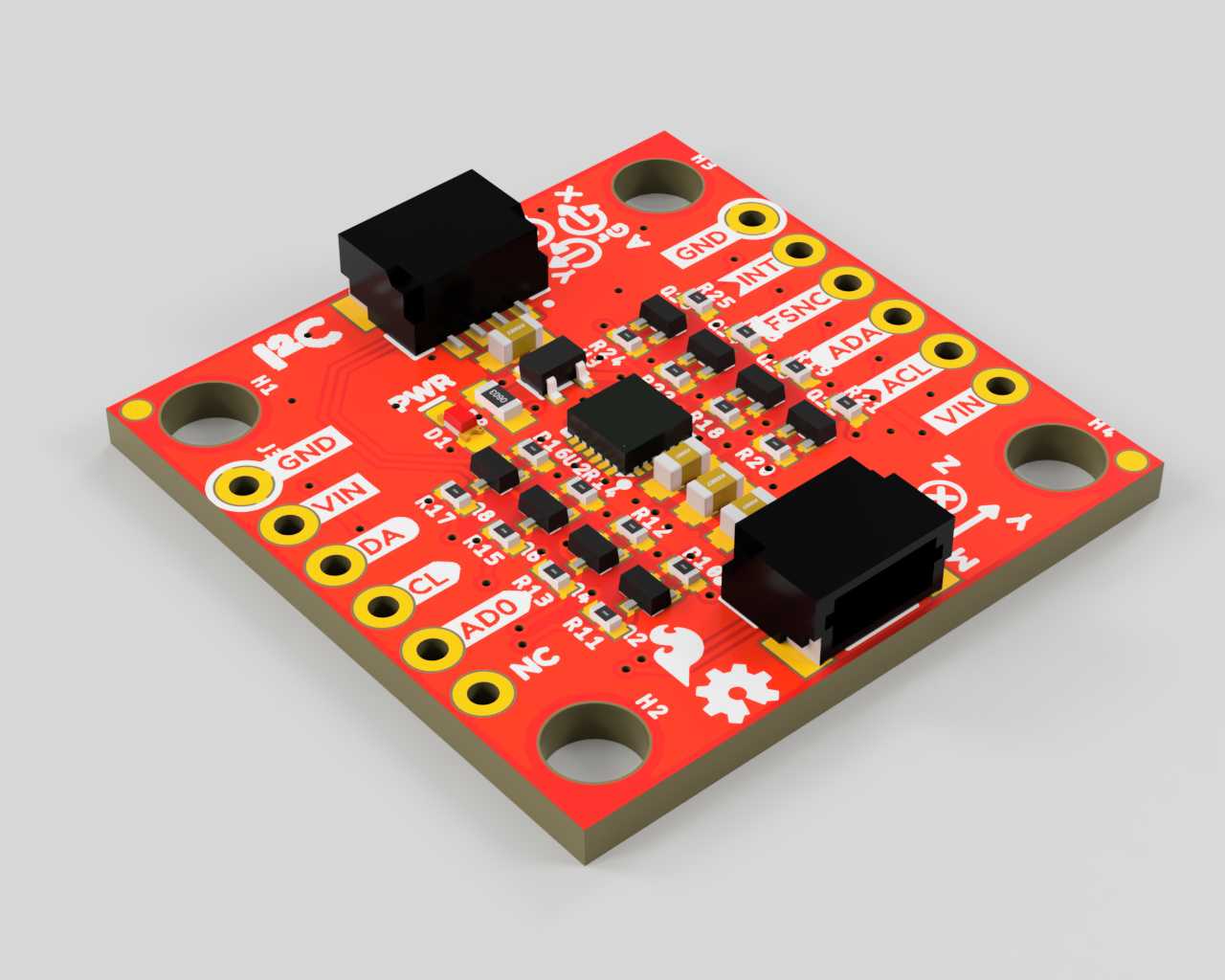

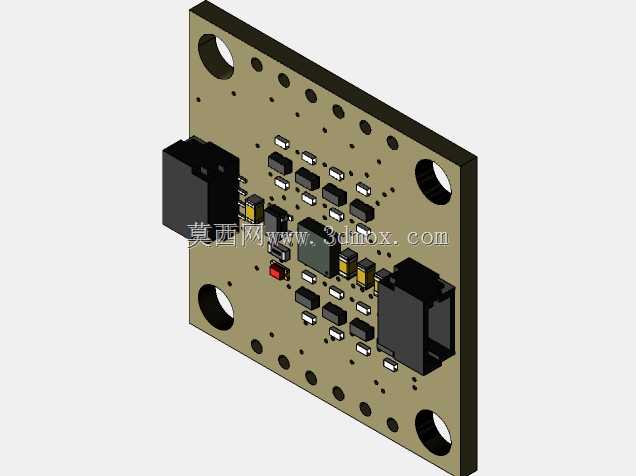

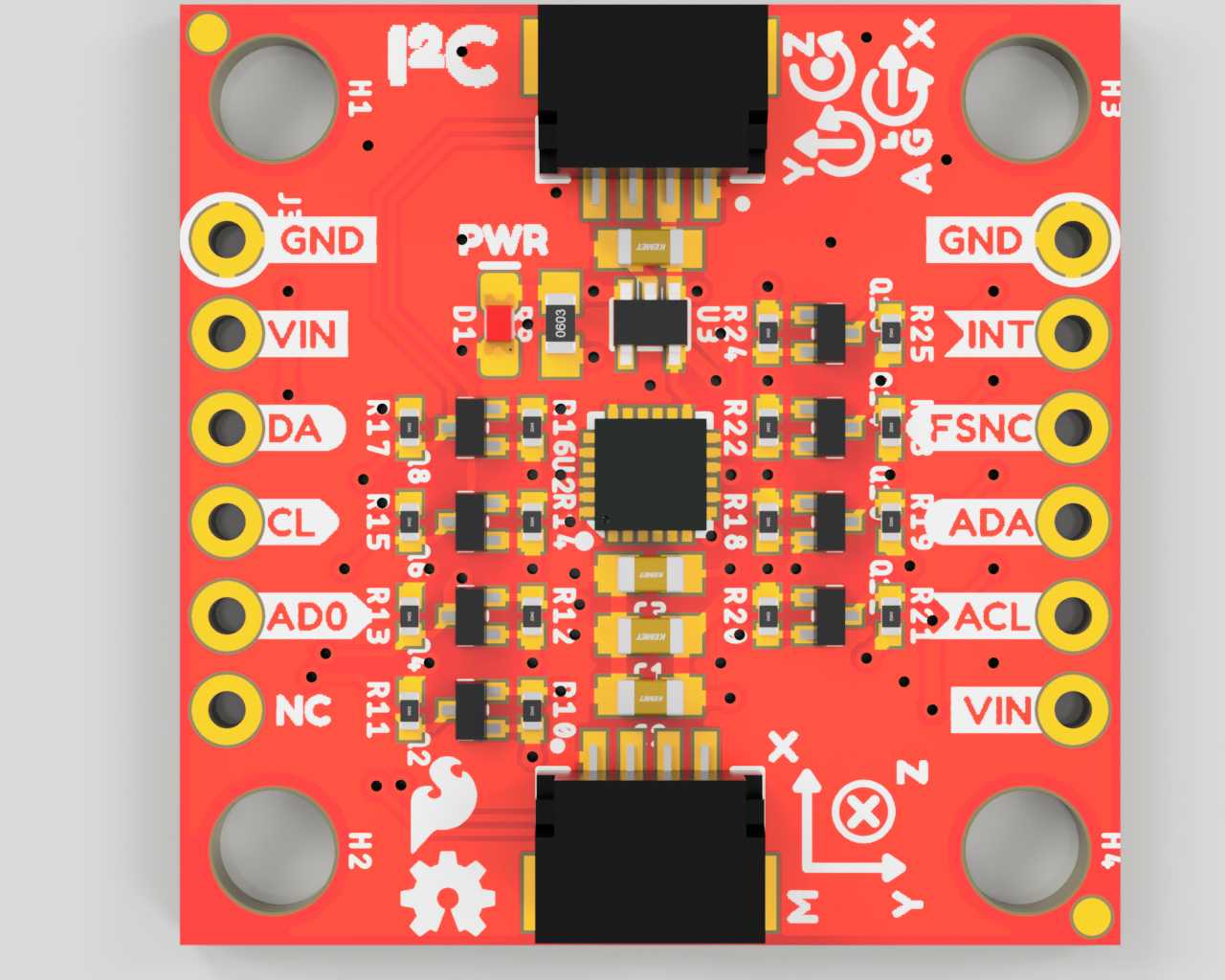

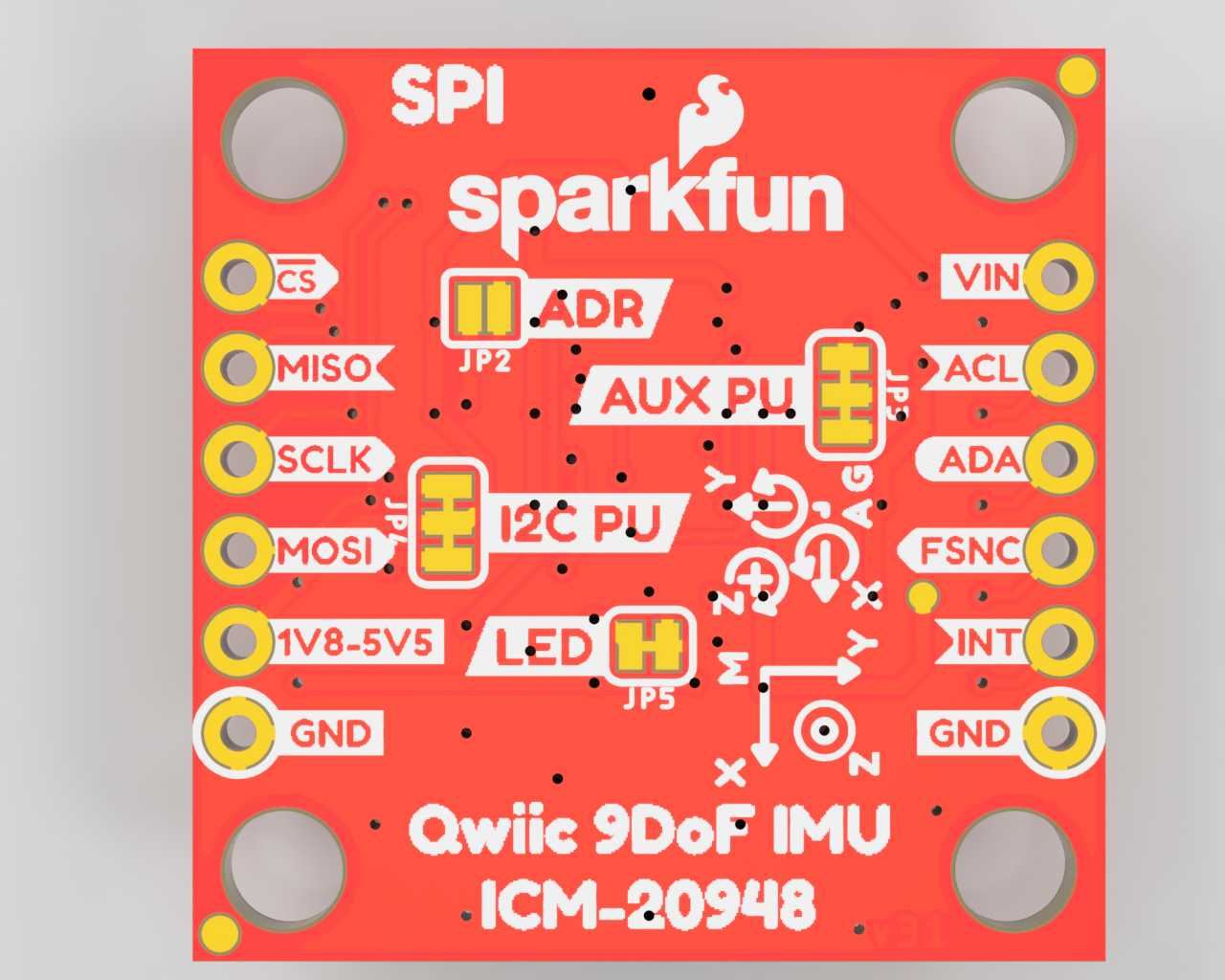

这款九轴IMU转接板核心搭载ICM-20948传感芯片，是面向运动感知类应用开发的功能载板，目前广泛适配智能手机、平板电脑、可穿戴传感设备、物联网运动监测节点、小型机器人姿态感知模块等多类场景，能够为各类需要运动姿态采集的设备提供稳定的多轴运动数据输出支撑。从实际用途来看，该转接板解决了裸芯片难以直接集成到原型验证电路中的痛点，板载逻辑移位器与GPIO引脚，能够兼容不同电平的主控系统，无需额外搭建电平转换电路即可完成传感数据的交互传输；同时板载Qwiic连接接口，无需焊接即可快速完成与主控系统的接线，大幅降低原型开发阶段的接线复杂度，缩短功能验证的周期。在功能特性层面，板载的ICM-20948本身是低功耗九轴运动跟踪芯片，集成了四档可选测量范围的三轴陀螺仪、四档可选范围的三轴加速度计，以及测量范围达±4900μT的三轴磁力计，同时芯片内置数字运动处理器，可直接在板端完成运动传感算法的计算，直接输出融合后的姿态数据，大幅减轻主控端的运算负载，保障传感数据输出的实时性与稳定性；设计上还将芯片的全部引脚扩展引出到板边排针位置，板面前端标记为I2C接口引脚、板面后端标记为SPI接口引脚，方便开发者根据自身需求选择通信方式，也便于快速识别引脚定义完成接线。从设计思路来看，整块板卡采用方形PCB布局，四个角位设置了标准安装固定孔，适配常见的原型开发安装间距，能够直接通过铜柱固定在各类开发平台、小型设备壳体内部；板上接口与核心元件布局避开安装孔位，固定时不会出现元件干涉问题，Qwiic接口分别布置在板卡的两个侧边，支持多块Qwiic设备的级联扩展，无需额外分线即可完成多模块的串接。外形尺寸上适配0.1英寸间距的标准面包板排针布局，既可以直接插装在面包板上完成电路验证，也可以通过接线引出安装到紧凑的设备内部，安装边界预留了足够的接线操作空间，排针引脚与Qwiic接口的位置不会互相遮挡，无论是焊接排针使用还是直接插接Qwiic连接线，都能获得顺畅的操作空间，不会出现接线后元件互相挤压导致接触不良的问题。板上电源引脚做了清晰的丝印标记，避免开发过程中出现电源反接损坏芯片的问题，所有信号引脚也都标注了对应的功能定义，开发者无需反复查阅手册即可快速完成接线调试。
