直流步进电机驱动Feather扩展板结构

　　这块板卡属于小型运动控制扩展模块，主要面向Feather生态主控板使用，核心任务是把主控引脚输出的低速逻辑信号转换为能够驱动电机绕组的功率输出。实际项目里，它常出现在桌面自动化装置、小型移动平台、教学实验台、阀门调节机构、传送带定位单元和轻载机械臂末端等场景中。对于结构工程师而言，它不是单纯的电子元件，而是一个需要同时考虑板形、接插件高度、插针占用空间、接线方向和堆叠间隙的机电接口部件。

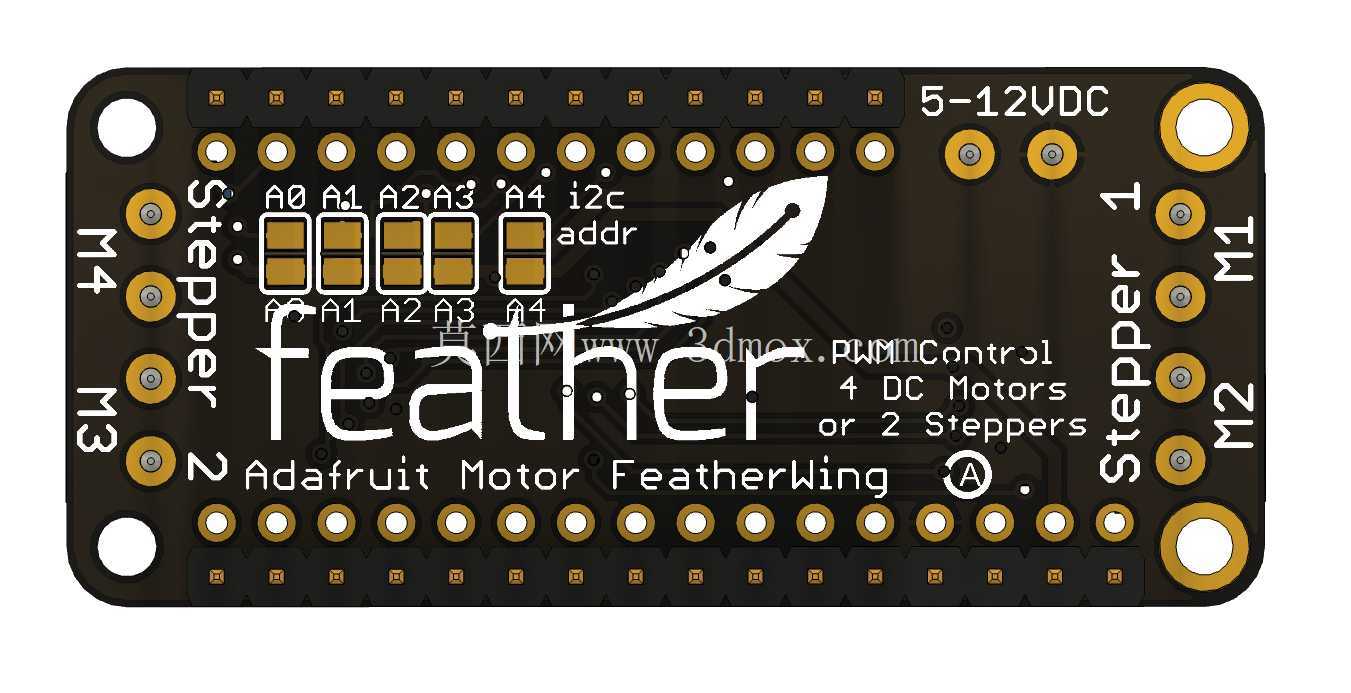

　　从功能配置看，该模块支持两路双极步进电机，也可以切换为四路有刷直流电机；若采用混合接法，可同时控制一路步进电机和两路直流电机。这种配置的价值在于，同一硬件边界内能够覆盖多种低速执行机构：步进电机适合角度定位、丝杠进给和分度动作，直流电机则适合连续旋转、卷绕、泵送和摩擦轮驱动。板上功率端子集中布置在两侧，蓝色螺钉式接线端便于现场维护，导线可以从模块上方锁紧，不需要焊接即可完成电机电源和绕组连接。

　　设计思路上，板卡采用FeatherWing常见的长条形轮廓，边缘排针沿板长方向分布，使主控板、传感器板和驱动板能够沿同一轴线叠装。堆叠时需要重点核对两类高度：一是电解电容、功率驱动芯片和接线端子形成的上部高度，二是排针向下伸出的长度。若安装在壳体内部，底部不能紧贴金属底板，排针尖端应保留绝缘间隙；顶部则要给电机线缆弯曲和螺钉操作留出空间。接线端子靠近板边布置，有利于减少线缆横穿板面的情况，也能降低装配后维护时拔插信号线的难度。

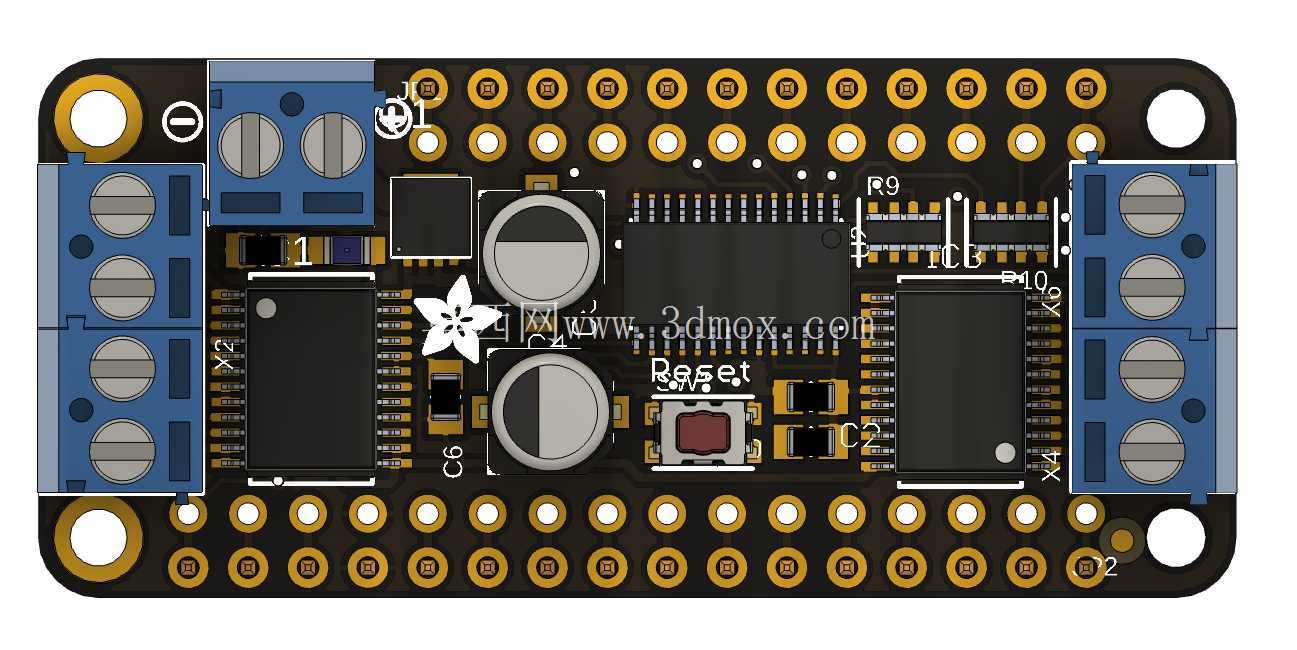

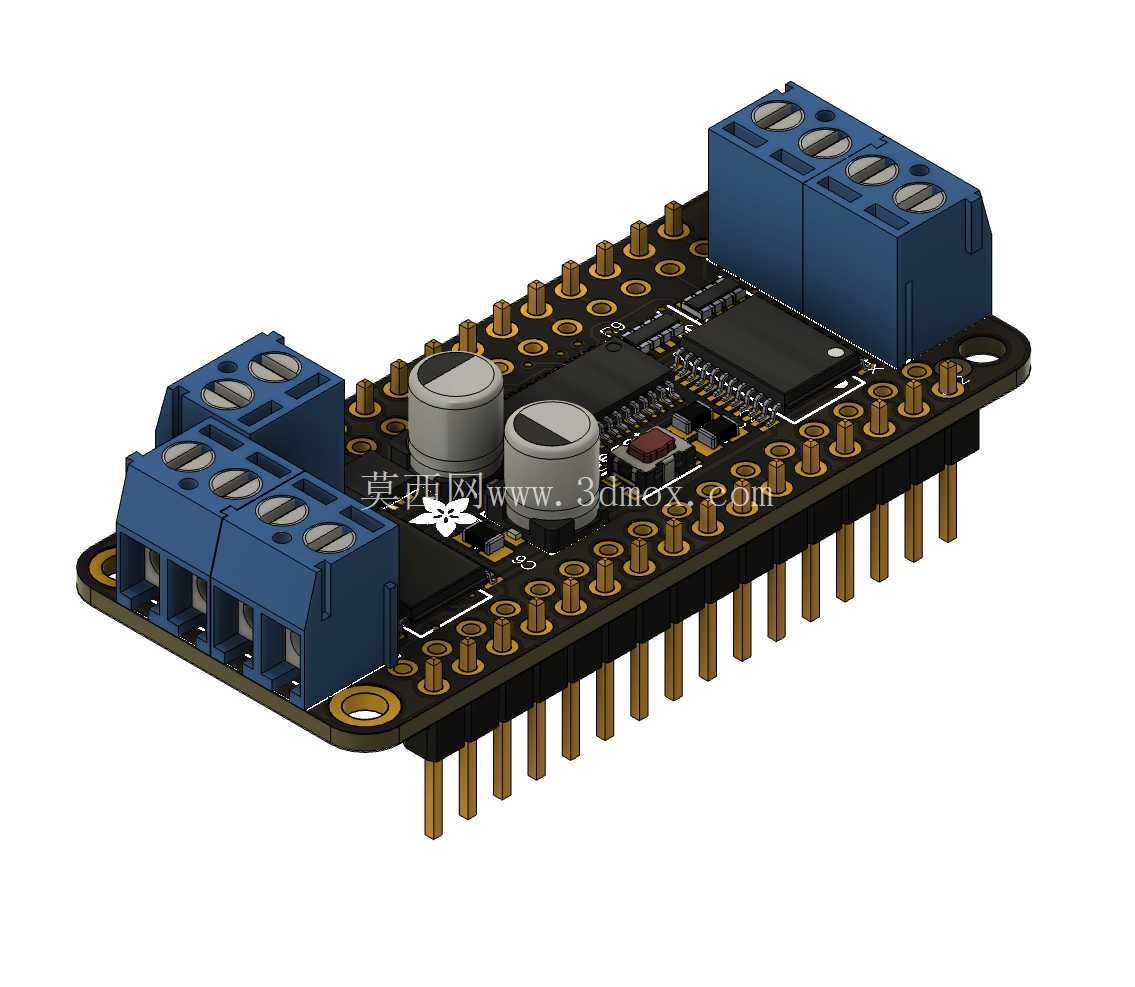

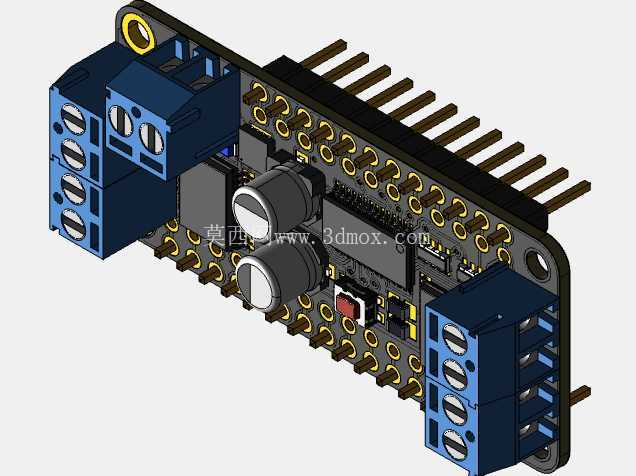

　　外形边界方面，模型完整表达了PCB基板、两排镀金通孔、焊接排针、蓝色端子台、圆柱形电解电容、贴片集成电路、阻容元件和板载连接器的相对位置。结构建模时不能只按平板轮廓处理，因为端子台的高度、电容直径和排针长度都会影响整机干涉检查。PCB四角的安装孔可用于与支柱或外壳定位，但在堆叠系统中，孔位可能被相邻板件遮挡，因此在壳体设计阶段应提前确定固定柱是从底部支撑还是从顶部压紧。

　　安装方式上，该模块既可以通过Feather Stacking Headers直接叠在主控板上方，也可以利用Female Headers放在底层或中间层。对于振动较大的设备，不建议仅依靠排针承受机械载荷，应在板角增加尼龙或金属支撑柱，并让电机线缆采用侧向出线，避免线缆拉力直接作用于端子。若驱动步进电机，绕组线序需要与端子标识对应；若驱动直流电机，正反转可通过通道输出方向调整，但结构上仍应保证电机轴系与负载同轴或通过可靠传动件连接，避免因偏载造成电流异常升高。

　　散热和电气间隙也是建模与选型时容易忽略的部分。功率器件在低速大扭矩或频繁启停工况下会产生热量，板卡周围不宜被密闭塑料件完全包裹；多板堆叠时，驱动板与上层传感器板之间应保留空气通道。电机电源与逻辑电源虽然在系统中协同工作，但布线时应让动力线尽量远离模拟传感器和弱信号排线。三维布局阶段把端子、电容、芯片和排针作为真实实体检查，可以提前发现螺丝刀操作空间不足、线束折弯半径过小、外壳筋位压到高元件等问题。

　　从机械协同角度看，这类扩展板的优势是把电机驱动接口标准化，使设备开发人员不必围绕驱动电路重新设计板形；但它对安装空间、堆叠方向和线缆管理提出了明确要求。建模时保留接插件的真实外形，有助于在总图中完成装配校核，也便于后续设计亚克力固定架、3D打印支座或钣金安装板。整体结构紧凑，适合轻载自动化和原型验证场合，使用时应根据电机电流、供电电压和散热条件确定连续工作负载，而不是仅按通道数量配置执行器。
