三层横梁式仓储重型置物货架结构设计

这款三层结构的仓储置物货架，主要面向生产制造企业原料仓、成品仓，电商仓储分拣区，五金配件门店备货区，以及车间工位旁的工件临时存放场景使用，能够完成规整存放零散物料、箱装货品、重型加工工件的核心用途，替代传统地面堆垛的存放方式，充分利用仓储空间的垂直高度，提升单位面积的仓储容量，同时让货品分类存放更清晰，减少拣货、取料的动线长度，降低仓储管理的人力成本。

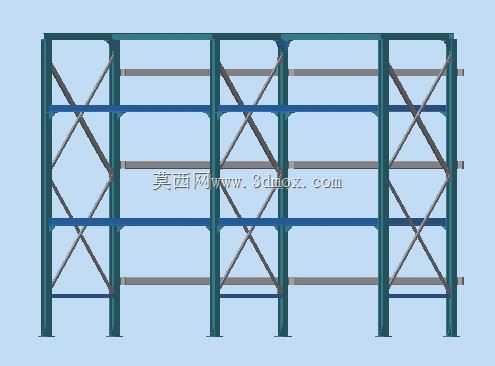

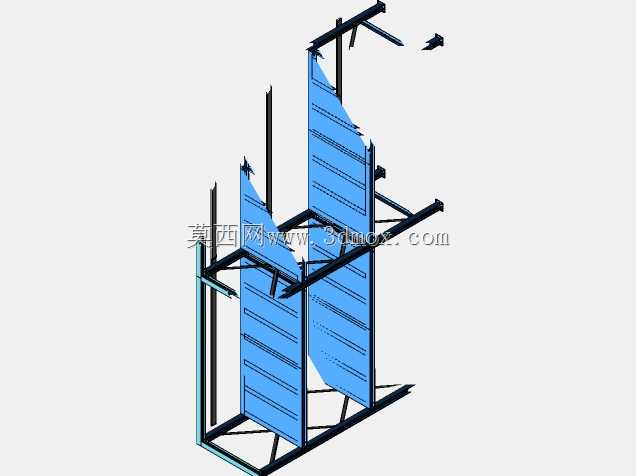

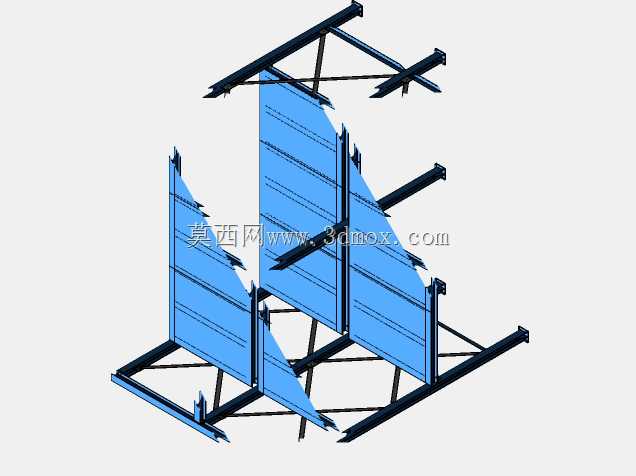

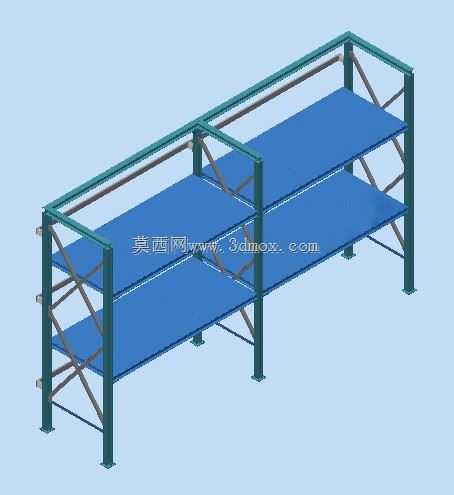

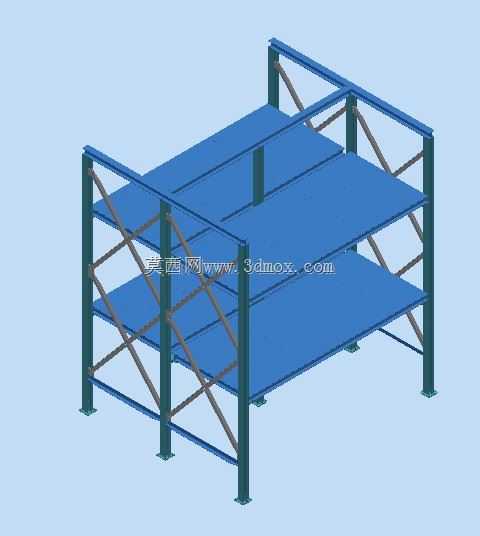

在功能特性设计上，这款货架采用主副架可拼接的结构逻辑，单组货架可独立使用，也可多组沿长度方向拼接延伸，适配不同长宽尺寸的仓储空间，无需重复搭建中间立柱，有效降低整体搭建成本。货架的层板采用整幅平面设计，表面平整无凸起，既可以放置整箱的标准化货品，也能搭配零件盒存放零散的小型五金配件、加工耗材，层板边缘做了微折边处理，避免放置的小件物品从侧边滑落。货架的立柱与横梁之间采用插接式配合结构，搭配安全销锁定，无需焊接即可完成组装，安装拆卸便捷，后期可根据存放货品的高度灵活调整层间距，适配不同高度尺寸的存放需求。立柱底部配置了方形承重底脚，能够增大与地面的接触面积，降低单位面积的地面压强，避免重压下损伤环氧地坪，同时可搭配膨胀螺栓与地面完成固定，提升货架整体的抗倾覆能力，在高位取放货时更具安全保障。货架的侧面加装了斜向交叉拉杆，通过螺栓与立柱、横梁紧固连接，形成稳定的三角形受力结构，有效强化货架整体的侧向刚度，避免满载情况下出现侧向变形、晃动的问题，提升货架整体的承重稳定性与结构使用寿命。

在设计思路上，这款货架优先考虑重载场景的使用需求，整体框架采用型材焊接成型的结构件，受力路径清晰，垂直方向的承重通过立柱直接传递至地面，水平方向的受力通过横梁、斜拉杆分散至整体框架，避免局部应力集中导致的结构变形。设计时充分考虑人工取货与叉车存取的双重需求，货架的每层高度预留了足够的操作空间，既支持作业人员站立在地面完成低层货品的取放，也能配合手动液压叉车、高位叉车完成高层重型货品的存取作业。在安装边界方面，单组货架的宽度、深度与高度适配常规仓储通道的尺寸要求，货架安装时与墙面预留足够的通风与消防间距，多组拼接时可根据仓储区域的实际长宽灵活调整拼接数量，不会遮挡消防通道与仓储出入口，适配绝大多数平库的空间布局要求，无需对现有仓储空间做大规模改造即可快速完成搭建投入使用。货架整体的结构设计兼顾了承重能力、安装便捷性与空间适配性，能够满足多数常规仓储场景的物料存放需求，结构稳定耐用，后期维护成本极低。
