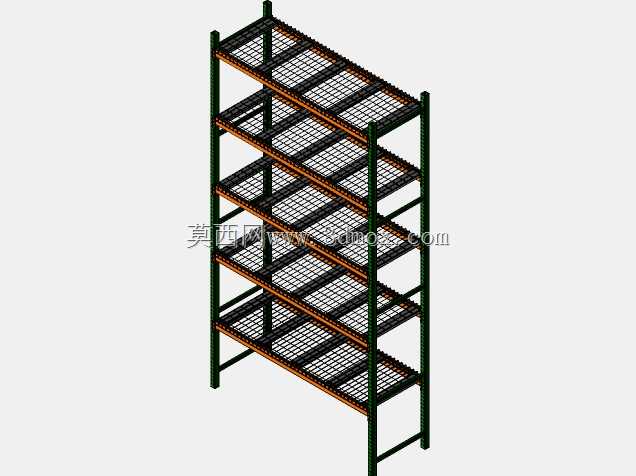

五层网格层板仓储托盘货架设计方案

这款五层网格结构托盘货架，主要面向生产制造企业原料仓、成品仓，电商仓储分拣区，第三方物流周转仓，以及冷链仓储、汽配仓储等多场景的托盘化货物存储需求，可适配标准木托盘、塑料托盘、金属托盘的批量存放，也可直接放置整箱散货、异形包装货品，帮助仓储场景实现垂直空间的高效利用，大幅提升单位面积的存储容量，减少地面堆存带来的货品挤压、通道堵塞、盘点困难等问题。

在功能特性设计上，货架立柱采用冷弯轧制的C型截面钢结构，立柱表面做静电喷塑防腐处理，抗锈蚀耐磕碰，适配仓储环境下的长期高频使用；层板采用钢丝网格焊接结构，相比实心层板具备更优的透气性、透光度，既可以减少积灰积水，适配冷链、生鲜类货品的存储通风需求，也能降低整体自重，减少立柱承载负荷，同时网格结构的防滑落设计可避免小件货品从层板缝隙掉落，层板边缘做包边强化处理，承托托盘时受力均匀，不会出现层板弯折变形的问题。货架每层的承载能力经过力学校核，可满足常规整托盘货品的堆载需求，立柱上预留等距调节孔位，可根据实际存储货品的高度灵活调整层间距，适配不同高度规格的托盘、货箱存储，无需额外改造结构即可快速调整存储布局。

设计思路上，整体采用无螺栓插接式组装结构，所有部件均为标准化预制件，现场安装无需焊接作业，仅通过配套的卡扣、安全销即可完成整架组装，拆装便捷，后期搬迁、调整布局时可快速拆解重组，降低仓储改造成本；货架底部设置可调式地脚，可适配地面存在轻微不平整的仓储场景，通过调整地脚高度保证货架整体水平，避免长期偏载带来的结构失稳风险；货架侧边预留可选配的立柱护脚、防撞栏安装位，可适配叉车作业通道的防撞需求，减少叉车误操作碰撞带来的货架损坏。

外形尺寸与安装边界方面，这款货架整体为窄通道适配的纵深设计，单组货架长度可适配标准1200*1000mm托盘的并排存放，安装时单组货架侧边与墙体、相邻货架需预留不小于100mm的安装间隙，货架正面与作业通道的预留宽度需适配所使用的叉车、堆高车的转弯半径，常规手动液压托盘搬运车作业场景预留1.2米以上通道即可，电动叉车作业场景需根据叉车参数预留2.4-3米的作业通道；货架整体高度适配常规平库的层高，安装时需保证顶部与仓库照明、消防管线预留不小于300mm的安全距离，避免影响消防喷淋、照明系统的正常使用。整架安装完成后需做水平校准，保证四个立柱受力均匀，长期使用过程中可根据货品重量分布调整层板位置，避免长期单侧偏载影响结构使用寿命。
