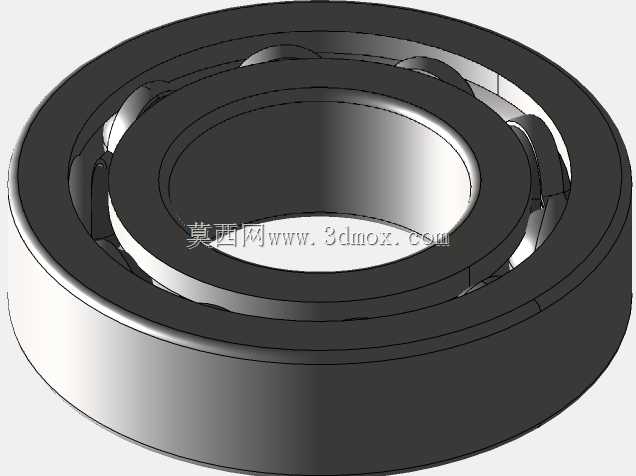

通用深沟球滚动轴承三维结构模型

这款通用深沟球滚动轴承是机械传动系统中应用最为广泛的基础支撑部件，在各类旋转运动场景中承担核心作用，从普通民用家电的电机转轴、轻工生产流水线的输送辊筒，到重型工业装备的减速机输出轴、工程机械的旋转铰接点位，都能见到这类轴承的应用身影。它的核心用途是为旋转轴提供稳定的径向支撑，同时可承受一定程度的双向轴向载荷，通过滚动摩擦替代滑动摩擦，大幅降低轴系运转过程中的摩擦阻力与能量损耗，减少转轴与安装基座之间的磨损，延长整套传动机构的使用寿命。

从功能特性来看，这款轴承采用经典的深沟滚道设计，内圈与外圈的滚道截面圆弧半径略大于滚动钢球的半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，在常规转速工况下可保持稳定的运转精度，同时具备不错的抗冲击冗余量。轴承两侧预留了密封件安装槽位，可根据实际使用场景加装防尘盖或橡胶密封圈，阻挡外界粉尘、水汽侵入轴承内部的润滑脂腔，避免润滑脂过早失效，也防止滚动体与滚道被硬质杂质划伤，适配多粉尘、有少量喷淋的复杂工业作业环境。

设计过程中优先遵循通用互换性原则，内圈内径、外圈外径、轴承整体宽度均匹配行业通用安装尺寸边界，可直接替换同规格的标准轴承产品，无需对配套的轴肩、轴承座安装孔做额外修改。结构上由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与转轴过盈配合随轴同步转动，外圈固定在轴承座孔内作为支撑基准，保持架将多颗钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生摩擦与碰撞，保证每颗钢球受力均匀，运转过程无卡滞、无异常异响。

在安装适配层面，设计时充分考虑了实际装配的工艺需求，内圈与外圈的端面均做了倒角处理，既可以避免装配时锐边划伤操作人员或配合零件表面，也能引导轴承顺利压入安装位，轴肩与轴承座孔的挡肩高度经过合理核算，既保证足够的轴向定位支撑力，又不会遮挡轴承的拆卸间隙，方便后期维护时使用拉马等工具顺利拆卸轴承，不会对轴或安装座造成损伤。
