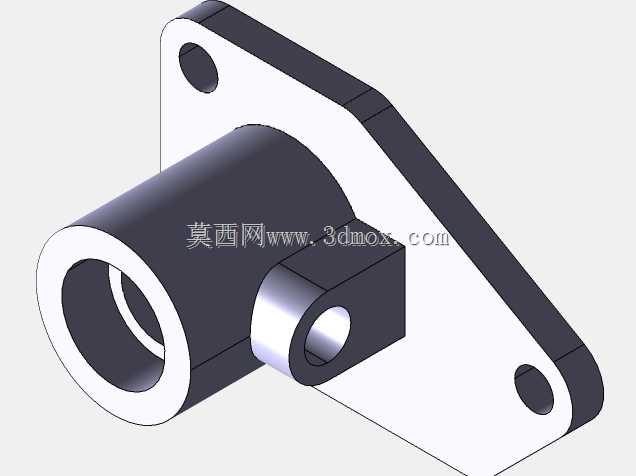

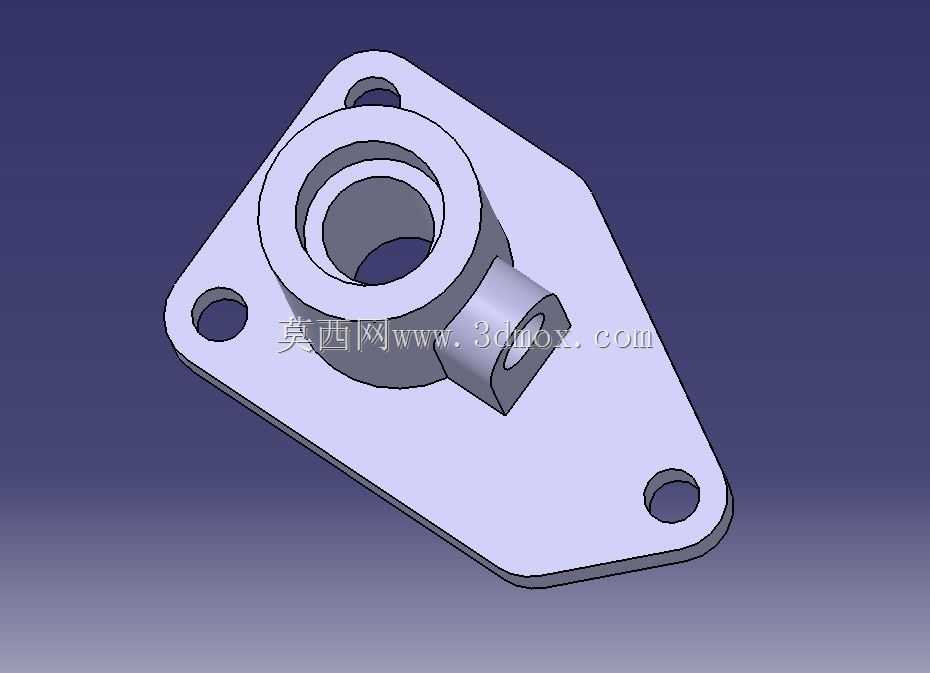

带侧通接口的三角法兰安装式阀座结构

该零件属于流体管路系统中的安装连接类构件，主要应用在中小型液压站、润滑管路系统、低压气动回路以及小型内燃机的辅助油路布设场景中，承担管路对接、流体导向、部件承载安装的核心作用，可直接通过本体的法兰结构固定在设备壳体、阀块表面或者机架安装面上，为外接管路提供稳定的对接基准，同时侧置的通油/通气接口可实现支路流体的分流导出，适配需要单路输入、侧向支路输出的流体回路布局需求。从功能特性来看，零件主体的中心通孔为流体主通道，内壁做了阶梯式台阶设计，可直接嵌入密封衬套、阀芯组件或者管路对接接头，避免流体输送过程中出现泄漏；侧置的凸台接口与主通道垂直连通，接口内部同样做了适配管接头的内孔结构，可直接插接快插接头、卡套式接头或者焊接式管路端头，无需额外加装转接块，大幅缩减管路布设的空间占用。法兰安装面采用不规则三角切边的轮廓设计，三个安装孔呈非对称三角分布，相比圆形法兰可在狭小安装空间内避开周边的凸起构件、走线槽或者其他管路，同时三个安装点的布局可保证安装后受力均匀，即使在设备存在小幅振动的工况下，也不会出现连接松动、密封失效的问题。在设计思路上，该零件优先考虑了安装边界的适配性，整体法兰轮廓的最大外沿尺寸控制在适配小型设备安装面的范围内，三个安装孔的中心距经过匹配常用安装螺孔的间距设定，可直接适配M6、M8规格的固定螺栓，安装时无需额外打孔改孔；中心主通道的轴向高度经过优化，既保证了接头插入后的有效啮合长度，又不会因为轴向尺寸过高导致与周边部件产生运动干涉；侧置接口的凸台高度做了收窄设计，避免外接管路弯折时与法兰面产生剐蹭，同时凸台根部做了圆角过渡处理，消除应力集中隐患，即使在管路存在小幅拉扯力的工况下，也不会出现根部断裂的问题。零件的所有安装面都做了平面度公差控制，安装时配合密封垫片即可实现端面密封，无需额外加工密封槽，降低了零件的加工成本，同时主体壁厚经过均匀化设计，在保证1.6MPa以内流体压力承载能力的前提下，尽可能缩减了整体重量，适配轻量化设备的设计需求。
