车床用浮动铰刀夹持连接座结构

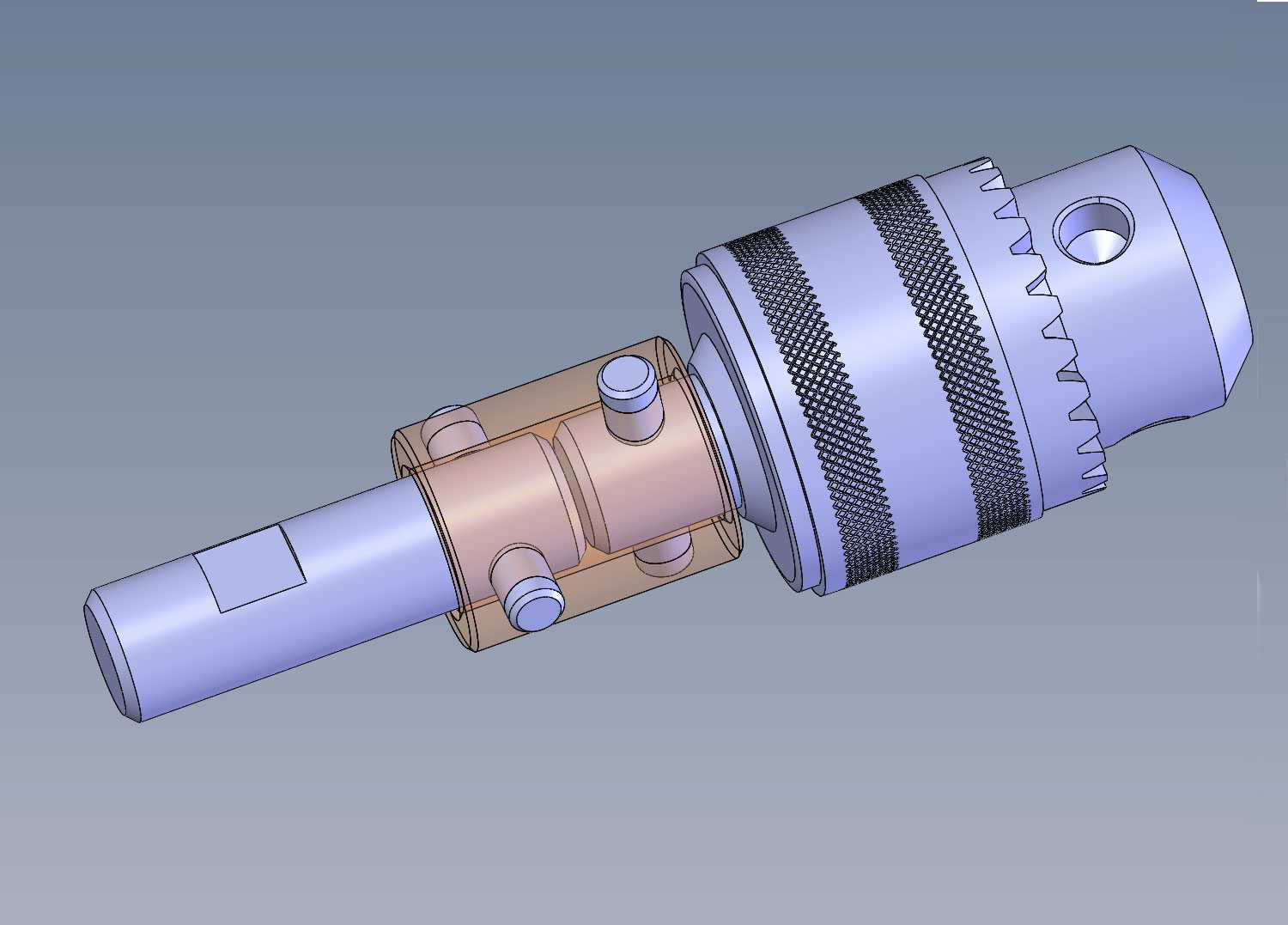

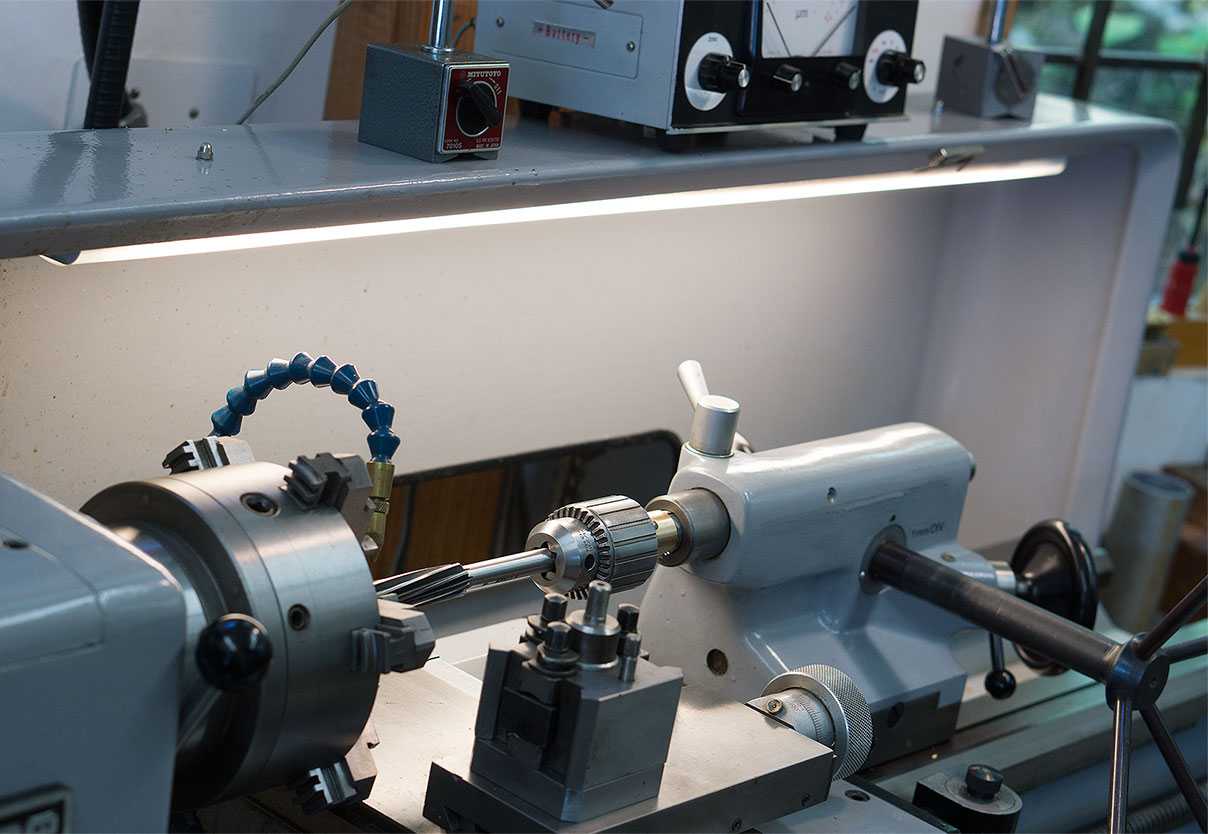

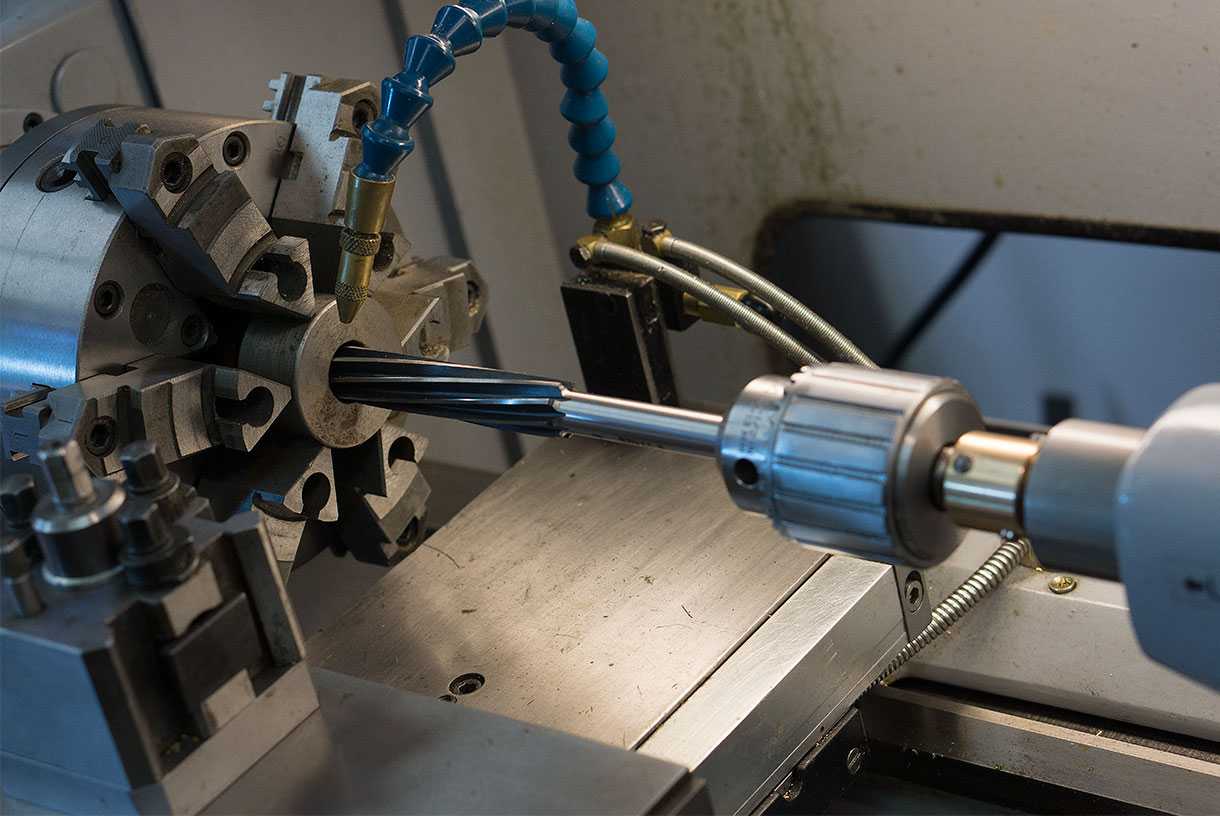

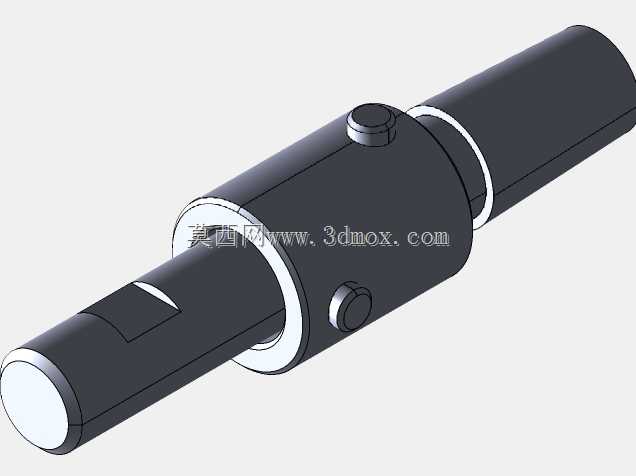

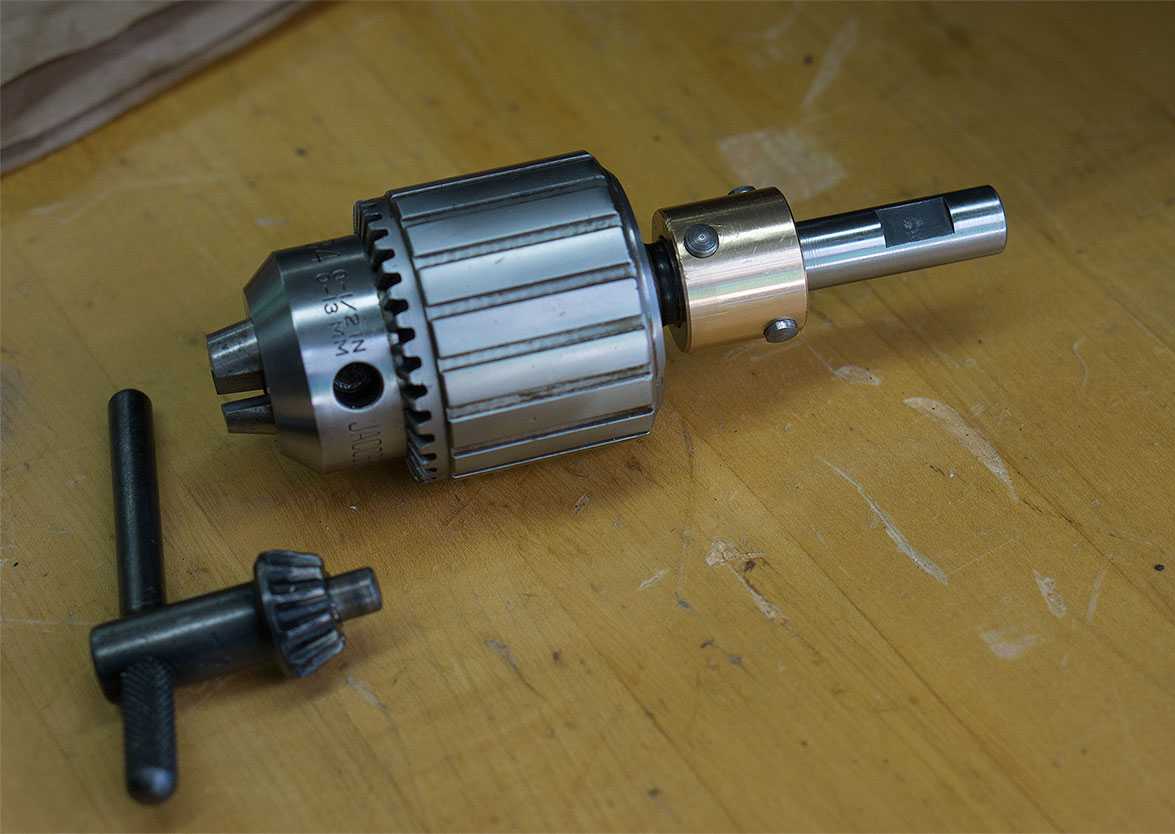

在车床、钻床的孔加工工序中，铰孔是保障孔位尺寸精度、内壁光洁度的核心精加工环节，传统刚性夹持铰刀的作业模式下，一旦工件预制孔存在微小偏心、主轴装夹存在径向跳动、或是铰刀本身存在刃部同轴度偏差，铰刀就会在进给过程中受到不均匀的侧向切削力，轻则导致铰出的孔出现扩孔超差、锥度失准、内壁拉痕等质量缺陷，重则造成铰刀崩刃、工件报废，而浮动铰刀座正是为解决这一加工痛点设计的专用夹持连接件。这款浮动铰刀座整体采用分段式同轴结构设计，一端为标准钻夹头连接接口，可适配市面通用的1/2英寸规格台钻夹头、车床尾座夹头，无需额外改装即可直接装夹在常规机床上，另一端为直柄连接轴，轴身加工有标准装夹扁位，可牢固装夹在车床刀架、尾座套筒或是钻床主轴的夹持位中，整体径向尺寸控制在常规刀座的安装边界内，不会与车床拖板、工件夹具产生运动干涉，轴向长度经过优化，装夹后不会额外占用过多的Z向行程空间，适配多数中小型车床、台钻的加工行程范围。其核心功能特性在于实现铰刀的自适应浮动补偿，中间的连接铜套采用精密间隙配合设计，可在两个正交的径向轴向上实现小范围的自由滑动，同时可绕轴线顺畅旋转，但轴向设置有限位结构，不会在进给过程中出现轴向窜动，当铰刀接触工件预制孔时，可自动调整自身的同轴度与摆角，精准跟随预制孔的原有轴线进给，完全抵消工件装夹偏差、主轴跳动、铰刀自身误差带来的侧向力，让铰刀始终处于自然的切削状态，从根源上避免刚性夹持带来的各类铰孔缺陷。在实际加工场景中，这款铰刀座可广泛适配各类直柄铰刀、丝锥的精加工与攻丝作业，不管是小批量的维修单件加工，还是批量生产的零件孔位精加工，都能有效降低对操作者的找正精度要求，减少铰刀的非正常损耗，大幅提升铰孔工序的合格率，尤其适合在没有高精度铰孔主轴的普通车床上，完成IT7级及以上精度要求的孔加工任务，铜套部位采用耐磨锡青铜材质，长期滑动摩擦下也能保持稳定的配合间隙，使用寿命长，日常维护仅需定期清理铜套缝隙内的切屑、加注少量润滑油即可保持顺畅的浮动状态。
