双轮连杆平行传动机械结构设计

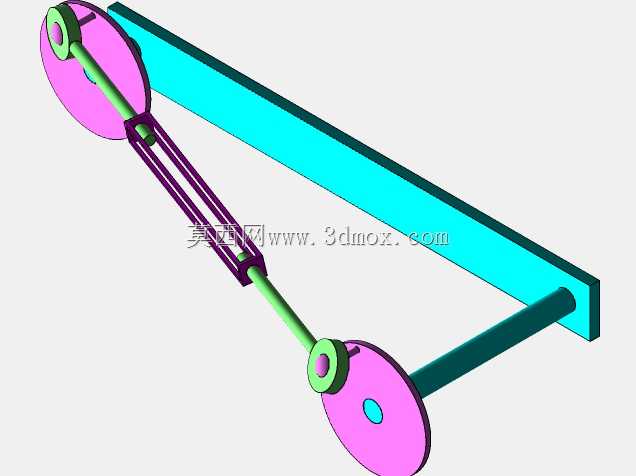

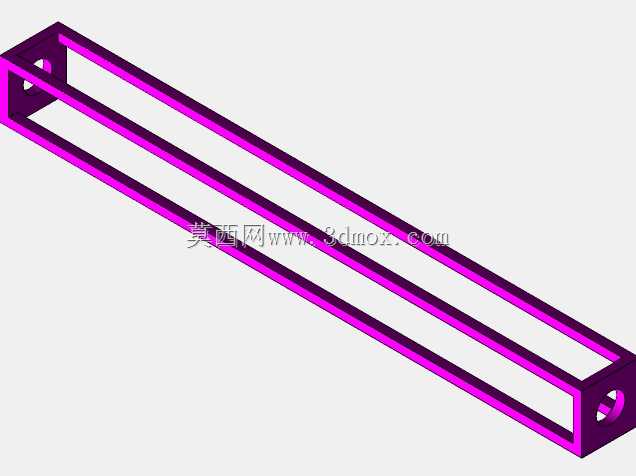

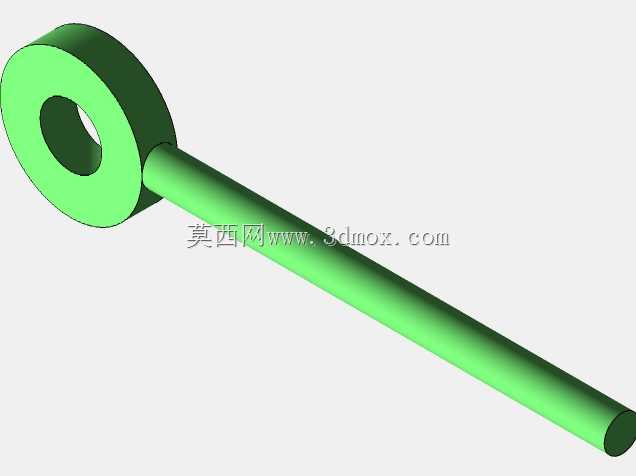

该双轮连杆平行传动结构主要面向教学演示、基础机械原理验证以及小型轻工设备的往复传动场景，可作为机械基础实验台的核心演示模块，也可适配小型筛分设备、平行推送工位的动力传递单元，在职业院校机械原理实训、小型自动化生产线的直线往复驱动环节有着较高的适配性。整套结构通过两端对称布置的轮盘作为动力输入与从动输出载体，中间采用双平行连杆完成两端轮盘的运动同步传递，当一端轮盘受外力驱动做圆周回转时，连杆会将圆周运动转化为同步的平行摆动，带动另一端轮盘做同相位回转，同时依托长条形安装基座保证整套传动机构的运行稳定性，避免运动过程中出现结构偏移、运动卡滞的问题。在功能特性上，该结构采用对称式布局设计，两端轮盘的安装轴孔保持同轴度公差控制，连杆与轮盘的铰接位置做了等距设计，保证运动传递过程中无死点、无运动干涉，传动过程平稳顺滑，可直观展示平行四边形传动机构的运动特性，帮助学习者快速理解连杆传动的同步原理。设计过程中优先考虑了结构的易装配性，所有铰接位置均采用同轴销轴连接，安装基座预留了标准安装孔位，可直接固定在实验台架或者设备机架上，无需额外做安装面的二次加工。外形尺寸上，整套结构沿安装基座长度方向的总长度适配常规小型实验台的安装边界，两端轮盘的直径控制在合理范围内，不会占用过多横向安装空间，安装基座的厚度满足结构刚性要求，在常规转速运行下不会出现明显的结构形变，连杆的长度根据两端轮盘的中心距做匹配设计，保证运动行程符合平行传动的设计要求，铰接处的间隙控制在合理范围，既保证转动灵活，又不会出现过大的回程误差，可满足基础教学演示以及低速轻载传动场景的使用需求。
