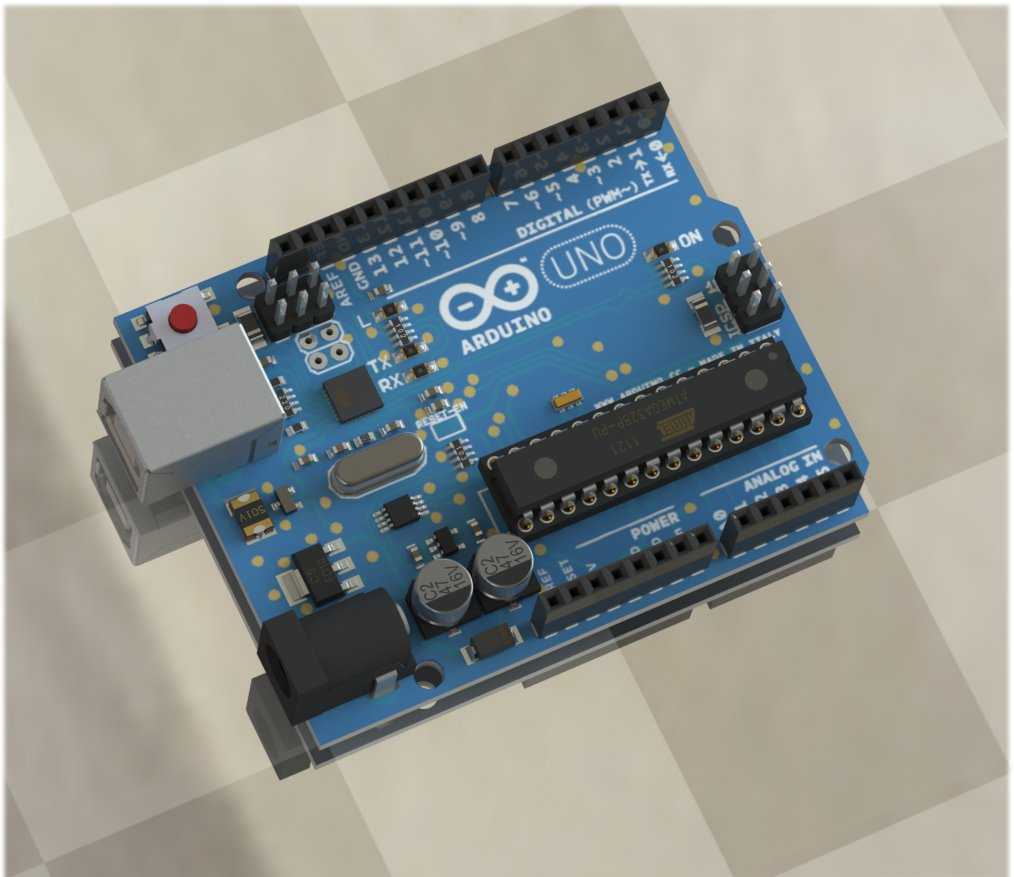

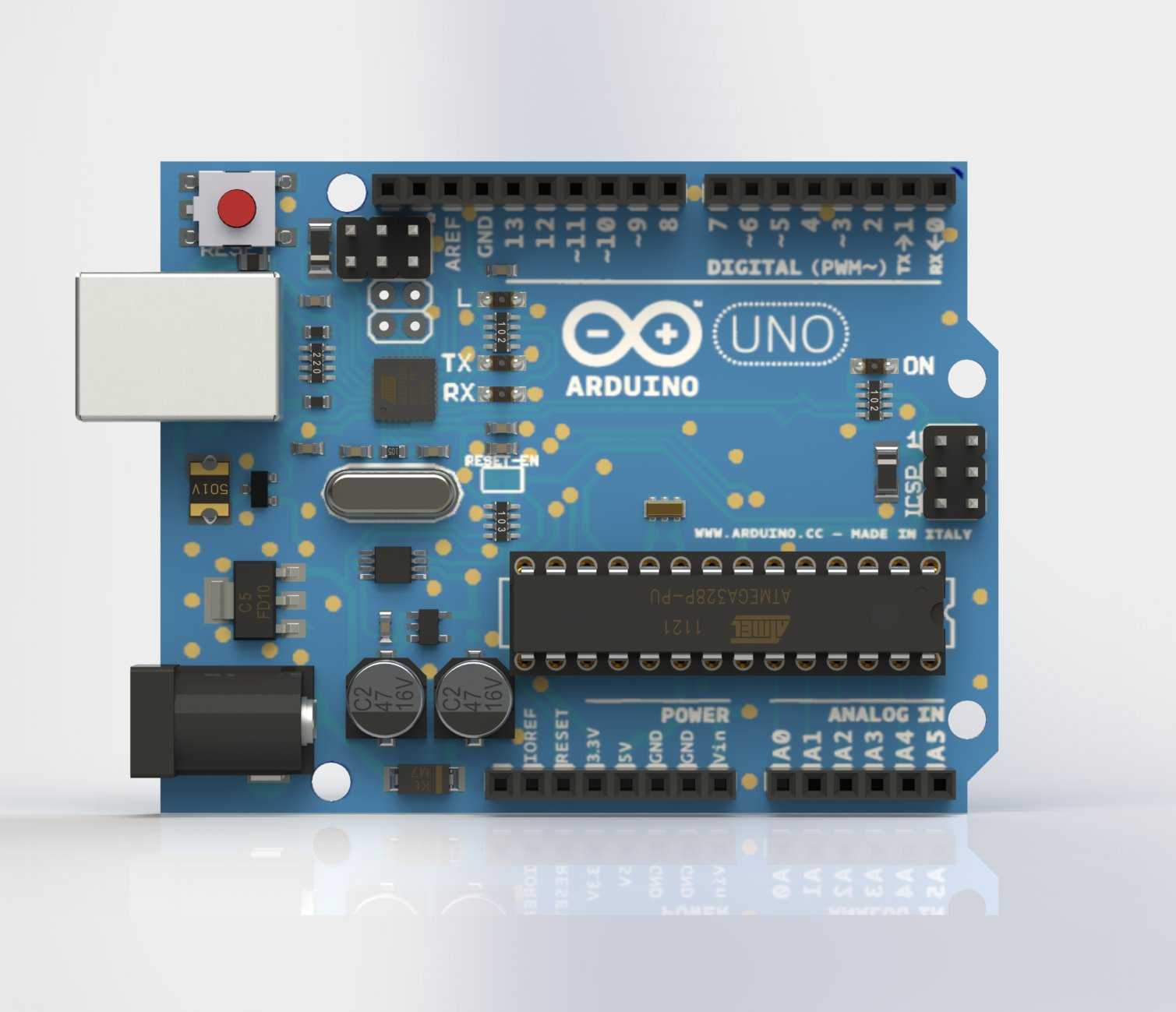

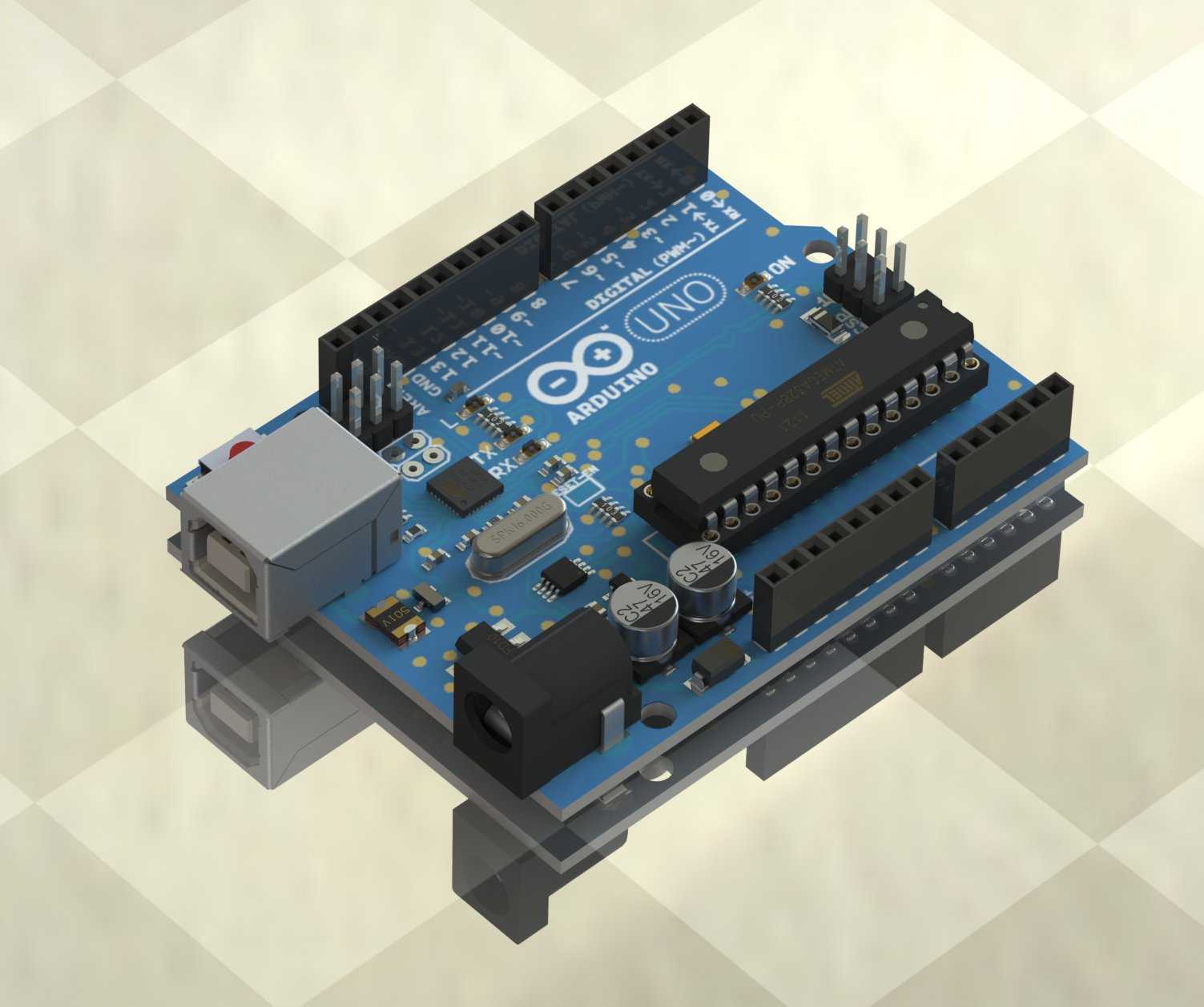

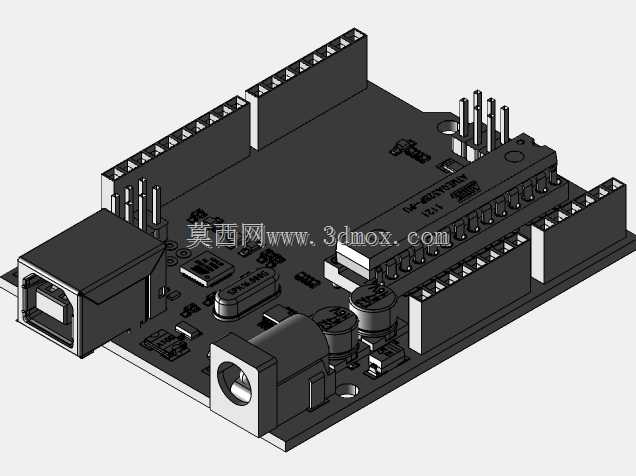

ArduinoUNO开源电子开发控制板结构设计

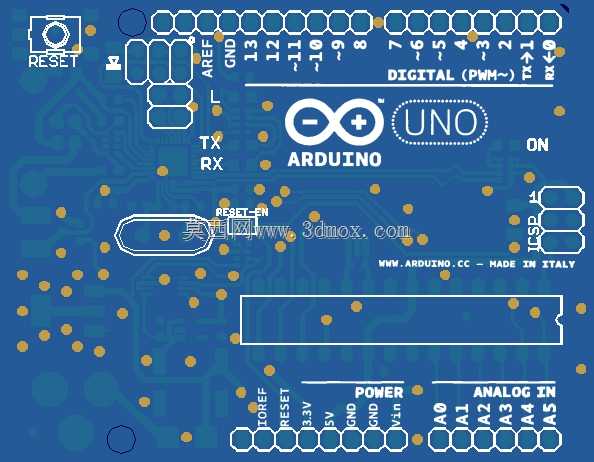

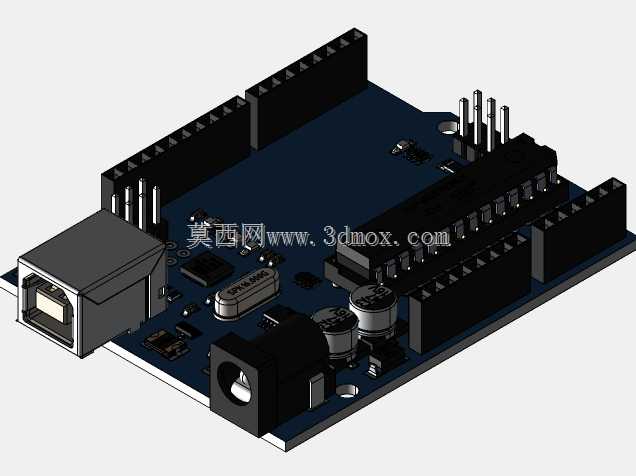

这款Arduino UNO开源控制板是电子原型开发、创客项目搭建、小型智能设备控制领域的核心硬件载体，广泛应用于校园电子教学实验、智能家居原型验证、小型机器人运动控制、工业简易数据采集节点搭建等场景，能够为入门级开发者、硬件工程师、创意项目团队提供低门槛的硬件控制解决方案，无需复杂的底层硬件电路设计即可快速实现外设信号采集与执行器件驱动。从实际用途来看，该控制板可对接各类数字量、模拟量传感器，比如温湿度探头、红外测距模块、光敏电阻、按键输入模块，同时能够输出控制信号驱动舵机、直流电机、LED灯带、继电器模组等执行部件，通过简单的程序烧录即可实现自定义的逻辑控制，大幅缩短创意项目从想法到实物原型的落地周期。在功能特性设计上，板载集成了USB转串口电路，可直接通过通用USB线实现程序烧录与串口通讯，无需额外配置下载器；板载稳压电路能够兼容7-12V外部直流电源输入与USB5V供电双模式，适配不同场景的供电需求；两侧排布的排针接口严格遵循开源硬件通用引脚定义，数字IO口、模拟输入口、电源引脚、通讯接口分区排布，既方便开发者通过杜邦线快速外接扩展模块，也可直接匹配各类标准化扩展盾板，实现功能的快速堆叠扩展。设计思路上，整体采用规整的矩形板型布局，核心主控芯片放置在板身中部区域，电源接口、USB接口排布在板身侧边，复位按键、状态指示灯放置在便于操作与观察的板边位置，既保证了电路走线的最短路径，减少信号干扰，也兼顾了实际使用时的操作便利性；板上所有接口的位置、间距都遵循通用开源硬件的安装规范，能够适配市面上绝大多数的开源硬件安装外壳、固定支架，安装边界上板身整体长宽尺寸适配标准的UNO系列外壳安装孔位，排针高度与板身厚度控制在通用扩展模块的适配范围内，不管是嵌入到小型设备外壳内部，还是直接堆叠扩展板使用，都不会出现安装干涉问题，能够满足各类桌面级原型开发、小型智能设备内置控制的安装使用需求。
