MicroUSB母座转2.54mm直插转接板

这款转接板主要面向电子原型开发、小批量电路调试、嵌入式设备改装等场景，解决贴片式MicroUSB接口无法直接在面包板、万能板上直插使用的痛点，是电子工程师做电路验证、DIY电子项目时常用的接口转换部件。日常使用中，很多开发板、小型数码设备的调试接口都采用MicroUSB形式，但贴片封装的接口引脚间距极小，手工焊接难度大，也无法直接适配标准2.54mm间距的面包板插孔，这款转接板就承担了接口引脚间距转换的核心作用，将贴片MicroUSB母座的5个引脚引出到标准2.54mm间距的焊盘上，用户可以直接排针焊接后插入面包板，或是通过杜邦线连接其他电路模块，大幅降低小电路搭建的接线难度。

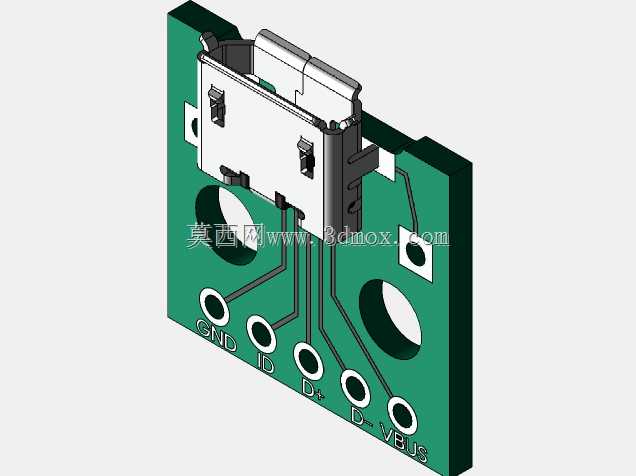

设计上，转接板采用方形PCB基材，板面预留了两个对称的安装固定孔，可通过M2螺丝将板件固定在设备外壳、支架或是3D打印的结构件上，避免使用过程中接口受力松动导致的接触不良问题。板上的走线严格遵循USB信号传输要求，电源引脚与信号引脚走线清晰，分别对应VUSB、D-、D+、ID、GND五个定义，丝印明确标注每个引脚的功能，接线时无需额外查阅接口定义，减少接线错误的概率。板载的MicroUSB母座采用贴片式沉板设计，金属外壳带有固定焊盘，焊接后与PCB结合强度高，能够承受日常插拔的外力，不会因为多次插拔导致接口脱落。

安装边界方面，转接板整体尺寸小巧，板面的引出焊盘严格遵循2.54mm标准间距，适配市面上绝大多数面包板、洞洞板的孔位，安装时不需要额外对孔位进行加工，焊接排针后即可直接使用。固定孔的位置避开了走线区域，安装螺丝时不会损伤板上线路，接口突出板面的高度经过优化，插入数据线后不会和周边的元件产生干涉，即使在紧凑的设备内部也能顺利安装使用。在实际项目中，这款转接板既可以作为临时调试的接口模块，也可以直接集成到小型成品设备中，作为设备的供电、数据传输接口使用，适配5V供电的各类小型电子模块，满足不同场景下的MicroUSB接口转接需求。
