CNC用125mm直径木质气流调节风门结构

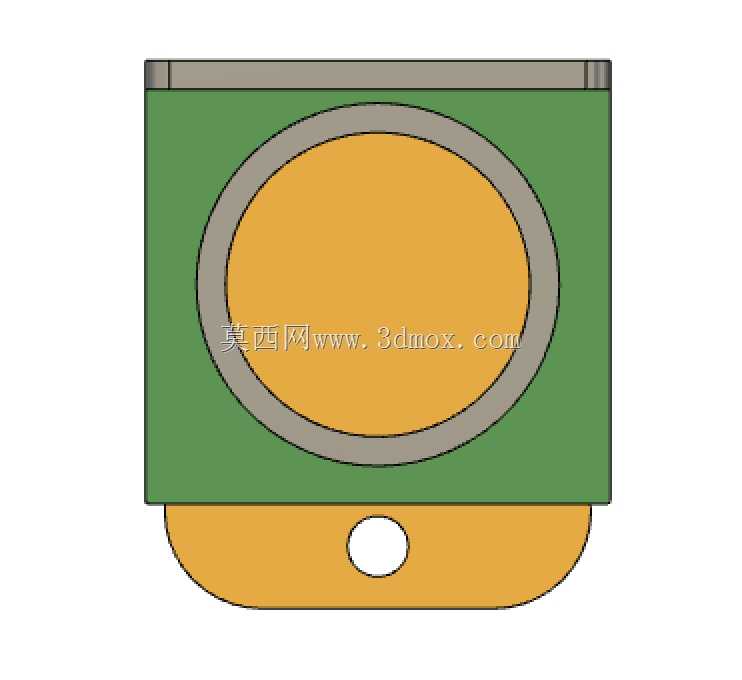

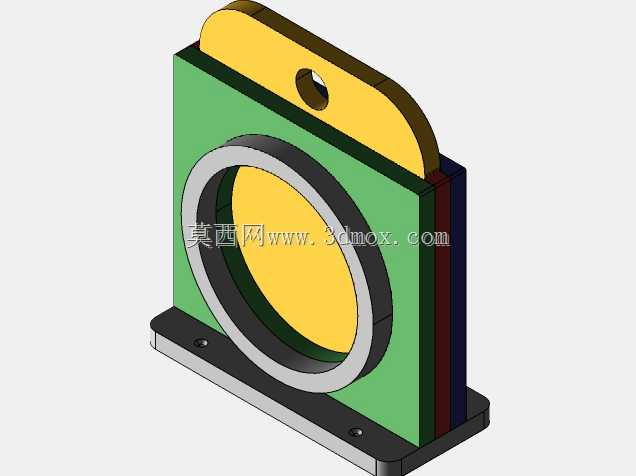

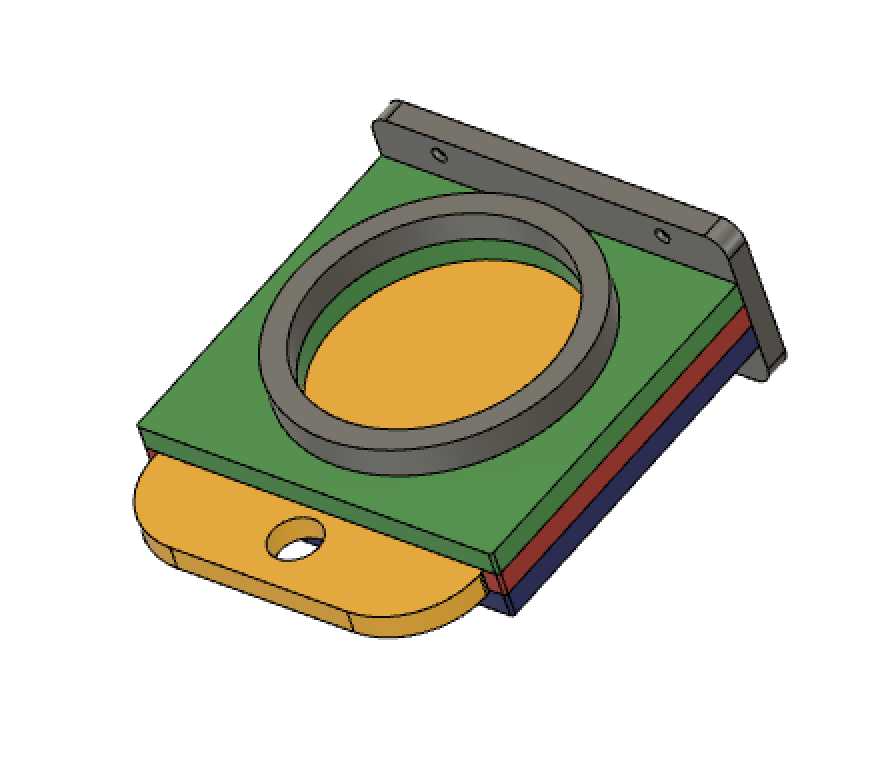

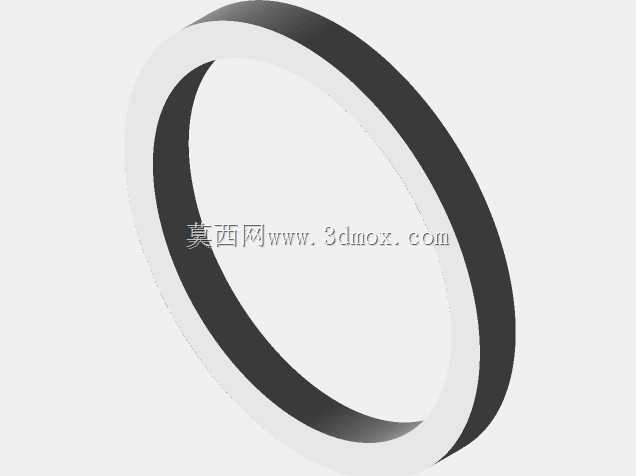

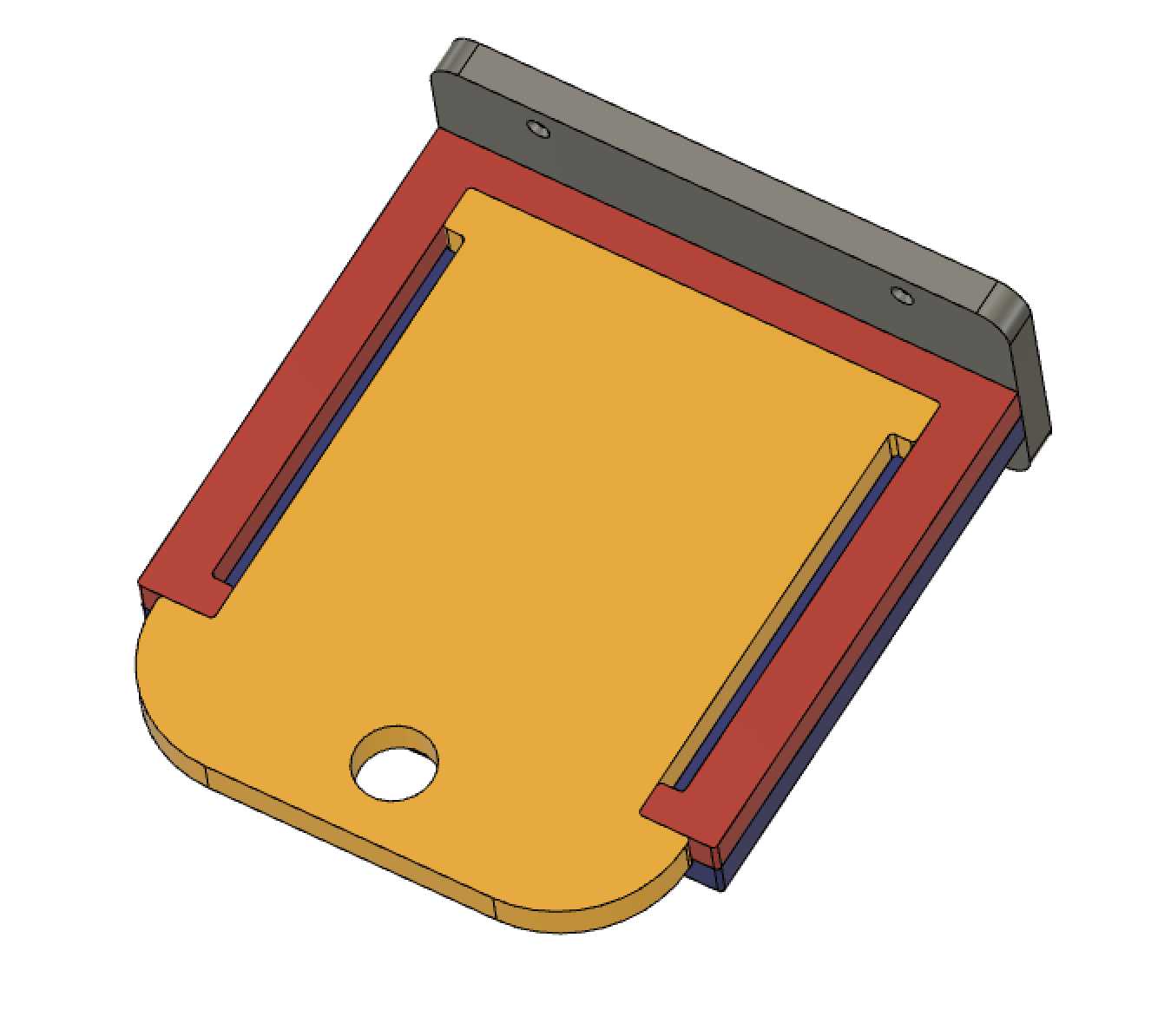

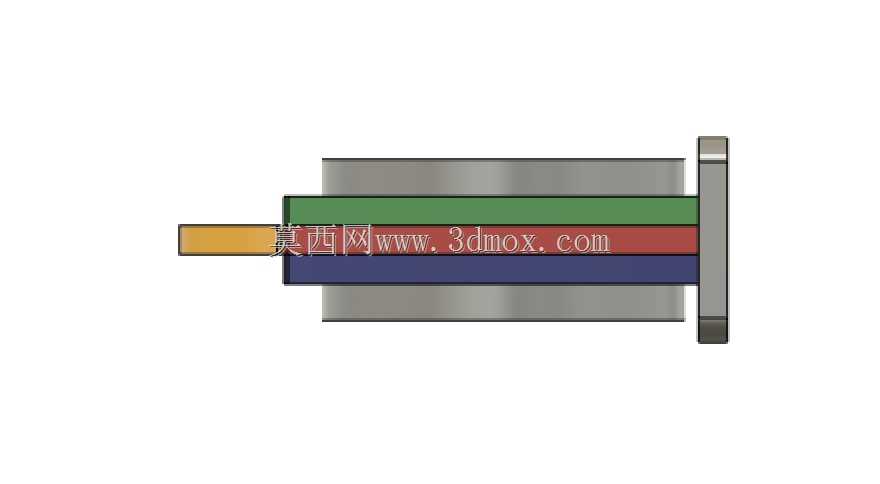

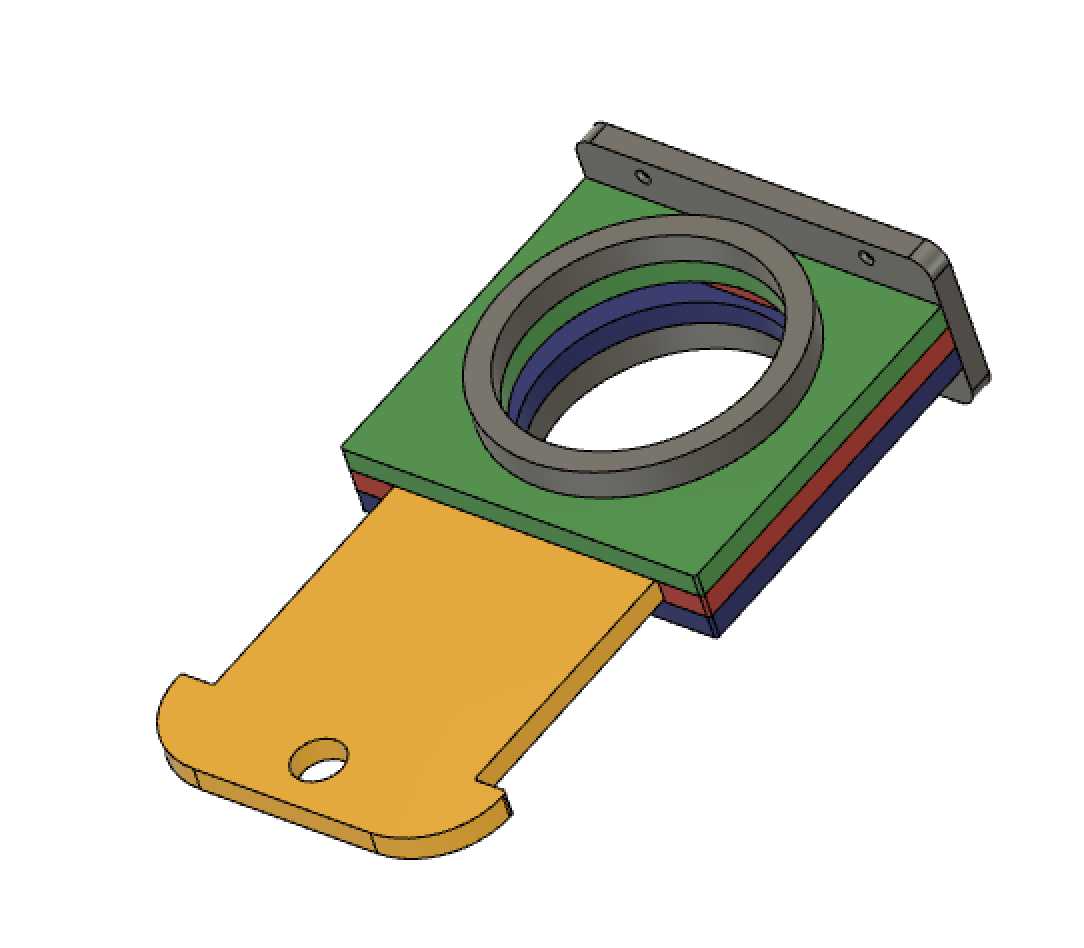

在木工CNC加工、小型非金属切削作业的生产场景中，作业过程会持续产生大量木屑、粉尘碎屑，这类漂浮粉尘不仅会干扰加工视线、附着在设备传动导轨与丝杆上加速部件磨损，还会被作业人员吸入造成职业健康隐患，因此配套的吸尘风道系统是这类加工场景必不可少的配套设施，而风道风门正是控制各支路吸尘气流通断、调节风量分配的核心部件。这款风门结构专门针对小型机加工工位的吸尘支路设计，核心作用是实现对应工位吸尘气流的开启与关闭，当工位处于加工作业状态时，风门开启让风道形成稳定负压，将加工产生的粉尘直接吸入集尘管路；当工位停机闲置时，风门关闭可避免整个集尘系统的风压泄漏，保障其他作业工位的吸尘吸力稳定。从功能特性来看，这款风门采用层叠式薄板结构设计，主体采用中纤板或同类木质板材加工制作，材料成本低廉、加工难度低，非常适合小型加工坊自行裁切制作，整体结构没有复杂的传动构件，依靠抽拉式的活动板实现风道通断，操作简单直接，日常使用中几乎不会出现卡滞故障，维护成本极低。在设计思路上，这款风门完全围绕实用化需求展开，没有冗余的装饰性结构，所有结构都服务于风道密封与操作便利性：上层带环形密封圈槽的固定板用于对接圆形吸尘软管接口，中间层为固定的风道限位结构，下层带抽拉把手的活动板为气流闸板，闸板上预留的定位孔可配合固定销实现全开、全关两个档位的快速定位，边缘的多层叠边结构可在闸板关闭时形成迷宫式密封，减少风压泄漏。从尺寸与安装边界来看，这款风门的风道通径为125mm，刚好匹配小型工业吸尘系统常用的5英寸标准吸尘软管尺寸，整体外形为带安装翻边的方形结构，翻边上预留的两个安装孔可直接通过自攻螺丝固定在设备机壳或者风道支架上，安装时不需要额外制作复杂的转接结构，抽拉把手向外延伸的尺寸经过优化，不会与设备周边的管线、操作手柄产生干涉，活动闸板的抽拉行程刚好覆盖整个风道通径，全开状态下不会产生额外的风阻，避免影响吸尘风量。
