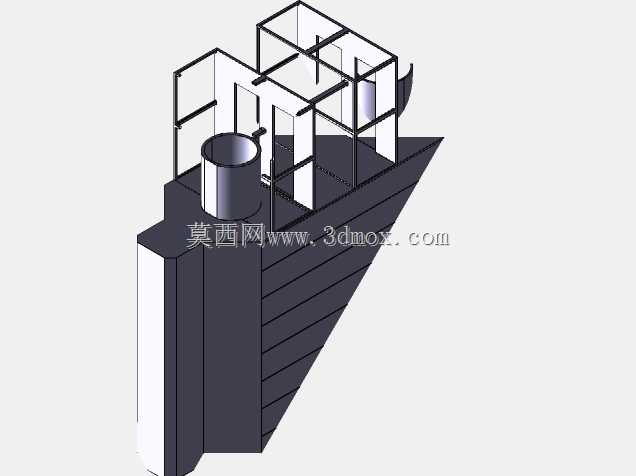

连续式谷物通风干燥烘干设备结构设计

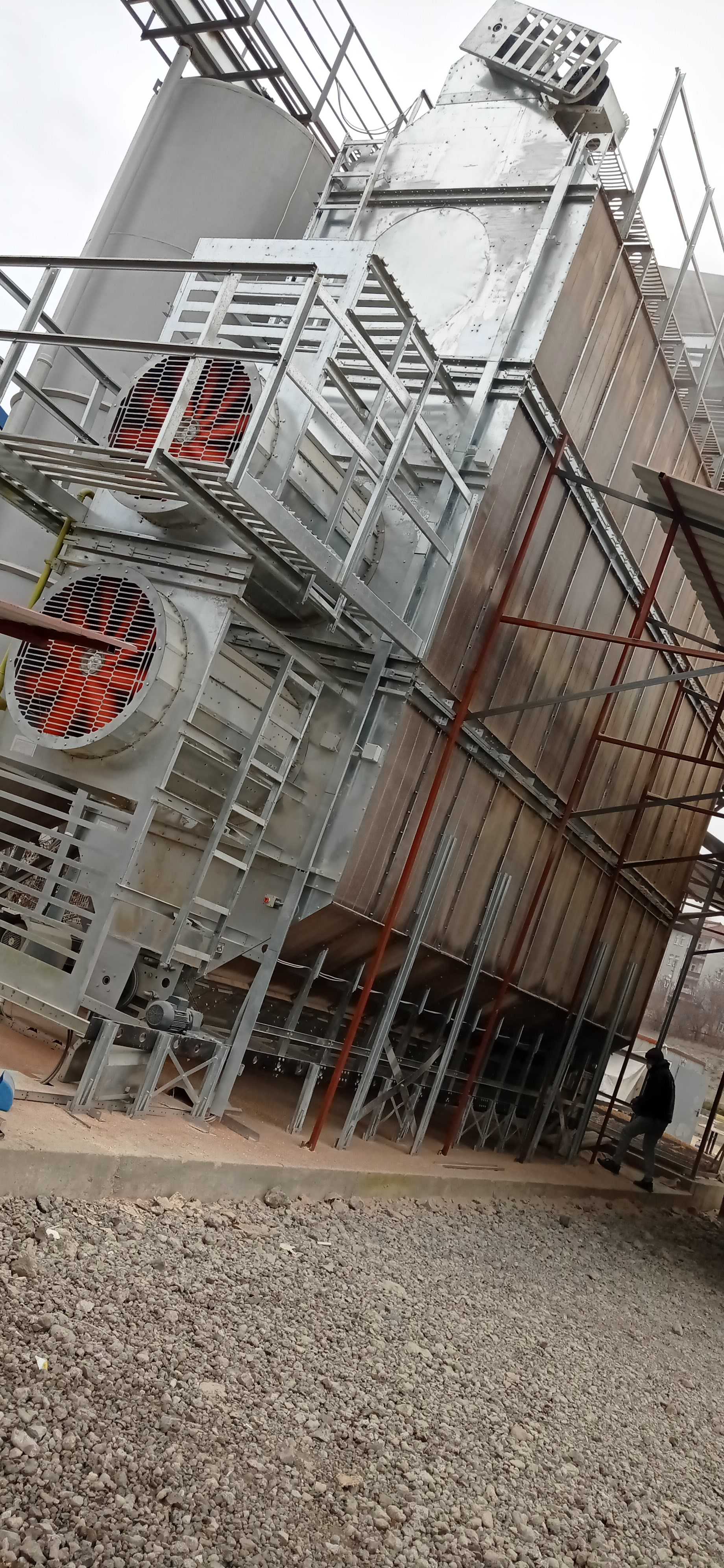

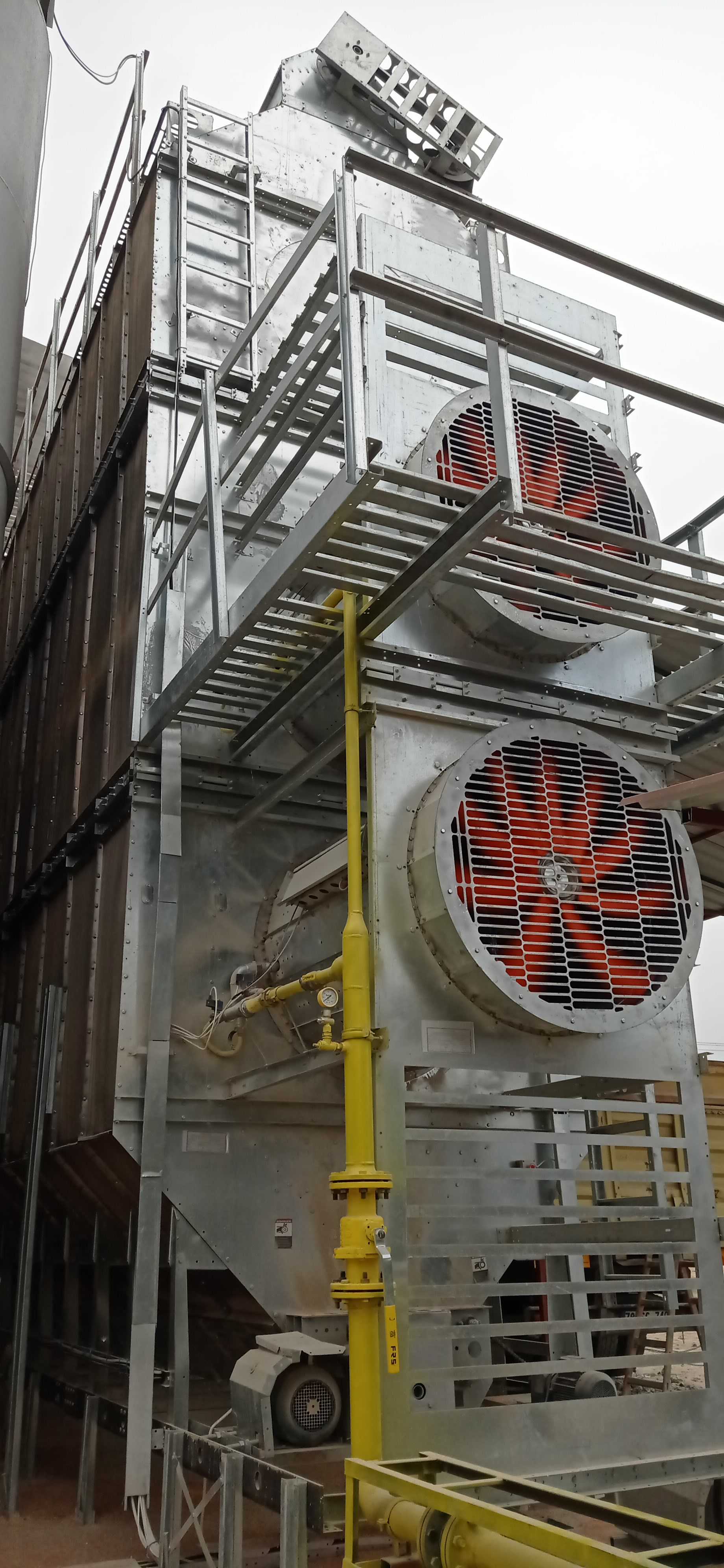

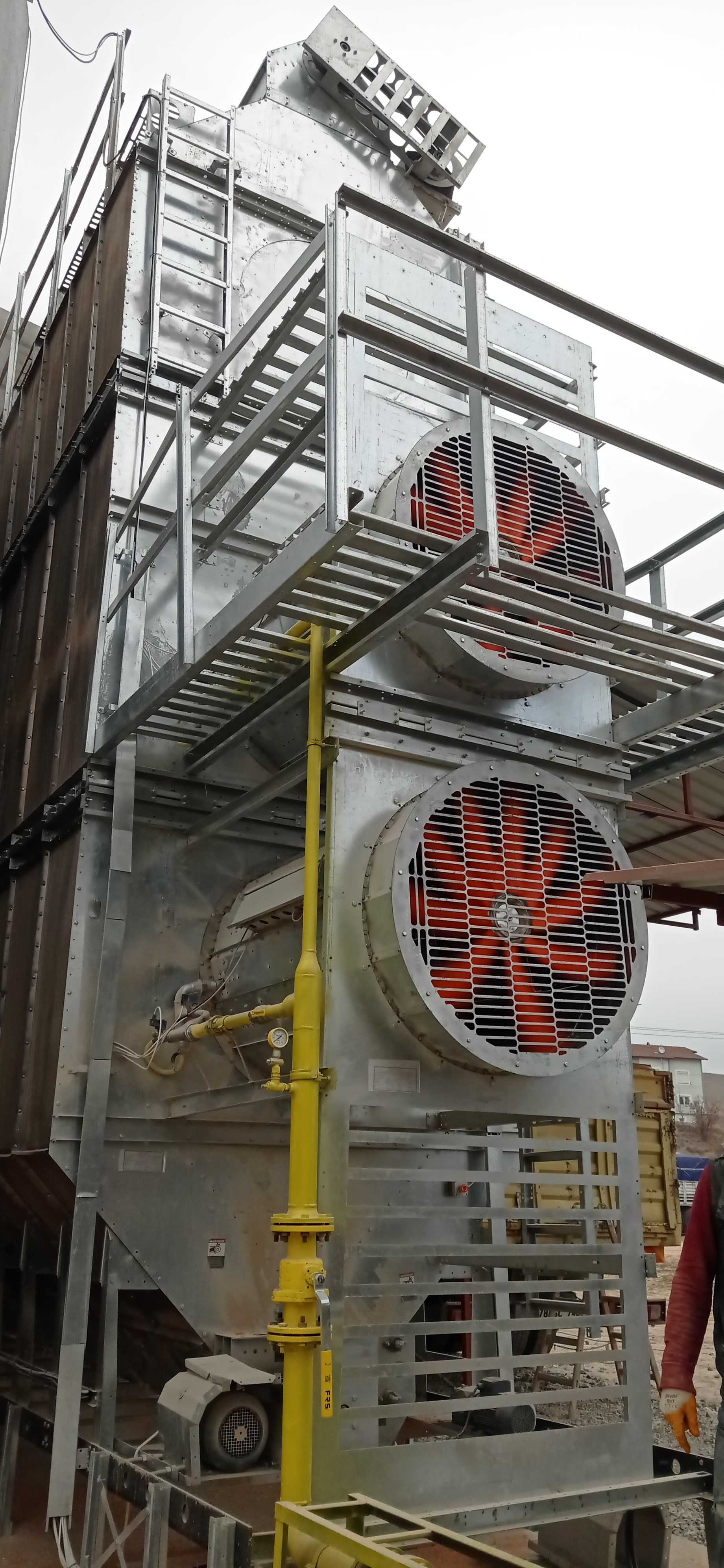

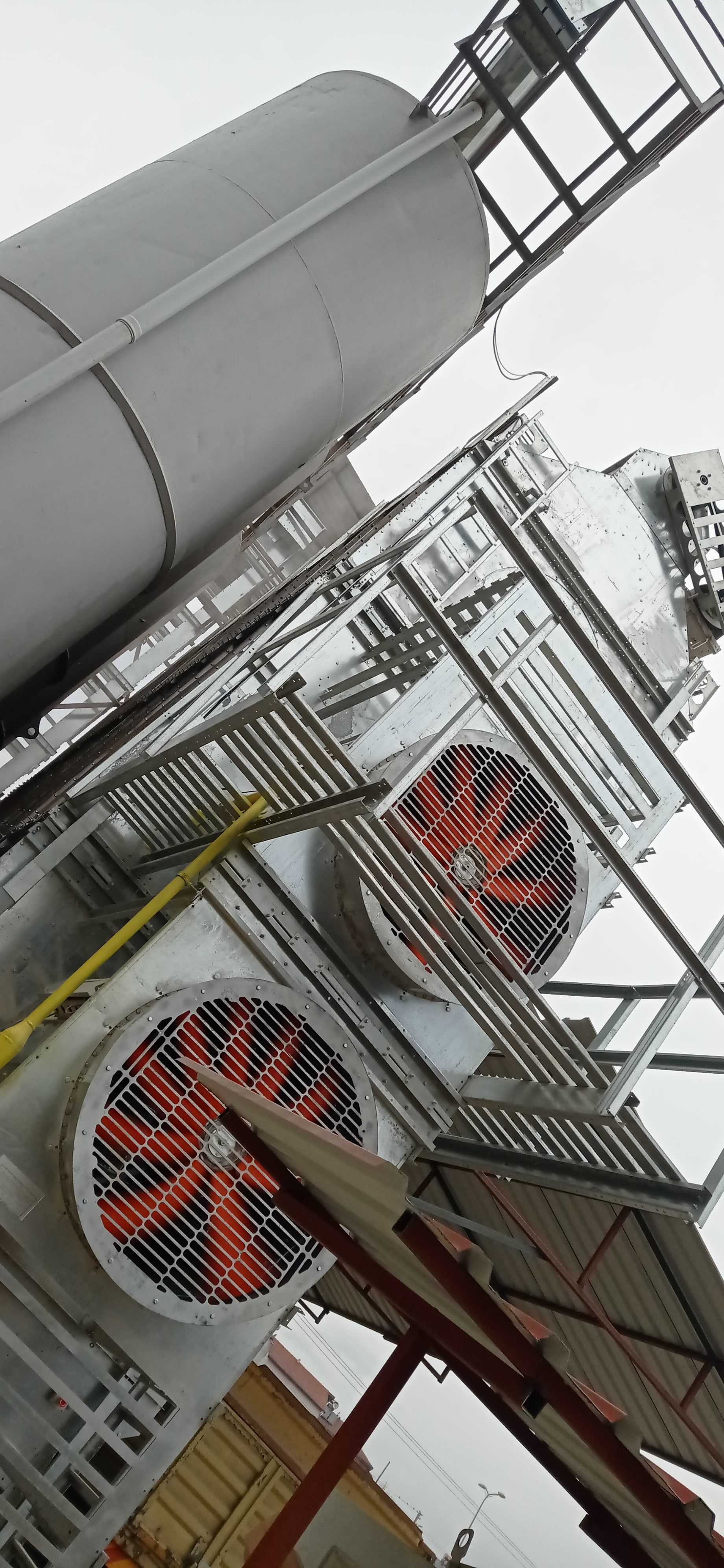

该套设备主要面向粮油加工、粮食收储、特色农产品种植加工领域的谷物干燥作业场景，可覆盖小麦、玉米、水稻等主粮，以及核桃、鹰嘴豆、扁豆等杂粮与经济作物的降水干燥需求，解决收获后谷物含水率过高易霉变、无法安全存储、达不到后续加工进料标准的核心痛点，适配中小型粮库、农产品加工车间、种植合作社的场地安装条件，可对接前端进料输送线与后端仓储、分选工序，形成连续化的产后处理作业链路。设备整体采用钢结构框架搭建，主体作业段分为通风干燥区与连续烘干区两个核心功能模块，通风干燥区依托大流量低压送风系统，将经过初步温湿度调节的干燥空气均匀压入谷物料层，气流沿垂直于谷物流动的方向穿透料堆，缓慢带走谷物表层与间隙的游离水分，该段采用低风速大风量的送风设计，避免风速过高造成谷物表皮破损、颗粒夹带流失的问题，同时可根据待处理谷物的品类、初始含水率灵活调整送风角度与料层厚度，适配不同粒径、不同含水率谷物的通风降水需求。连续烘干区采用网带式连续输送结构，谷物通过匀料机构均匀平铺在耐高温输送网带上，随网带匀速通过烘干腔体，腔体内布置多组热风分配单元，将加热后的热空气以均匀的风速穿透网带上的谷物料层，快速带走谷物内部的结合水分，热风循环系统设置有湿度检测与排风调节结构，可根据腔体内实时湿度调整新风补充量与循环风比例，在保证烘干效率的同时降低热能损耗。设备的钢结构框架采用模块化分段设计，各功能段之间采用法兰螺栓连接，可根据场地条件调整整体排布走向，框架外侧设置有检修走台与防护栏杆，走台采用格栅板铺设，既可以减轻设备整体自重，也能避免作业人员滑倒，同时方便运维人员进入设备各段检查送风通道、输送网带的运行状态，设备的进料端设置有匀料闸板，可根据处理量调整料层厚度，出料端设置有缓冷段，经过高温烘干的谷物在缓冷段与常温空气接触缓慢降温，避免快速冷却造成颗粒爆腰、品质下降的问题。在设计过程中充分考虑了不同谷物的干燥特性差异，通风段与烘干段的长度、送风参数、输送速度均可独立调节，处理小粒径谷物时可缩小网带网孔孔径、降低送风风速，处理大粒径的坚果类谷物时可适当提高热风温度、加快输送速度，在保证降水效果的同时避免谷物过热变质，设备整体的安装边界预留了足够的运维操作空间，侧面的检修门可完全开启，方便日常清理网带残留、更换易损部件，底部的支撑结构可根据场地地面平整度调整高度，无需额外制作复杂的安装基础，降低现场施工的成本与周期。
