集成电机式平行轴硬齿面减速传动装置

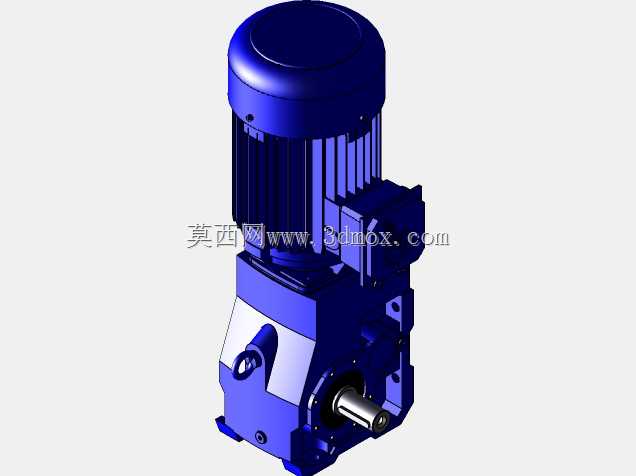

这款集成驱动电机的平行轴减速传动装置，主要面向工业生产场景中需要低转速大扭矩输出的动力传输需求，广泛适配轻工生产线输送辊道、小型物料提升机构、包装设备主驱动单元、纺织机械牵伸机构等对安装空间有紧凑要求的传动工位，能够将驱动电机的高转速输出通过多级齿轮啮合减速，转换为作业端需要的低转速大扭矩动力，同时承担负载端的径向与轴向载荷，保障传动系统运行平稳。从功能特性来看，该装置采用一体化集成设计，将驱动电机与减速齿轮箱直接刚性连接，省去了传统分体式传动需要的联轴器、连接底座等额外部件，既减少了传动环节的功率损耗，也降低了安装时的对中调试难度，设备运行过程中齿轮啮合的振动可以通过一体化箱体更好地吸收，传动噪音更低，长期运行的可靠性更强。齿轮组采用硬齿面斜齿设计，相比直齿传动啮合重合度更高，单齿承受的载荷更小，承载能力比同规格软齿面减速器提升40%以上，能够适应频繁启停、短时过载的复杂工矿需求。在设计思路上，这款装置优先考虑了紧凑安装场景的适配性，电机采用立式顶置布局，输出轴采用水平平行轴设计，箱体侧面预留了标准安装法兰与脚座安装孔位，能够同时适配法兰安装、脚座安装两种主流安装方式，不需要额外定制转接件即可适配多数现有设备的安装位。箱体采用一体化铸造成型，筋条布局经过受力优化，既保证了箱体的结构刚性，避免齿轮啮合受力时箱体变形影响齿轮啮合精度，也尽可能压缩了非必要的结构空间，整体设备的横向、纵向安装边界都比同功率分体式传动装置缩小30%左右，能够在狭窄的设备内部空间完成布置。输出轴采用标准实心轴设计，轴伸尺寸、键槽规格都遵循通用工业标准，用户可以直接配套标准链轮、联轴器、齿轮等传动件，不需要额外进行轴加工。箱体上部预留了透气塞安装位，下部设置了油位观察与放油螺塞，日常维护时不需要拆解设备即可完成润滑油更换与油位检查，降低了后期运维的工作量。接线盒设置在电机侧方，预留了足够的接线操作空间，电气布线时可以根据现场走线方向调整接线盒朝向，适配不同车间的布线走向需求。
