行星齿轮传动减速装置结构设计

这款行星齿轮减速装置是机械传动系统中的核心扭矩调节部件，主要应用在需要精准匹配转速与输出扭矩的工业场景中，常见于自动化生产线输送驱动、工程机械行走机构、工业机器人关节传动、新能源车辆动力传输以及重型机床进给系统等领域，能够在原动机与工作执行端之间搭建稳定的转速转换桥梁，将原动机输出的高转速低扭矩动力，转化为工作端适配的低转速大扭矩动力，同时可承担一定的径向与轴向载荷，保障传动链路运行平稳。

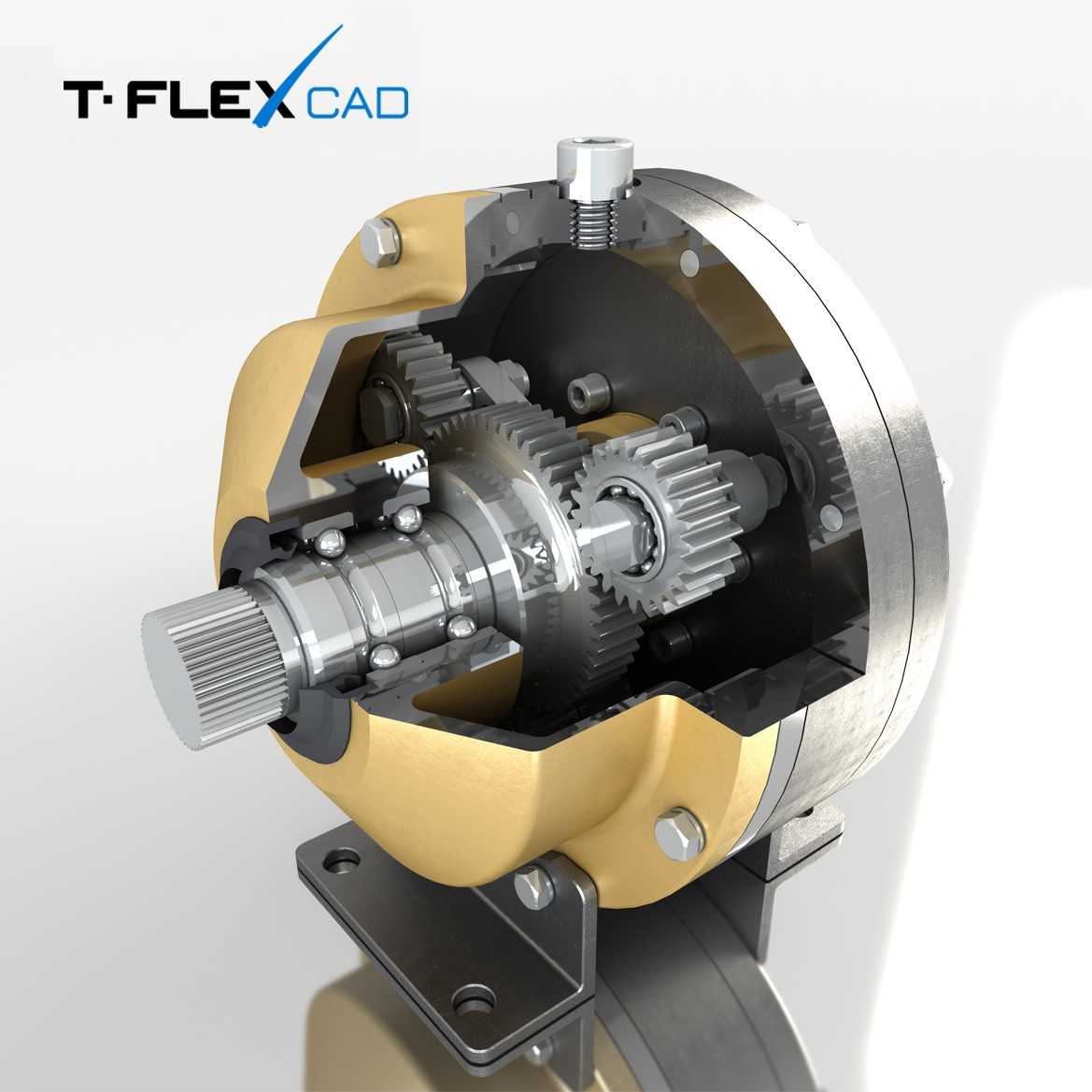

从功能特性来看，该装置采用行星轮系传动结构，相比传统定轴轮系减速器，在同等减速比条件下体积更紧凑、承载能力更强，传动效率可保持在较高水平，运行过程中齿轮啮合接触点多，载荷分布均匀，抗冲击载荷性能优异，能够适应频繁启停、正反转切换的复杂工况。装置采用剖分式壳体设计，外壳为高强度铸铝材质搭配金属安装底座，既减轻了整体自重，又保证了结构刚性，壳体上预留的注油孔可方便日常维护时加注润滑脂，减少齿轮啮合磨损，延长部件使用寿命。

设计思路上，该结构充分考虑了传动链路的同轴度要求，输入轴与输出轴保持同轴线布置，能够大幅降低传动过程中的偏载力矩，减少轴承额外负载。内部齿轮采用渐开线齿形设计，太阳轮、行星轮与内齿圈的模数、齿数经过精准匹配，可实现设定的减速比，行星轮通过均匀布置的销轴与行星架连接，运转过程中多组行星轮同步分担载荷，避免单齿受力过大出现崩齿、磨损过快的问题。端盖与壳体之间采用螺栓紧固连接，配合密封结构可防止润滑脂泄漏，同时阻挡外界粉尘、碎屑进入传动腔内部，适配多粉尘、有少量飞溅的工业车间环境。

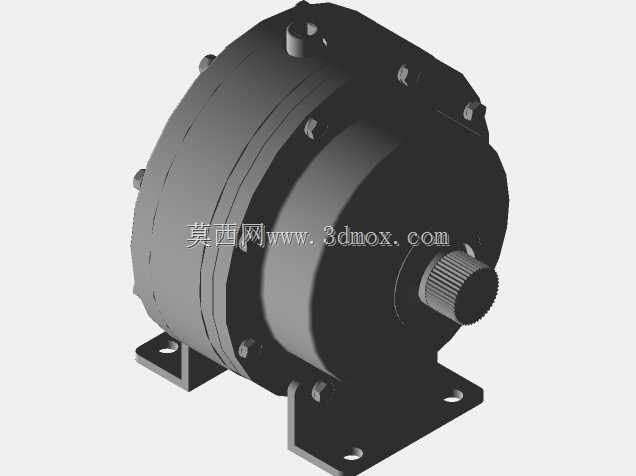

外形与安装边界方面，装置整体为圆柱形主体搭配底部方形安装法兰，安装底座上预留对称布置的螺栓固定孔，可直接通过螺栓固定在设备安装基面，无需额外设计复杂转接支架。输入轴端采用花键结构，能够与电机输出轴、联轴器实现可靠连接，传递大扭矩时不会出现打滑松脱问题，输出轴同样采用花键设计，可直接对接工作执行机构，轴向与径向尺寸经过优化，在保证内部齿轮排布空间充足的前提下，尽可能压缩整体外径与轴向长度，方便在安装空间局促的设备内部进行布局，适配紧凑型设备的设计需求。
