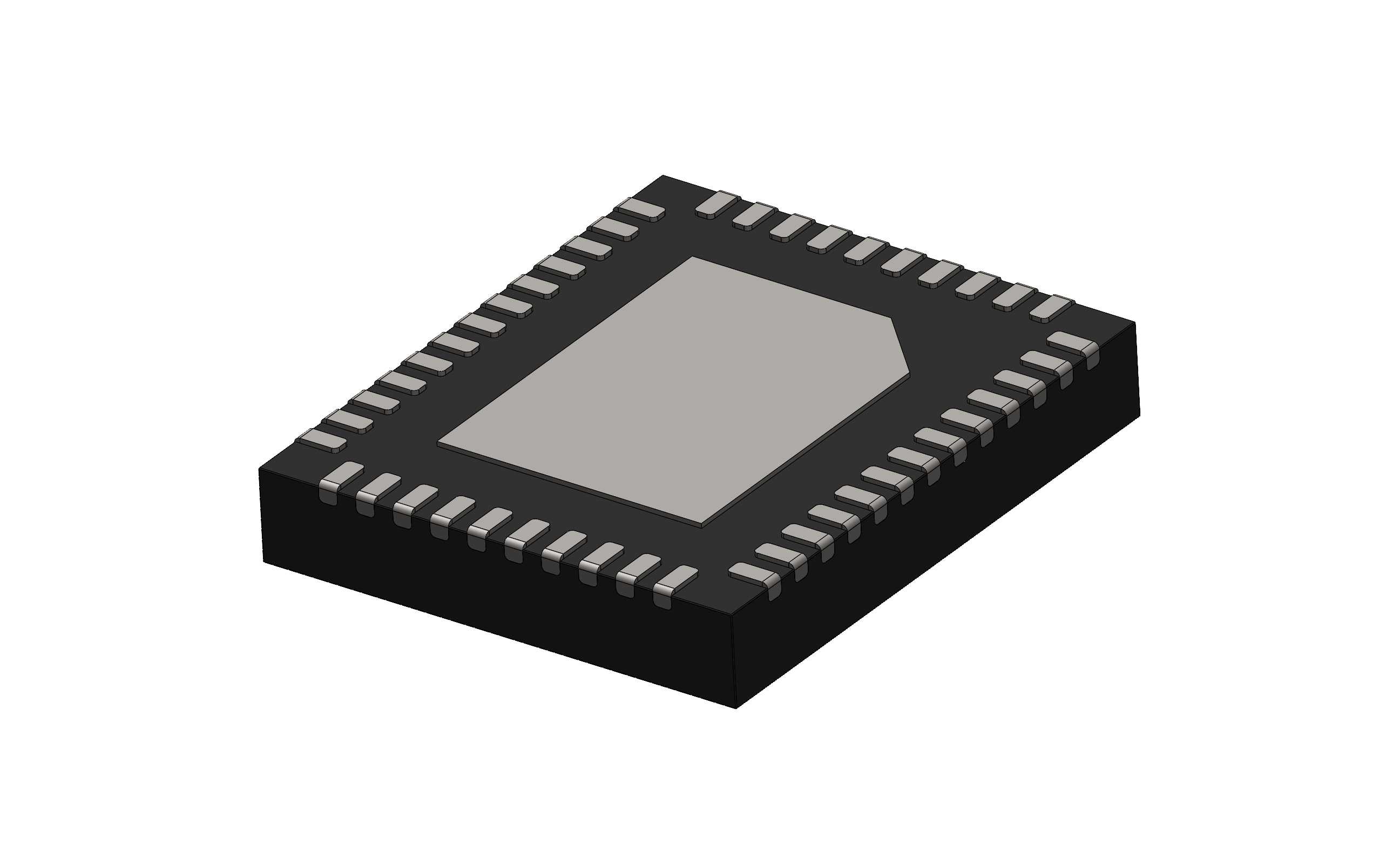

QFN封装贴片集成电路芯片三维结构

这款QFN方形扁平无引脚封装的集成电路芯片，是当前高密度PCB板卡组装领域应用极为广泛的表面贴装半导体器件，常见于消费电子主控板、工业控制核心板、车载电子控制单元、通信终端信号处理模块等场景中，承担信号运算、电源管理、接口转换、射频处理等核心电路功能，是各类智能电子设备实现功能集成化、体积小型化的核心载体。从实际使用场景来看，这类无引脚封装芯片相比传统带引脚的SOIC、QFP封装器件，贴装占用的板面面积更小，封装本体厚度更薄，引脚寄生参数更低，高频信号传输性能更优异，能够适配当前电子产品往轻薄化、高频化、高集成度方向发展的组装需求，在高速信号处理电路、高密度电源管理电路中已经逐步替代传统带引脚封装的同规格芯片。从产品功能特性来看，该模型还原的QFN封装芯片采用四周排布侧面焊盘、底部大面积裸露散热焊盘的结构设计，四周的侧面焊盘用于实现芯片内部晶圆与PCB板走线的电气连接，底部的大面积裸露焊盘在回流焊接时直接与PCB板上的散热铜箔贴合，能够快速将芯片工作时产生的热量传导到PCB板的散热结构上，大幅提升芯片的散热效率，让芯片可以在更高的负载工况下稳定运行，避免因热量堆积导致的性能降频、寿命缩短等问题。在产品设计思路上，该三维模型严格遵循QFN封装的行业通用设计规范，还原了封装本体的黑色环氧树脂塑封结构、四周等距排布的金属化焊盘、底部中央切角的裸露散热焊盘的细节特征，焊盘的间距、宽度、突出本体的长度都按照常规量产QFN芯片的尺寸比例还原，能够直接用于PCB布局阶段的元件占位干涉检查、SMT贴装工序的钢网开孔参考、产品结构设计阶段的板件堆叠高度校验。从外形尺寸与安装边界来看，该模型还原的是常规48引脚QFN封装的尺寸规格，封装本体为正方形结构，四周焊盘均匀分布在本体四个侧边，焊盘外边缘超出塑封本体的尺寸符合SMT贴装的工艺要求，底部散热焊盘的切角设计对应芯片的第一引脚定位标识，能够帮助生产环节快速识别芯片安装方向，避免贴装反向导致的电路损坏；模型的整体高度符合薄型QFN封装的厚度参数，在进行板卡堆叠设计时，可以准确校验芯片与上方屏蔽罩、结构外壳之间的安全间隙，避免组装时出现元件顶壳、屏蔽罩压接损坏芯片等问题，同时焊盘的位置精度能够匹配PCB封装库的焊盘坐标，在进行三维PCB组装检查时，可以直观验证焊盘对齐度、锡膏印刷空间是否满足工艺要求，提前规避生产环节可能出现的组装不良问题。
