精密CNC加工主轴连接壳体结构设计

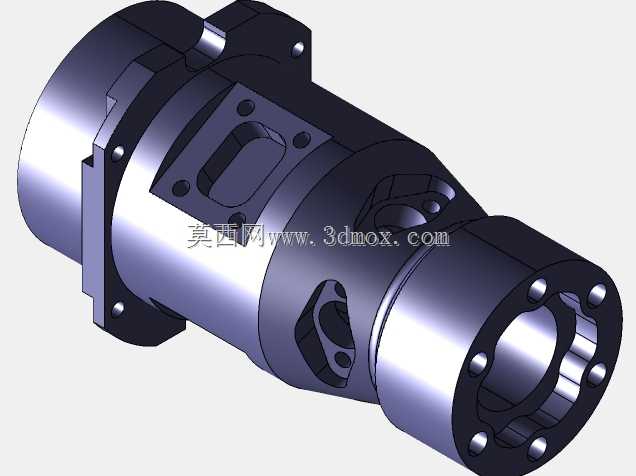

该结构件为数控加工设备主轴单元的核心连接壳体，主要应用于立式加工中心、精密数控车床的主轴传动系统中，承担主轴组件的定位支撑、传动扭矩传递以及外部管路接口整合的核心作用，是保障主轴回转精度、传动稳定性的关键承载部件。从实际应用场景来看，这类壳体通常安装在主轴箱与动力输出端的衔接位置，前端法兰对接加工端的刀具装夹机构或者工件夹持单元，后端筒身衔接主轴电机的传动输出端，侧面的异形开孔与安装凸台用于排布冷却管路、润滑通路以及传感器安装位，能够在高转速、大切削负载的加工工况下保持结构刚性，避免因受力变形导致的加工精度偏差。在功能特性设计上，该壳体采用一体化筒式结构设计，整体为阶梯轴状的中空构型，内部空腔用于容纳主轴轴承组、传动轴芯以及拉刀机构的相关组件，内壁的高精度加工面为轴承外圈提供精准的定位基准，保证主轴装配后的径向跳动控制在微米级精度范围内。壳体外侧分布的多组安装凸台与螺栓孔，分别用于固定外部的防护罩、冷却喷嘴、信号反馈传感器等附属组件，侧面开设的异形镂空窗口既可以减轻壳体整体重量，降低主轴单元的运动惯量，也能够为内部组件的装配调试、日常维护提供操作空间，同时兼顾了壳体的散热需求，在长时间连续加工过程中可以通过镂空区域快速散发轴承运转产生的热量，减少热变形对加工精度的影响。从设计思路来看，该结构充分考虑了CNC加工场景下的受力特点，针对主轴运转过程中承受的径向切削力、轴向进给力以及传动扭矩，在法兰连接位置、轴承安装位等受力集中区域做了壁厚加强设计，通过圆弧过渡减少应力集中点，避免长期交变载荷下出现结构疲劳损伤。外形尺寸上遵循标准主轴单元的安装边界设计，后端筒身的外径尺寸匹配通用主轴箱的安装孔径，前端法兰的螺栓孔位分布符合行业通用的安装接口标准，可以直接适配同规格的主轴安装座，不需要额外做转接结构设计；壳体整体的轴向长度控制在紧凑范围内，在满足内部组件安装空间需求的前提下尽可能缩短主轴悬伸长度，提升主轴系统的整体刚性，安装时仅需要通过法兰端的紧固螺栓与后端的定位止口即可完成精准定位，装配流程便捷，能够有效缩短设备组装与后期维护的拆装时长。
