卡扣式快装嵌合连接五金构件

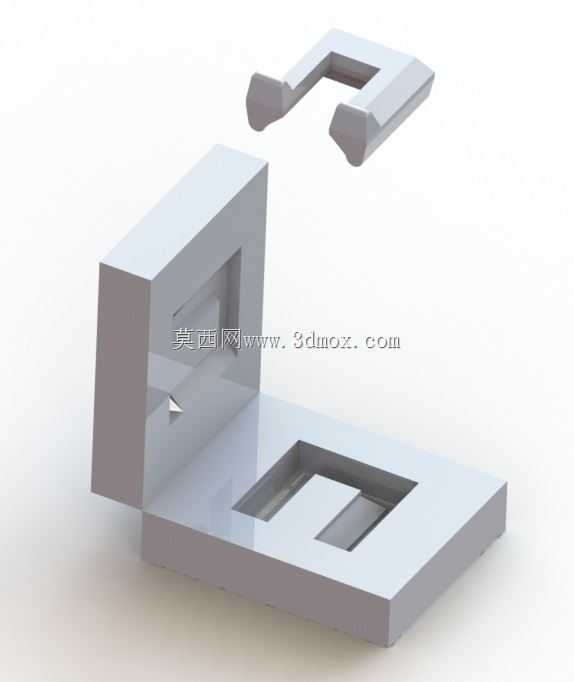

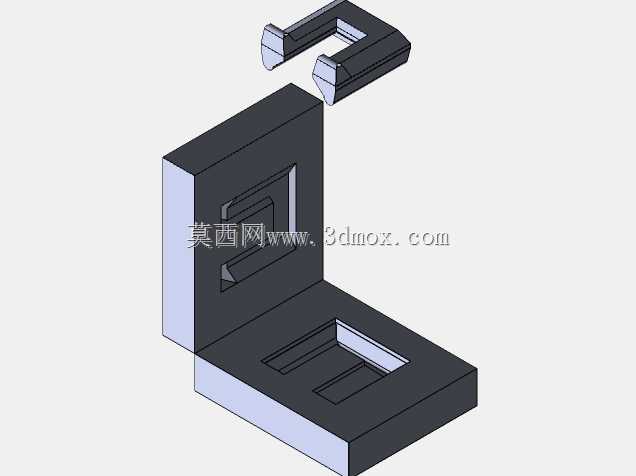

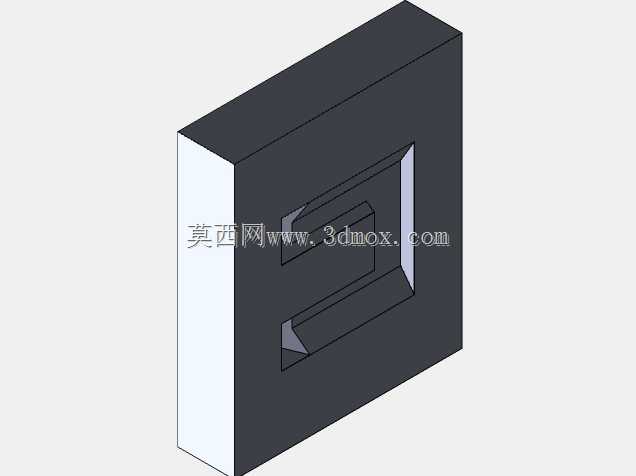

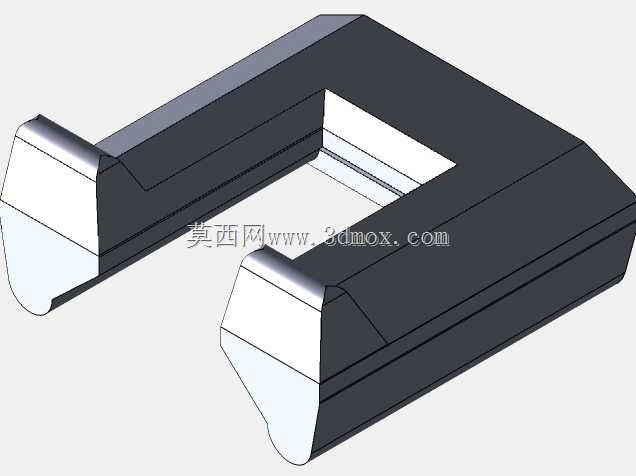

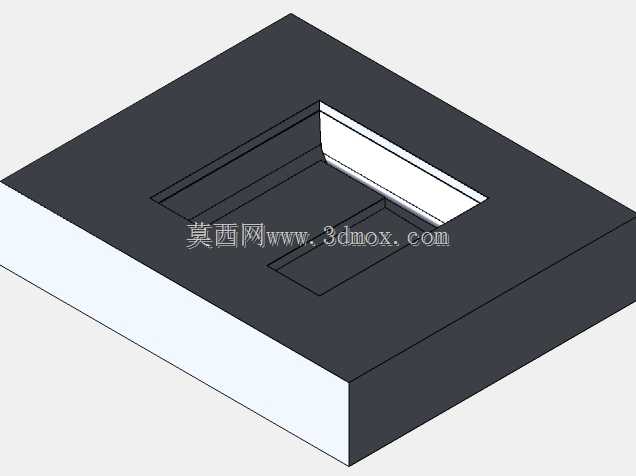

该卡扣式嵌合连接构件主要应用于工业设备内部组件快装、模块化钣金机柜拼接、小型自动化设备护板固定等场景，可替代传统螺丝连接方案，大幅缩减设备组装与后期维护的拆装时长，在需要频繁开合检修的电气柜内壁、设备防护外罩、工装夹具定位模块等位置都能适配使用，无需额外辅助工具即可完成装拆操作，有效降低一线装配人员的作业强度。构件采用分体式嵌合设计，分为基座与卡扣插头两个独立部分，基座为带内凹卡槽的L型块状结构，底部平整可通过粘接、铆接或预留螺丝孔固定在安装基面，内凹卡槽的轮廓与卡扣插头的外形完全匹配，卡槽内壁做了微小的导向斜度设计，既可以引导插头顺利滑入卡合位置，也能在卡合完成后形成过盈配合，避免受设备运行振动影响出现松脱移位的问题。卡扣插头为对称式弹性卡爪结构，两个卡爪的端部做了圆弧过渡处理，插入基座卡槽时卡爪会受内壁挤压产生微量弹性形变，滑入卡槽底部的定位凹槽后卡爪回弹复位，形成稳定的锁止状态，拆卸时只需捏住插头两侧的施力位即可让卡爪收缩，顺利从基座中拔出，单次装拆操作耗时不超过两秒。设计过程中重点考量了安装边界的适配性，基座整体厚度控制在常规钣金护板的安装间隙范围内，不会额外占用设备内部的走线或元件布置空间，插头突出安装面的高度经过反复校核，既保证足够的卡合深度满足连接强度要求，也不会出现突出过多剐蹭内部线缆或运动部件的问题。构件所有棱边都做了倒角处理，没有尖锐毛刺，装配过程中不会划伤操作人员手部，也不会割损接触的线缆绝缘层，卡合面的接触面积经过优化，在常用工程塑料或铝合金加工材质下，单组构件可承受不低于五公斤的垂直拉脱力，完全满足常规设备护板、轻型组件的固定需求，多组配合使用时还可提升整体连接的抗载荷能力，适配不同重量的安装部件。
