一体式带限位槽环形连接固定支架

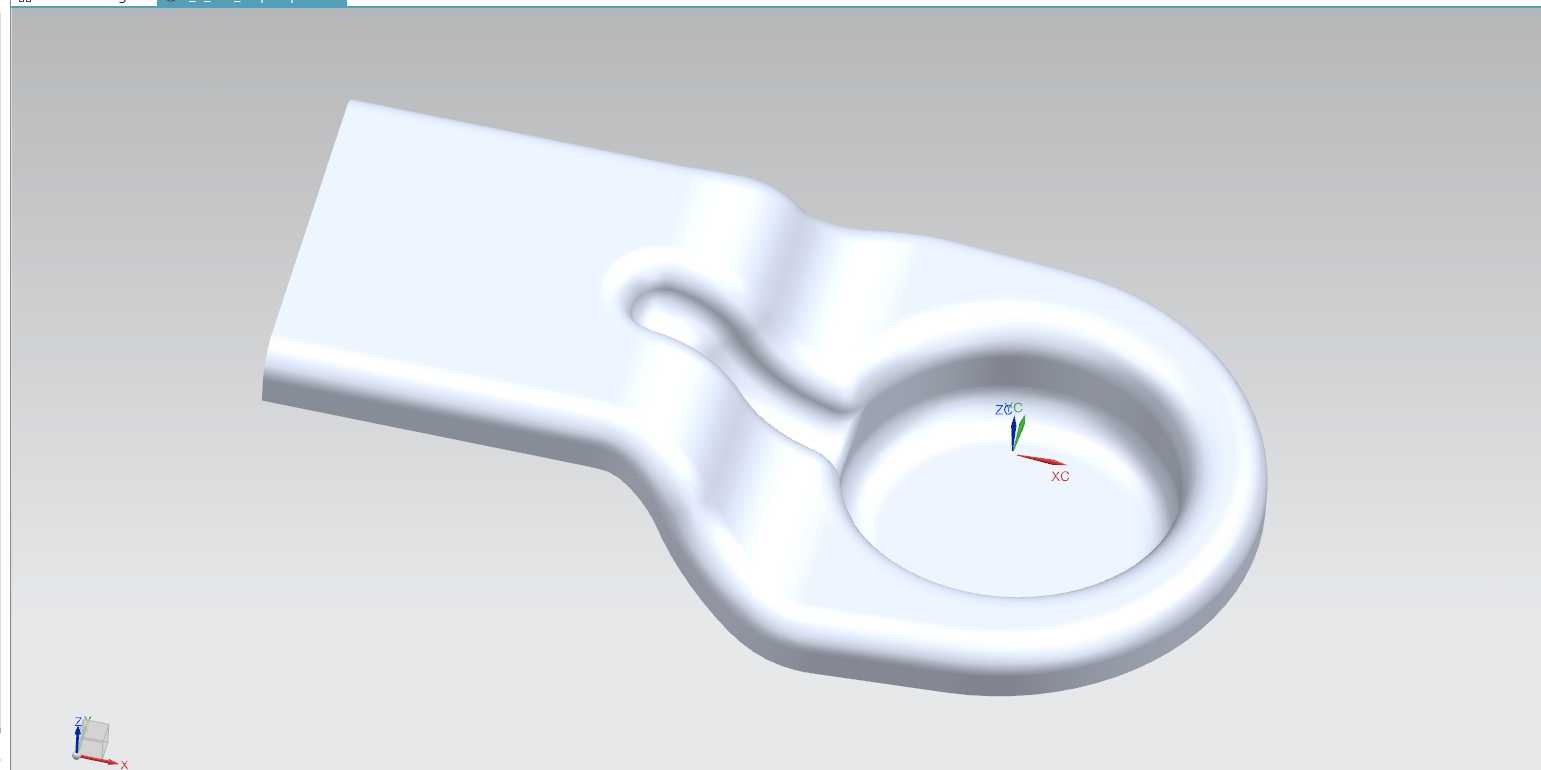

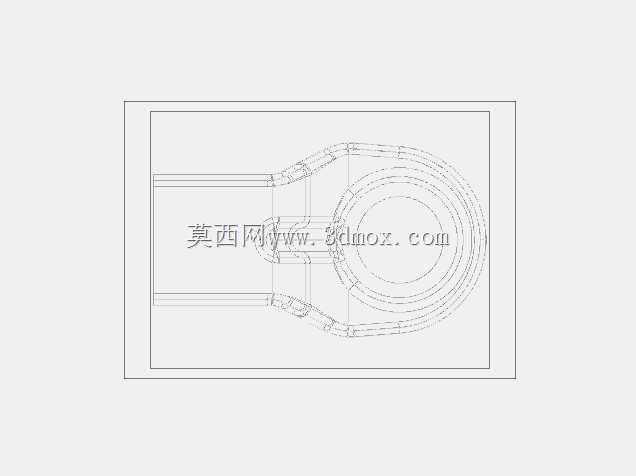

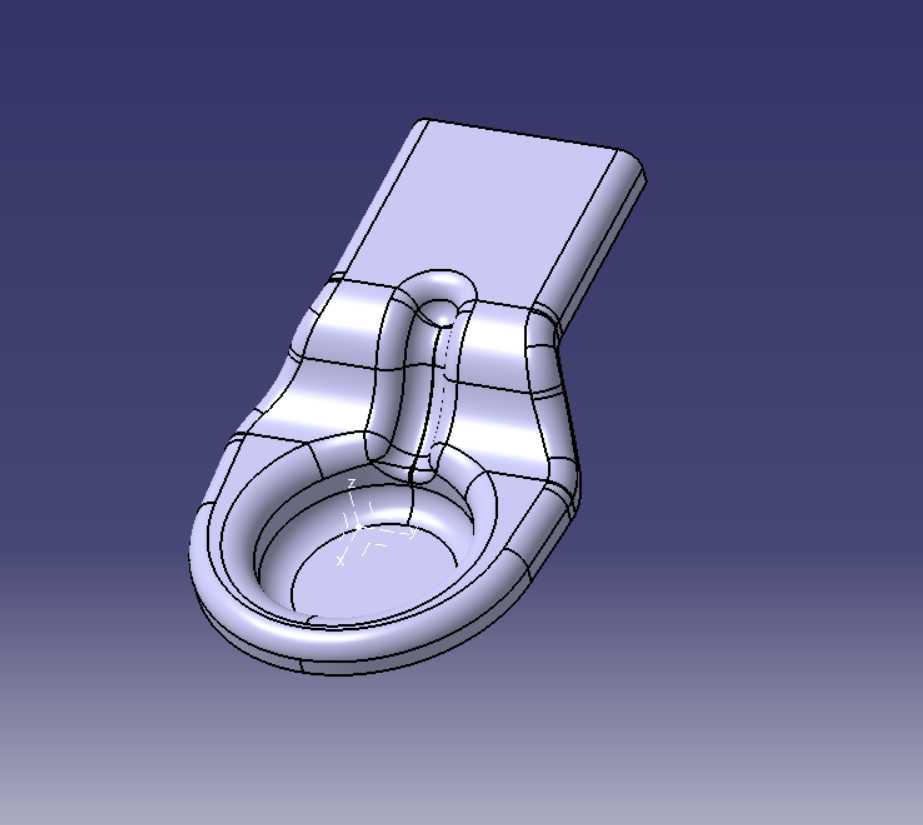

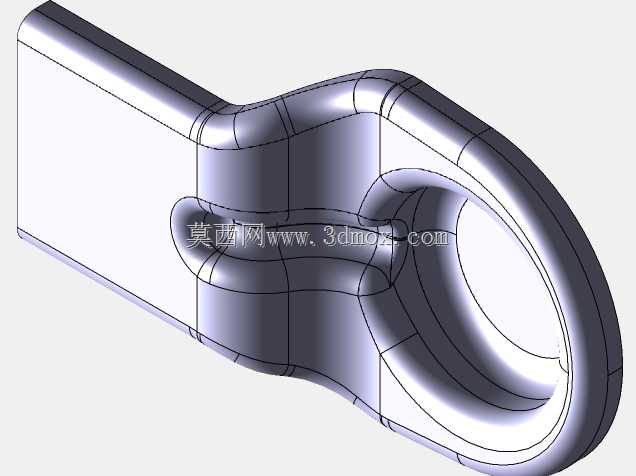

这款支架属于机械连接系统中的基础支撑固定构件，主要应用在轻工自动化输送线、小型设备操作台、民用五金组装结构等场景中，可作为杆类部件、轴端组件、小型铰接结构的承载基座使用，能够为配套部件提供稳定的安装定位基准，同时抵消设备运行过程中产生的径向偏移与小幅振动载荷，避免连接部位出现松脱、错位的问题。从实际使用功能来看，该支架一端为平直的安装固定段，表面平整无凸起，可紧密贴合在设备安装基面、型材框架表面，通过配套紧固件完成与基体的锁附固定；另一端为环形承托结构，内环为光滑圆弧面，可适配圆柱状配套部件的嵌套安装，环形结构的壁厚经过均匀化设计，在保证承托强度的同时避免了局部应力集中的问题。在平直段与环形段的衔接位置，设计有内凹的限位导流槽，该结构一方面可在安装时为配套的定位销、卡簧提供卡位空间，防止嵌套在环内的部件出现轴向窜动，另一方面也可在有润滑需求的使用场景中，作为润滑脂的导流通道，让润滑介质能够顺着槽体流入环形配合面，减少配合面的磨损。从设计思路层面，这款支架采用一体化成型的结构方案，摒弃了传统分体式支架需要拼接组装的繁琐流程，整体无额外拼接焊缝与连接缝隙，既提升了结构的整体刚性，也减少了组装环节的公差累积。外形设计上，平直段的长度与环形段的外径比例经过适配调整，安装时平直段预留的安装孔位不会与环形段的嵌套空间产生干涉，环形段的内环深度可完全包裹配套部件的配合端，保证支撑接触面积足够分散载荷；所有外边缘均做了圆弧过渡处理，没有尖锐棱角，既避免了安装过程中划伤操作人员，也减少了应力集中导致的结构断裂风险。安装边界方面，该支架的平直段底面为全平面设计，对安装基面的平整度要求较低，即使在存在小幅平面度误差的型材表面、钣金机架上也能完成稳定安装，环形段的中心高度与平直段厚度匹配，安装后嵌套部件的中心高度偏差可控制在较小范围内，无需额外增加调整垫片即可满足多数常规场景的安装精度要求，整体结构紧凑，占用安装空间小，可在狭小的设备内部空间完成布置，适配多种紧凑化设计的设备组装需求。
