家用分布式氢光互补供能系统装置

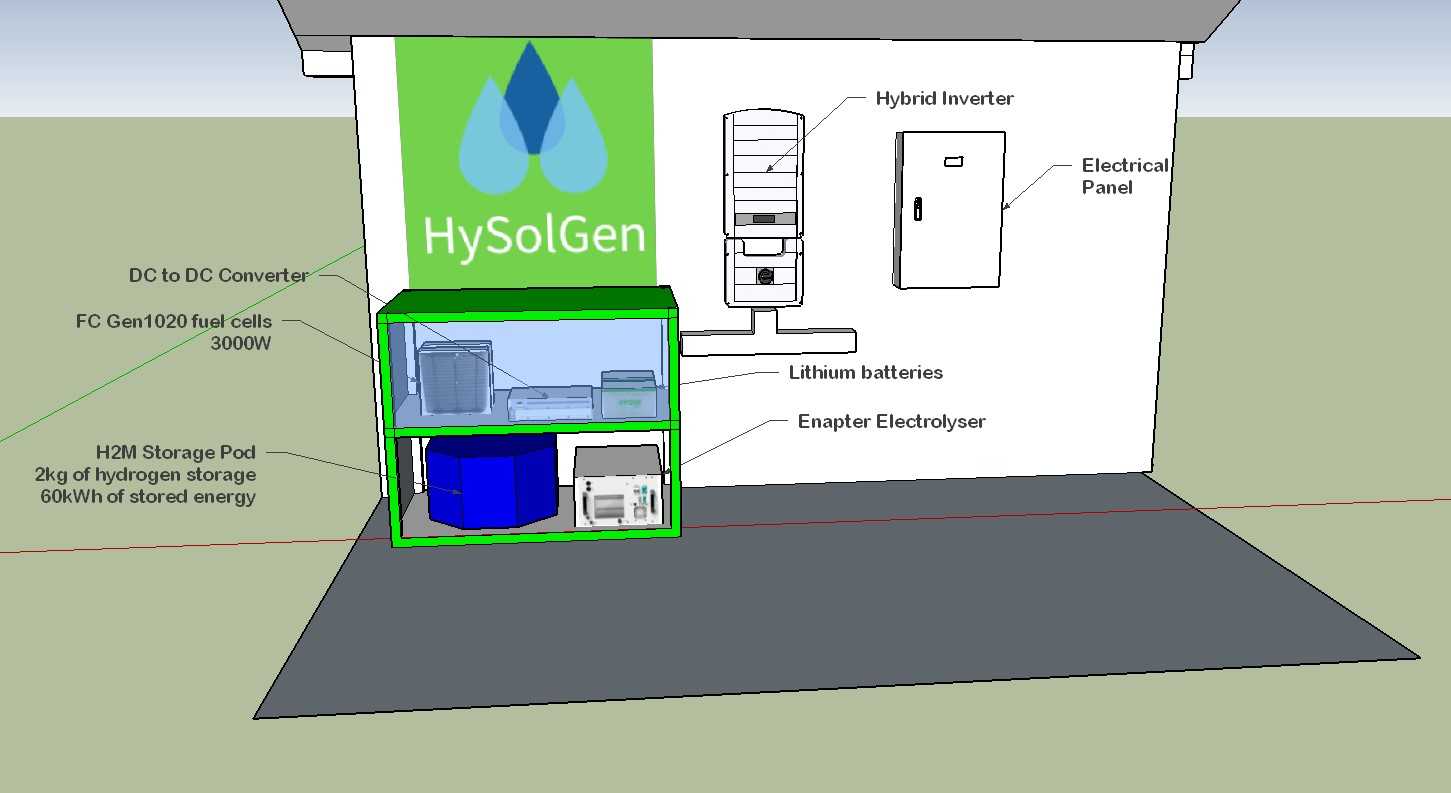

这套供能装置面向独栋住宅、离网居住场景设计，可完全脱离公共电网与化石燃料供应网络，仅依托太阳能与水源即可实现家庭全场景的能源自给，覆盖日常供电、冬季采暖、生活热水供应等核心用能需求，适配郊野别墅、偏远村落自建房、野外临时驻点等无稳定公网供电的居住场景，为用户提供零碳排放的独立能源解决方案。整套装置采用分层柜体式集成设计，主体安装于住宅外墙侧的硬质平整地面，柜体整体采用绿色框架做视觉区分，上下两层做功能分区，上层柜体整合DC-DC转换模块与3000W规格的燃料电池电堆，负责将光伏输入的可变直流电压转换为系统适配的稳定电压，同时完成氢气到电能的转换输出；下层柜体设置2kg储氢容量的固态储氢单元与电解槽模块，储氢单元可储存60kWh的可用能量，电解槽负责完成电解水制氢的核心反应流程。柜体旁侧墙面依次排布混合逆变器、锂电池组与户内配电面板，混合逆变器负责协调光伏输入、电池充放电、燃料电池输出的功率匹配，锂电池组用于缓存白天光伏富余电量与短时间功率波动，配电面板则将处理后的合格电能配送至户内各个用电回路。设计过程中充分考虑家用场景的安装与维护便利性，柜体预留了与墙面管线的标准对接接口，所有对外连接点位均设置在柜体靠近墙面的一侧，避免明线外露影响建筑外观，柜体正面采用透明可视面板设计，日常无需拆解柜体即可观察内部核心部件的运行状态，各功能模块采用抽拉式安装结构，后期维护更换单一部件时无需拆解整套柜体。整套装置的运行逻辑围绕能源的高效梯级利用设计，白天光照充足时段，光伏系统产出的电能优先供给家庭即时用能需求，富余电能一部分导入锂电池组做短周期储能，满足夜间短时间用电需求，另一部分供给电解槽电解水制备绿氢，制取的氢气存入固态储氢单元做长周期储能；遇到连续阴雨天、冬季采暖高峰等光伏出力不足的时段，储氢单元释放氢气通过燃料电池转化为电能与热能，电能补充家庭用电缺口，产生的余热则可接入家庭采暖回路供应暖气与生活热水，实现能源的全量高效利用，整套系统可实现完全的零碳排放运行，无需依赖外部化石能源输入。
