轻量化微型伺服机械臂执行结构

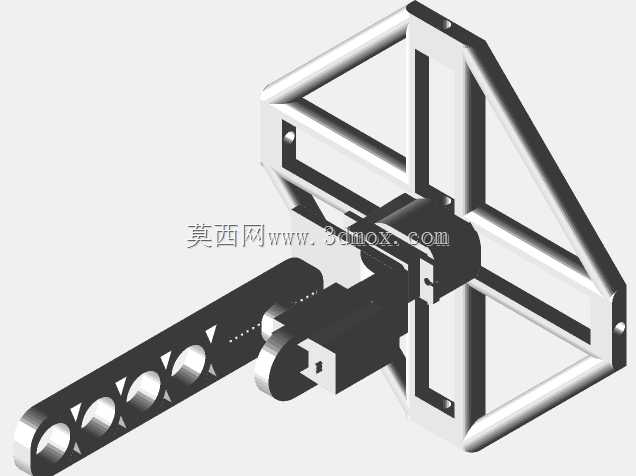

该结构属于小型伺服驱动的机械臂末端执行承载部件，主要面向桌面级小型机器人、教学演示机器人、轻型分拣作业单元、创客DIY机器人系统等应用场景，可作为小型机械臂的摆动关节承载臂体，搭配微型舵机或伺服电机完成平面内的角度摆动、末端负载承载动作，适配负载在500g以内的轻量作业需求，可完成小型物件拾取、动作演示、点位移动等基础作业任务。从功能特性来看，该结构采用一体化框架式基座搭配镂空长臂的设计，基座部分为三角形框架构型，通过三角结构的力学稳定性提升基座整体抗形变能力，基座上预留的标准安装孔位可直接与标准舵机输出盘、关节转轴配合，无需额外加工转接件即可完成装配；长臂部分采用等距镂空的减重设计，在不降低臂体纵向抗弯强度的前提下，最大限度去除冗余材料，降低臂体自身重量，从而减少关节驱动的负载损耗，提升关节动作的响应速度与定位精度，臂体末端预留的安装接口可适配小型夹爪、吸盘、探针等不同类型的末端执行器，拓展不同的作业功能。设计思路上，该结构优先兼顾轻量化与装配便捷性，整体构型避免了复杂的曲面加工特征，所有安装孔位均采用通用标准孔径，可直接通过3D打印、数控铣削等方式快速加工成型，框架式基座的加强筋布局沿受力方向排布，可抵消臂体伸展时产生的弯曲力矩，避免长时间负载下出现结构形变；臂身的镂空孔采用长圆形等距排布，既保证了臂体各截面的抗弯模量均匀一致，也可在装配时作为走线通道容纳伺服电机的连接线，避免线缆外露影响臂体动作。从安装边界来看，基座整体外轮廓适配标准20g-9g微型舵机的安装尺寸，转轴孔位与通用金属舵盘的安装孔距完全匹配，臂体伸展后的总长度控制在120mm以内，转动过程中无外凸的干涉结构，在0-180度的摆动范围内不会与基座框架产生碰撞，安装时仅需通过标准螺丝即可将基座固定在关节支座上，无需定制专用的连接紧固件，整体装配公差控制在0.1mm以内，可保证关节转动时无虚位、无卡滞，适配小型机器人对关节结构紧凑度、动作精度的使用要求。
