双单元堆叠式氢气发生器结构设计

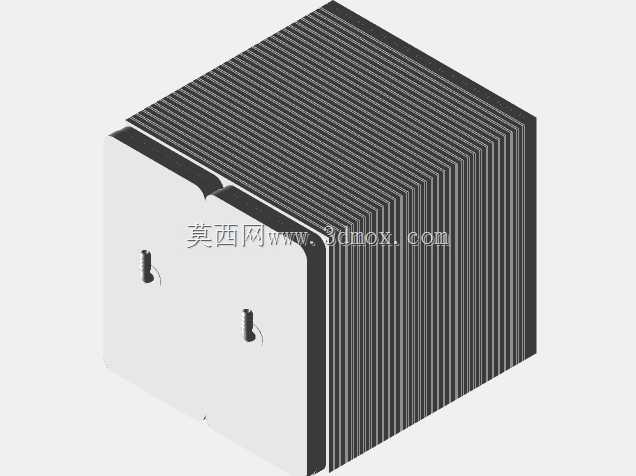

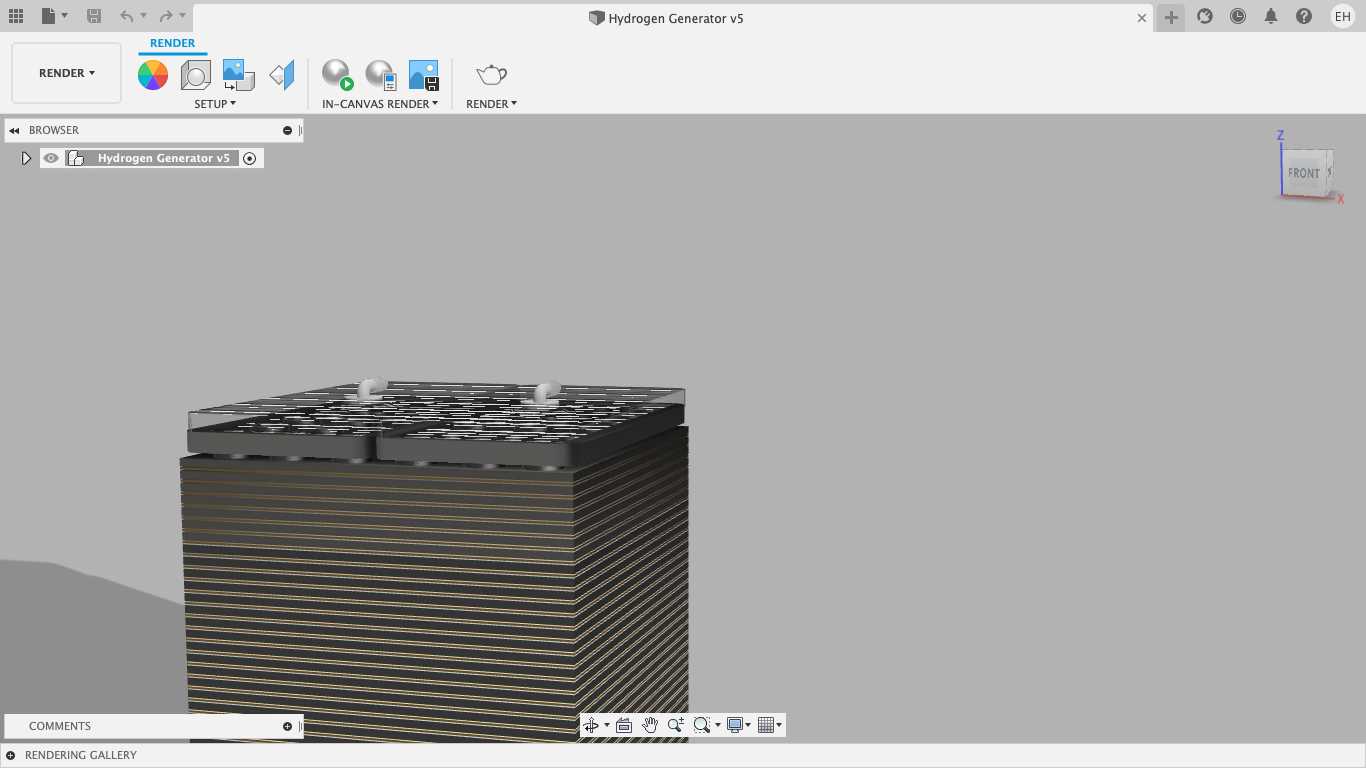

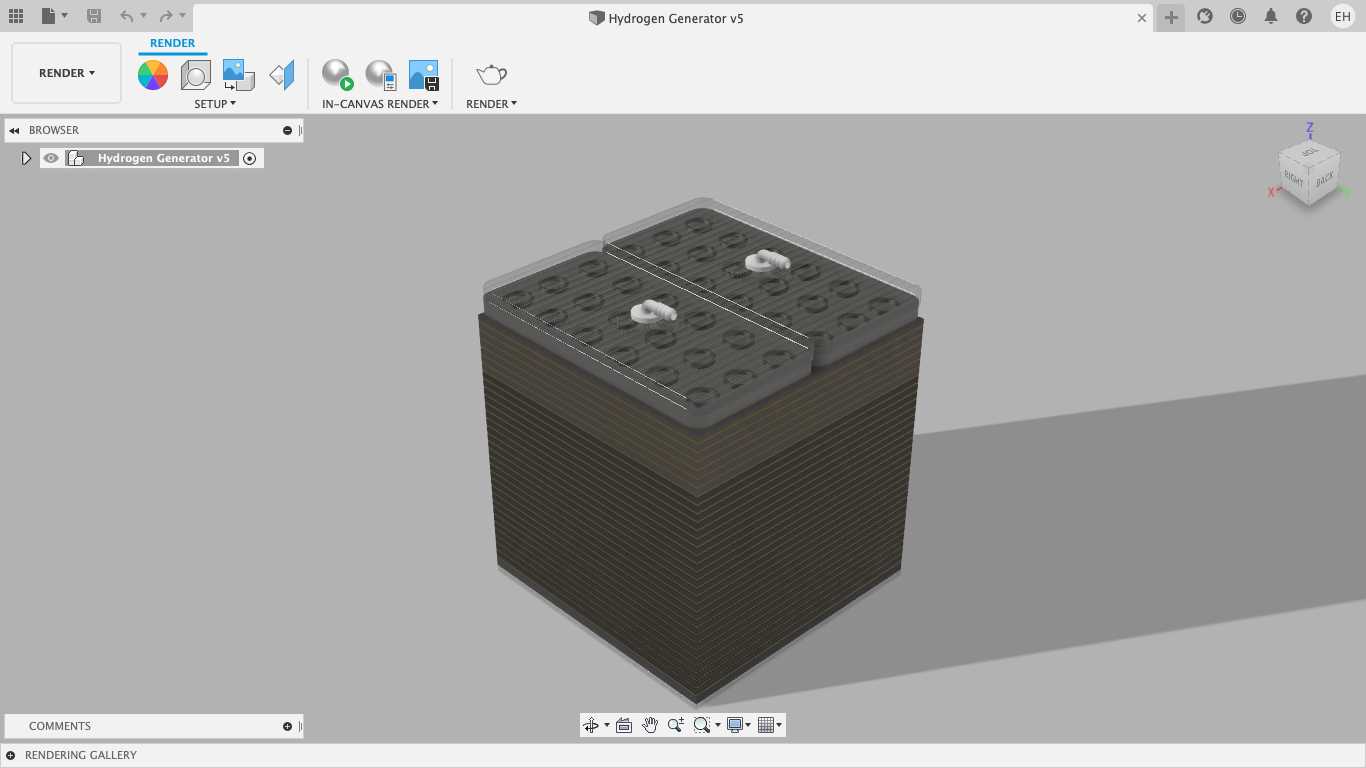

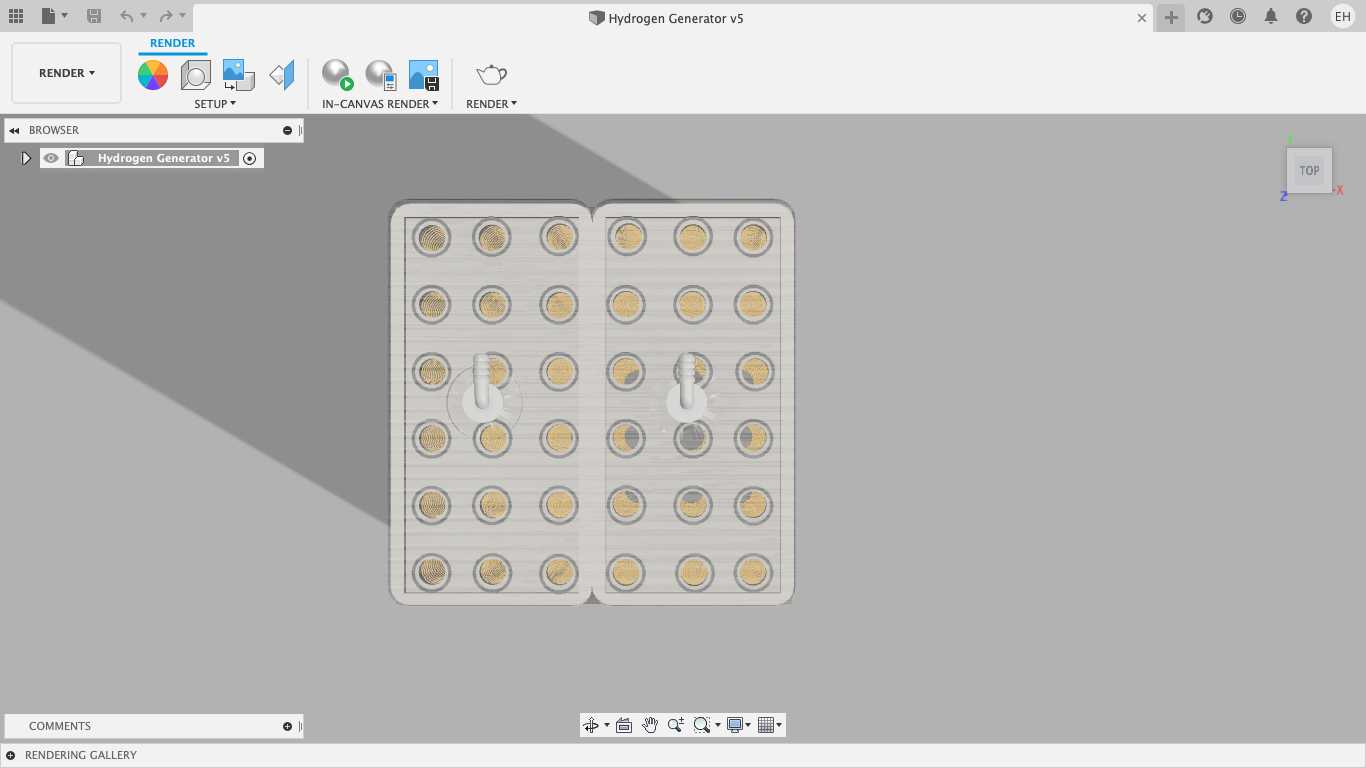

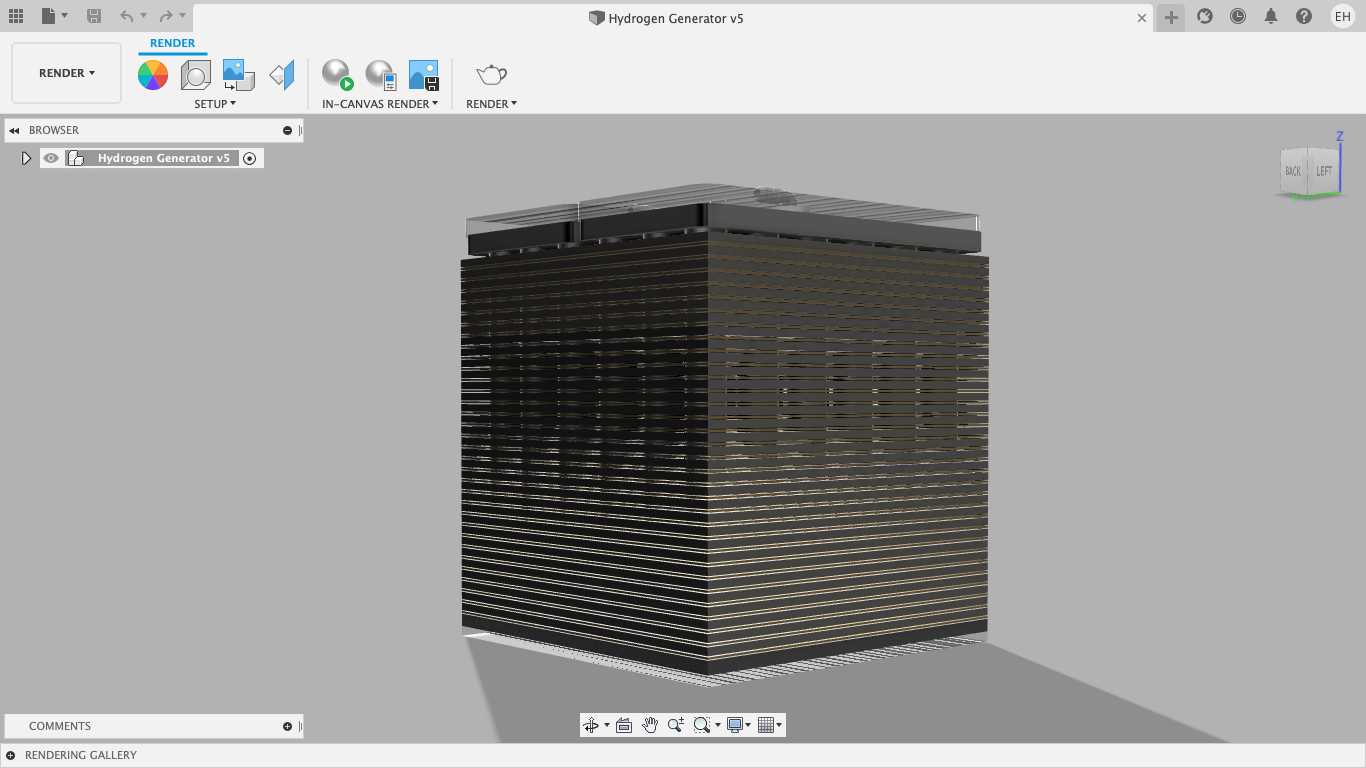

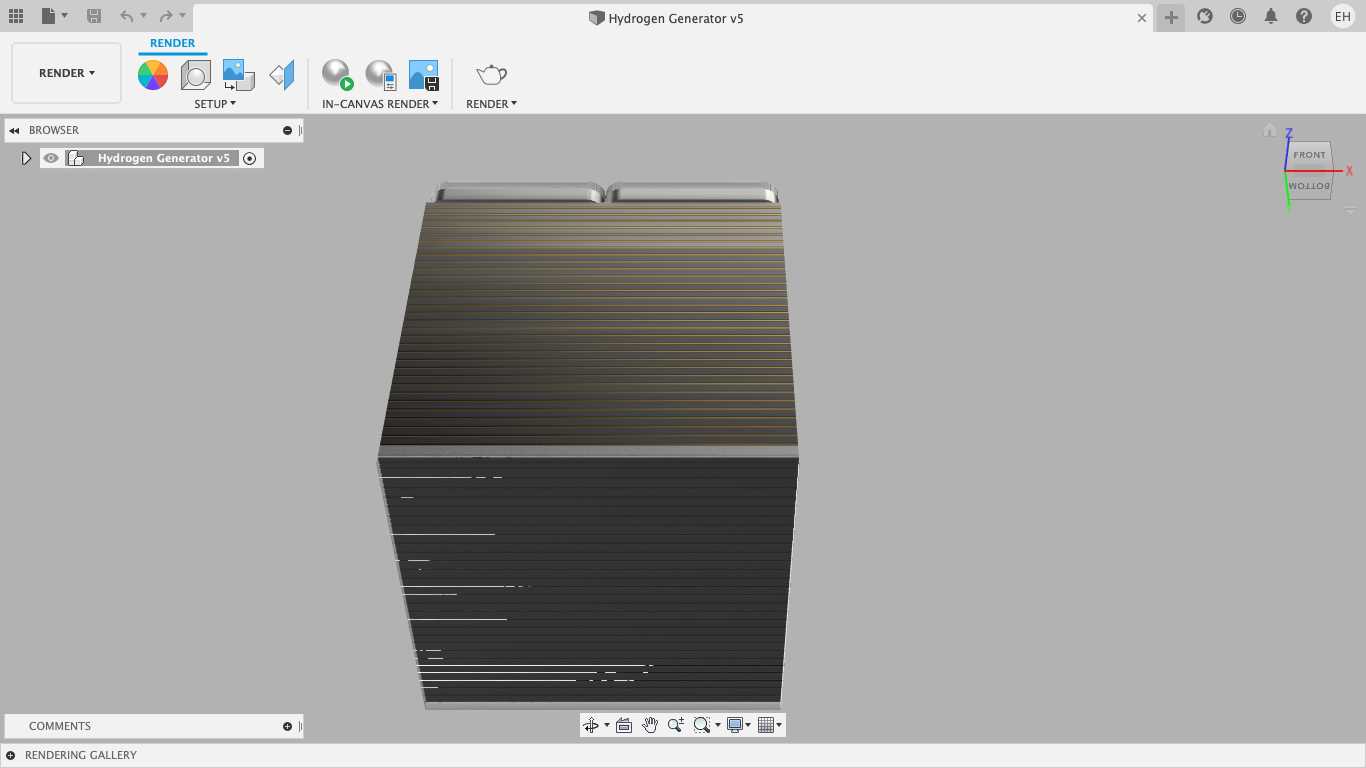

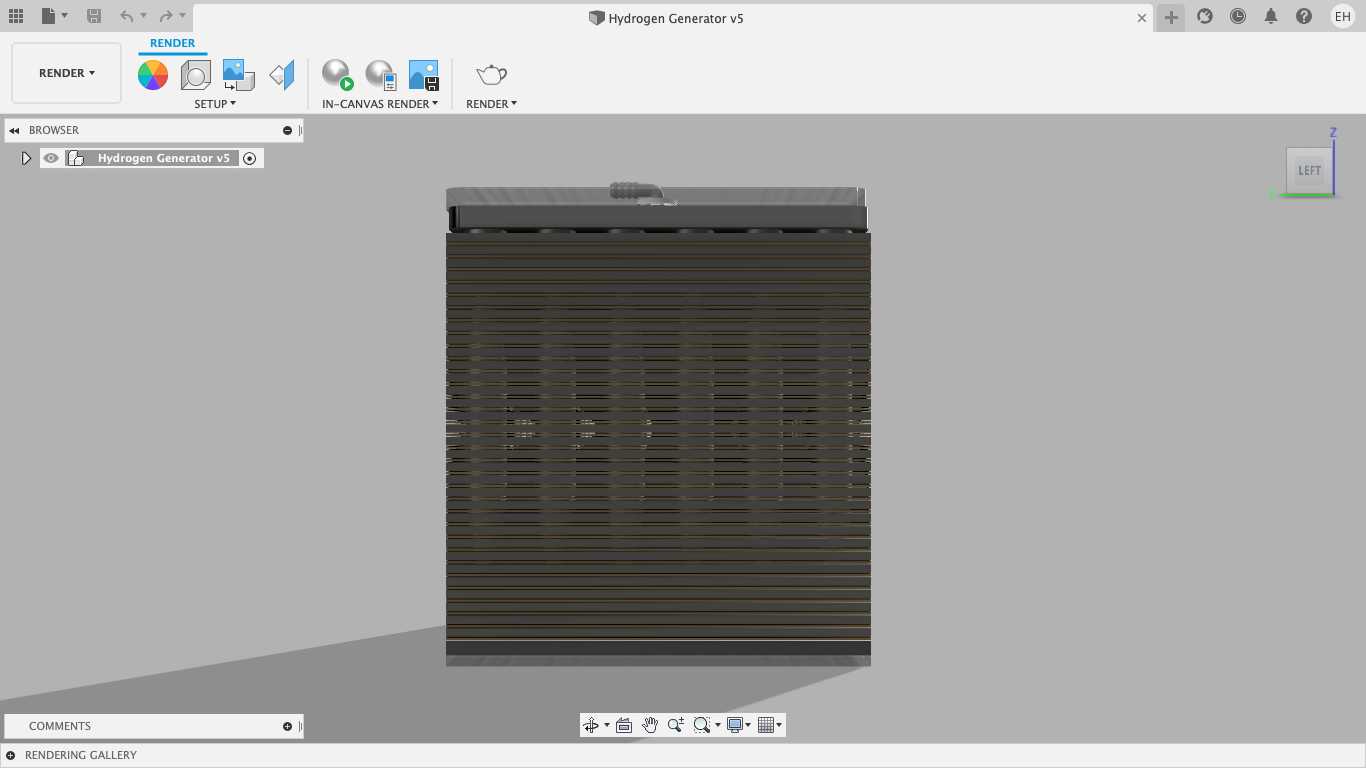

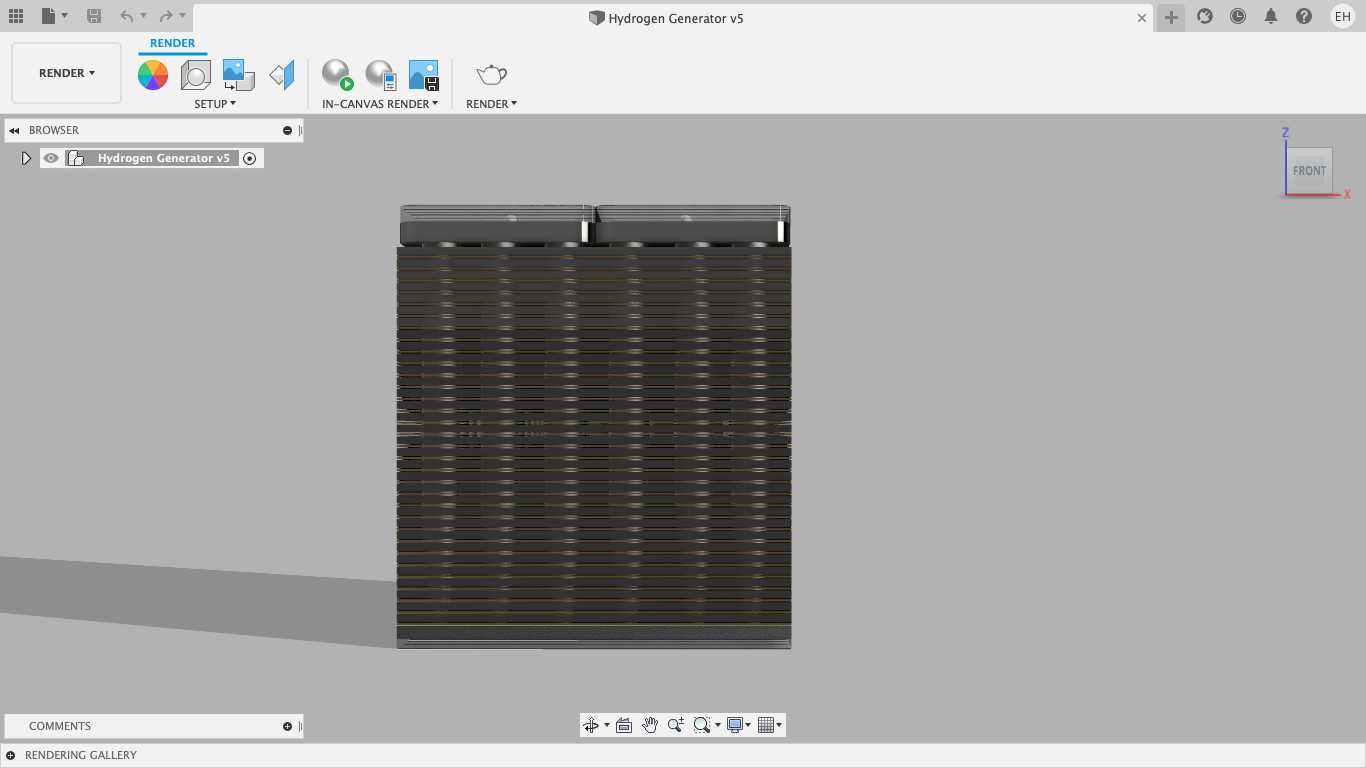

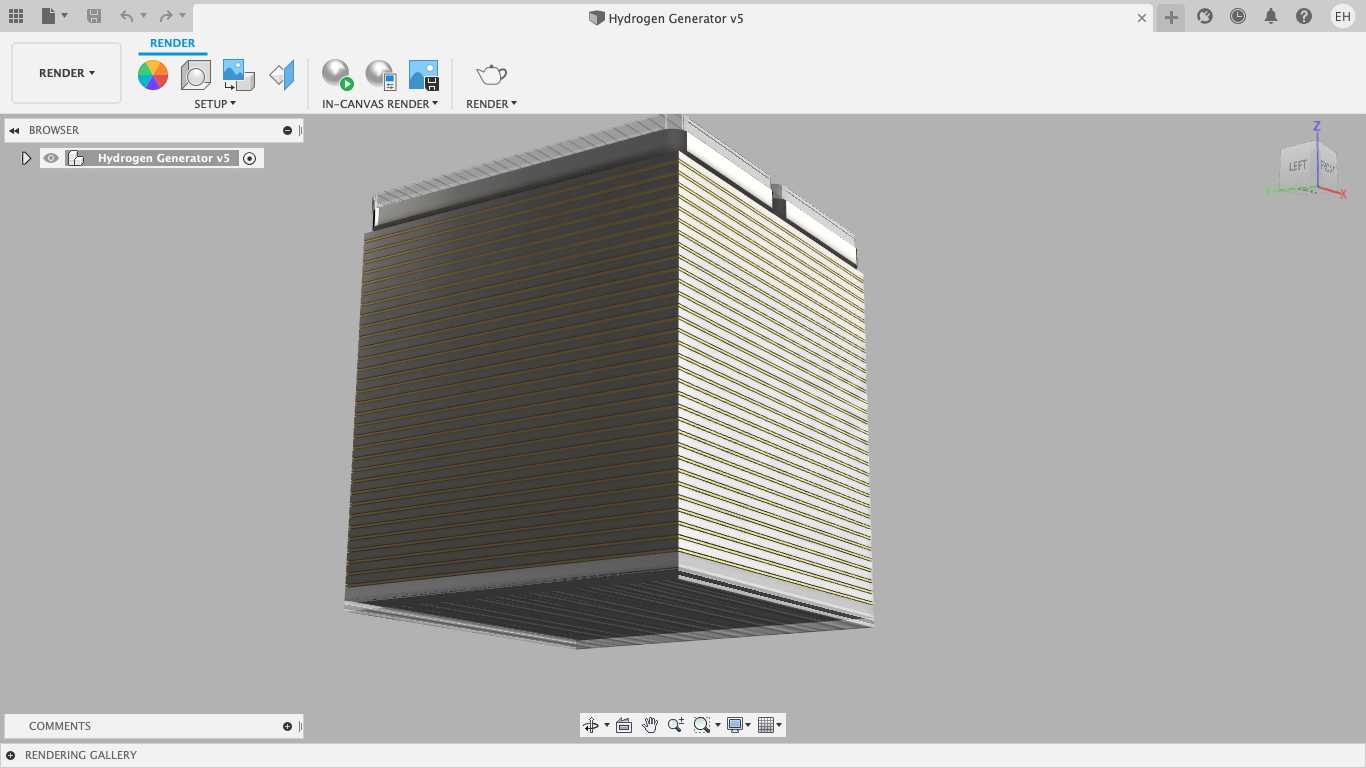

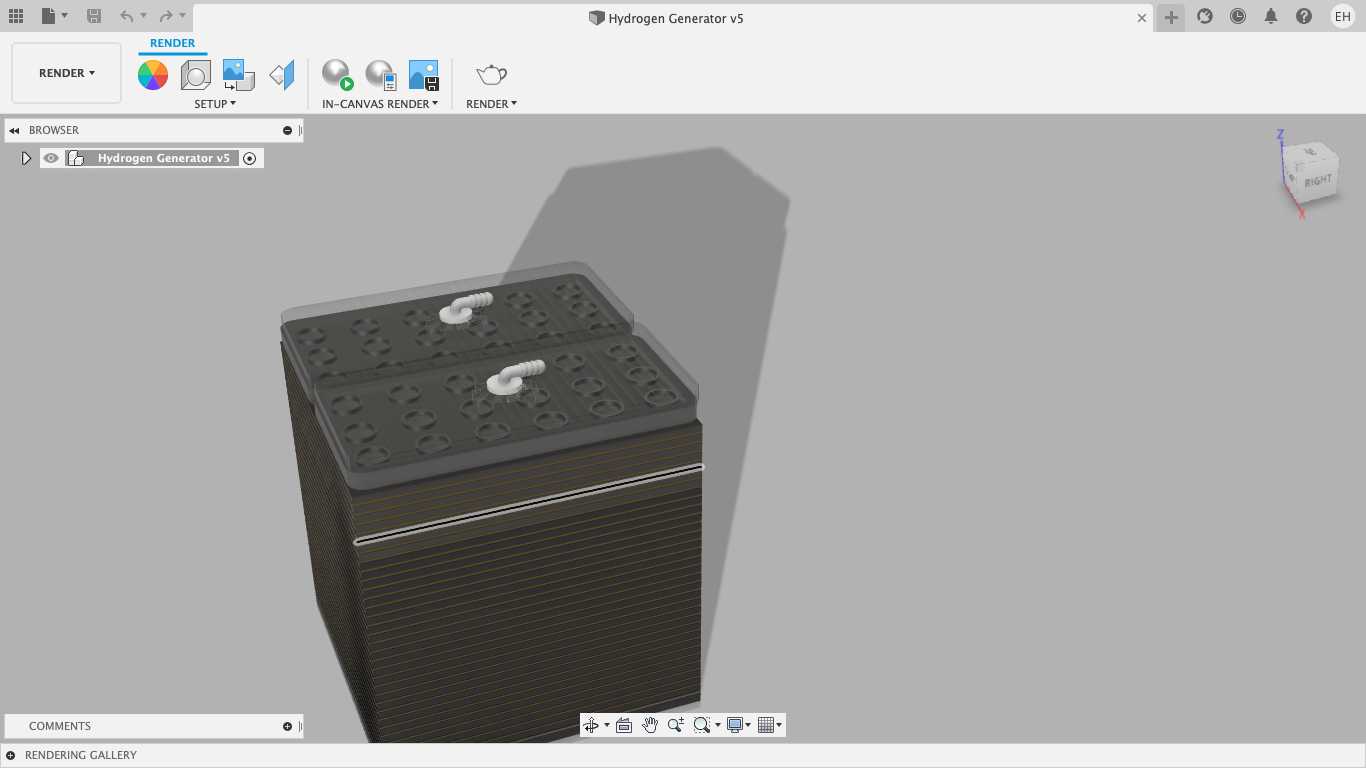

该氢气发生器主要面向小型分布式制氢场景，可适配实验室微量供氢、小型燃料电池测试平台供能、便携氢能演示装置配套等应用场景，能够稳定输出符合纯度要求的氢气气源，替代传统高压储氢罐在小流量用氢场景下的使用，降低高压储氢带来的运输、存储安全风险，适配桌面级实验空间、户外便携演示场景的安装使用需求。设备采用双单元并排堆叠的整体布局，整体外形为规整长方体结构，主体单元采用层叠式堆叠设计，单组单元设置五十层功能层板，层板间预留均匀的密封压合间隙，整体外轮廓方正，无外凸的尖锐结构，安装时仅需预留底部平整支撑面，侧面预留管路接口安装空间即可完成部署，无需额外搭建大型固定机架，适配小空间内的快速安装调试。功能设计上，每组单元内部布设三十六个独立的流体通道，可同时实现液体反应介质输入、气体产物输出的双向流体输送，通道布局采用均匀阵列排布，保证各层反应区域的介质分配均匀性，避免局部介质供给不足导致的制氢效率波动；顶部设置两组独立的流体接口，分别对应两个制氢单元的气液通路，可根据实际用氢需求选择单单元独立运行或双单元并联运行，灵活调整产氢流量范围，适配不同用氢负荷的使用需求。设计过程中重点考量了运行安全性，整体结构采用密封式层压设计，层板间设置密封结构保证内部反应腔室的密闭性，避免气液介质泄漏，同时结构强度经过校核，可承受内部反应产生的额定压力，杜绝运行过程中出现腔体破裂、介质喷溅的风险；外壳采用耐反应介质腐蚀的材质选型适配结构，可长期接触反应介质不出现腐蚀渗漏，延长设备整体使用寿命。外形层面，顶部的接口采用凸起式快接结构设计，无需额外工具即可完成外部管路的快速连接，设备整体重心位于结构几何中心位置，放置时稳定性优异，即使在轻微震动的桌面环境下也不会出现倾倒偏移，适配多场景下的稳定使用需求。
