叉型铰接连接头机械结构设计

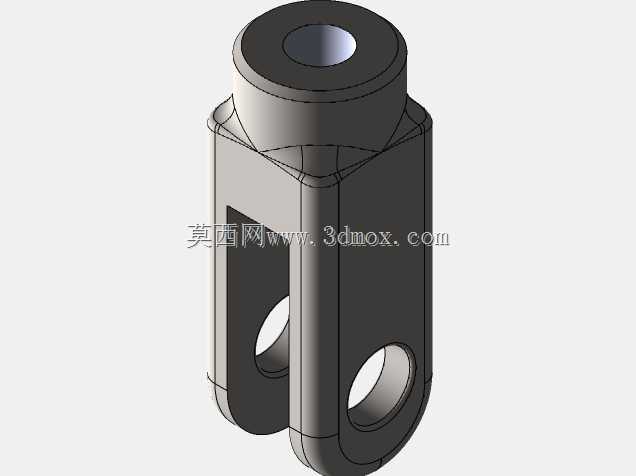

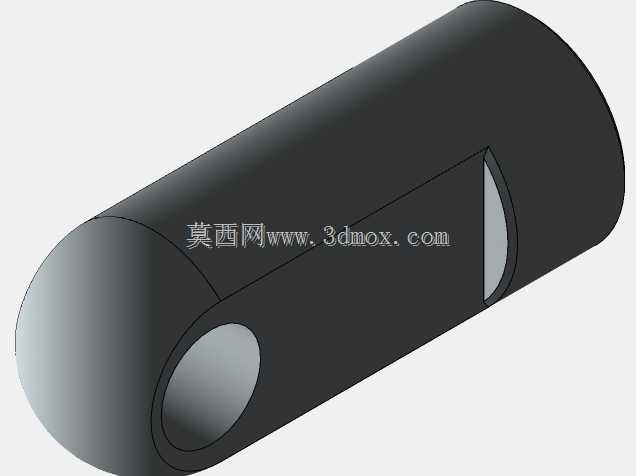

该叉型铰接连接头是机械传动与支撑系统中常用的铰接类构件，广泛应用于各类需要实现转动副连接、力传递与角度补偿的工业场景中，常见于工程机械的连杆机构、自动化设备的摆臂连接、输送线的张紧调节结构、农用机械的悬挂组件以及液压气动系统的活塞杆端部连接位置，能够在两个相对运动的构件之间实现可靠的铰接约束，既传递轴向的拉压力，又允许连接构件绕铰接轴完成设定角度范围内的摆动，避免刚性连接带来的应力集中与运动卡滞问题。从功能特性来看，该构件上部为带轴向通孔的圆柱端结构，可通过过盈配合、螺纹连接或者销轴固定的方式与上部杆件、活塞杆或者调节螺杆实现稳固对接，通孔可用于穿装锁紧件或者作为流体通路预留空间，满足不同场景的装配需求；下部为对称的双叉耳结构，两个叉耳上同轴设置有横向铰接孔，用于穿装铰接销轴，与配套的连接耳片实现铰接配合，叉耳之间预留有足够的开合间隙，能够容纳对接构件的端部，保证摆动过程中不会发生结构干涉。在设计思路上，该构件整体采用对称式结构布局，上部圆柱与下部叉耳的衔接位置做了圆弧过渡处理，有效降低应力集中系数，避免在交变载荷作用下衔接位置出现疲劳断裂问题；叉耳的厚度与铰接孔的孔径经过载荷校核匹配，能够保证在额定拉压载荷与摆动扭矩作用下，孔壁不会出现压溃变形，叉耳根部不会出现弯折失效；上部圆柱的外径与轴向长度充分考虑了常用配套杆件的连接尺寸范围，能够适配多数同规格的标准连接组件，具备较好的通用性。从外形尺寸与安装边界来看，该构件整体轴向高度适配常规铰接组件的安装空间要求，上部圆柱外径满足标准杆端连接的尺寸规范，下部双叉耳的外侧宽度控制在常规安装座的开口尺寸范围内，横向铰接孔的中心高度与上部圆柱的同轴度公差满足精密传动的装配要求，安装时仅需完成上部杆端的固定与下部铰接销轴的穿装锁紧即可完成装配，不需要额外的复杂调整工序，铰接摆动角度范围由叉耳间隙与对接构件的外形尺寸共同决定，能够覆盖多数工业场景下的摆动角度需求，同时构件整体外形规整，无多余突出结构，便于在紧凑的设备内部空间完成布置，不会与周边其他构件发生运动干涉。
