手持热熔胶枪结构设计三维数模

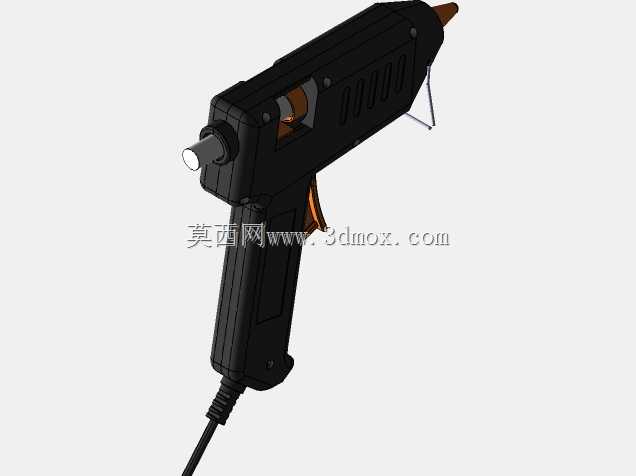

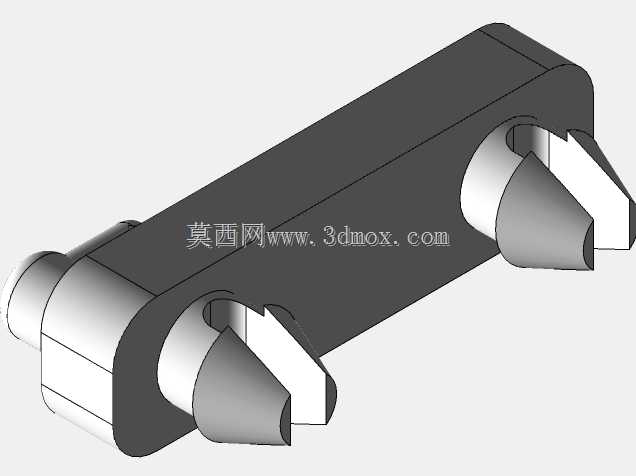

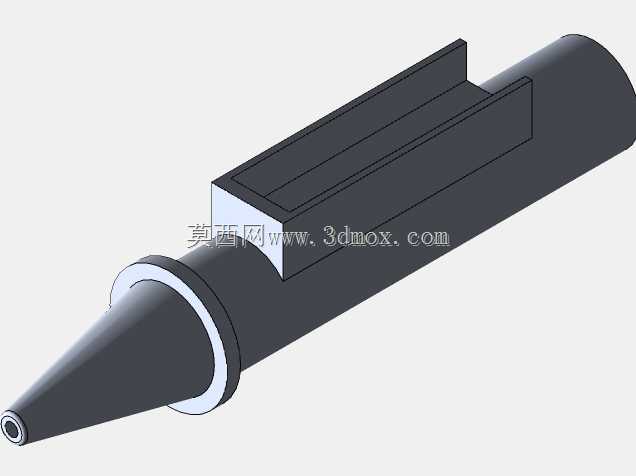

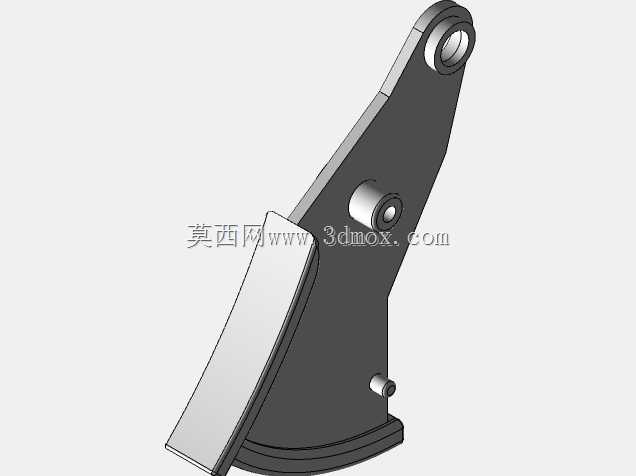

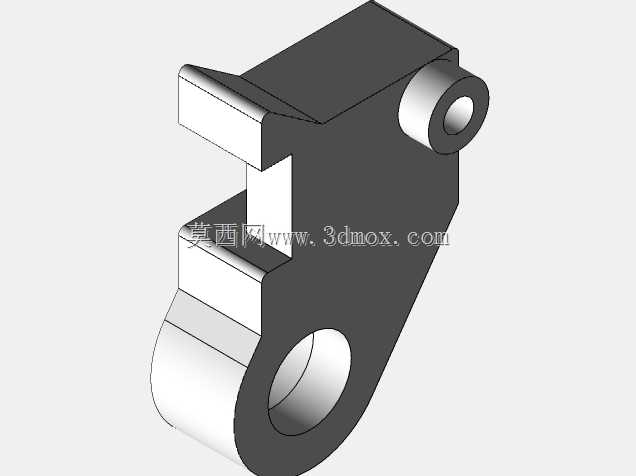

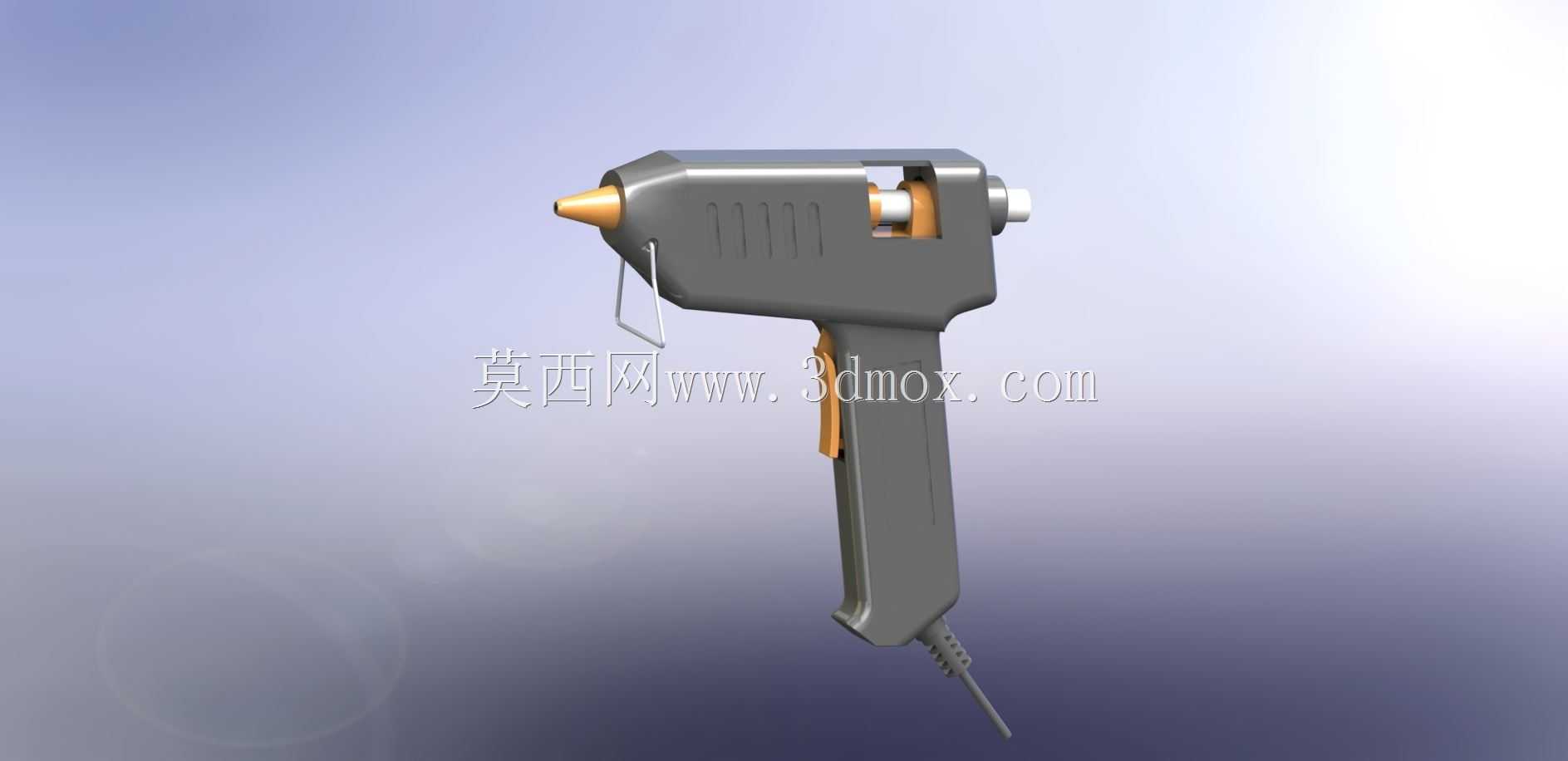

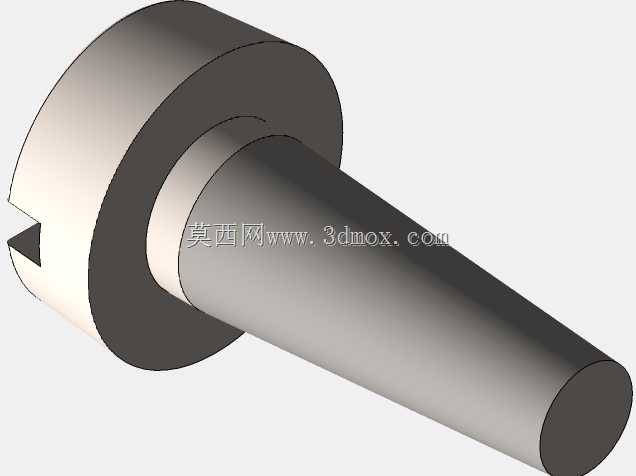

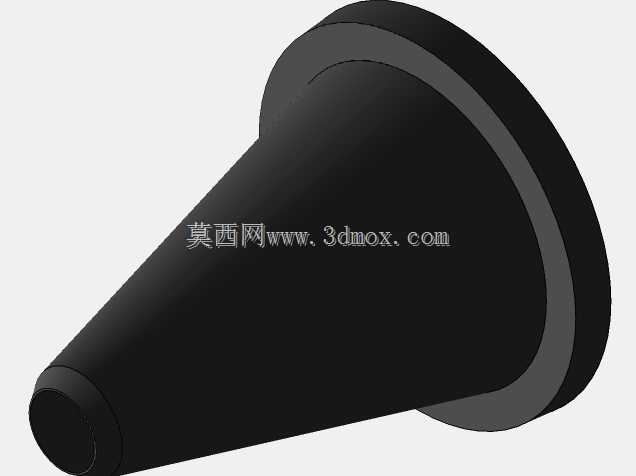

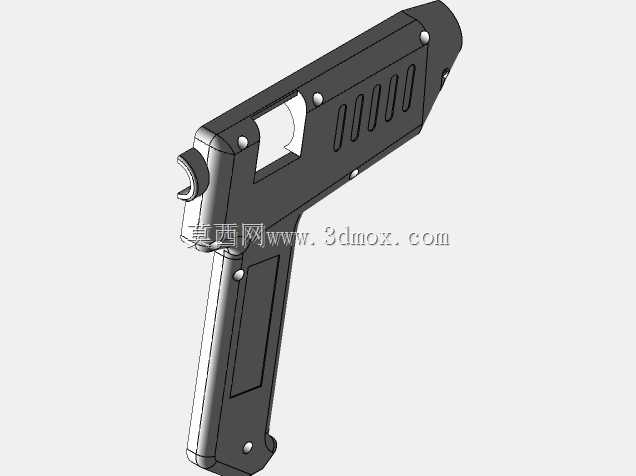

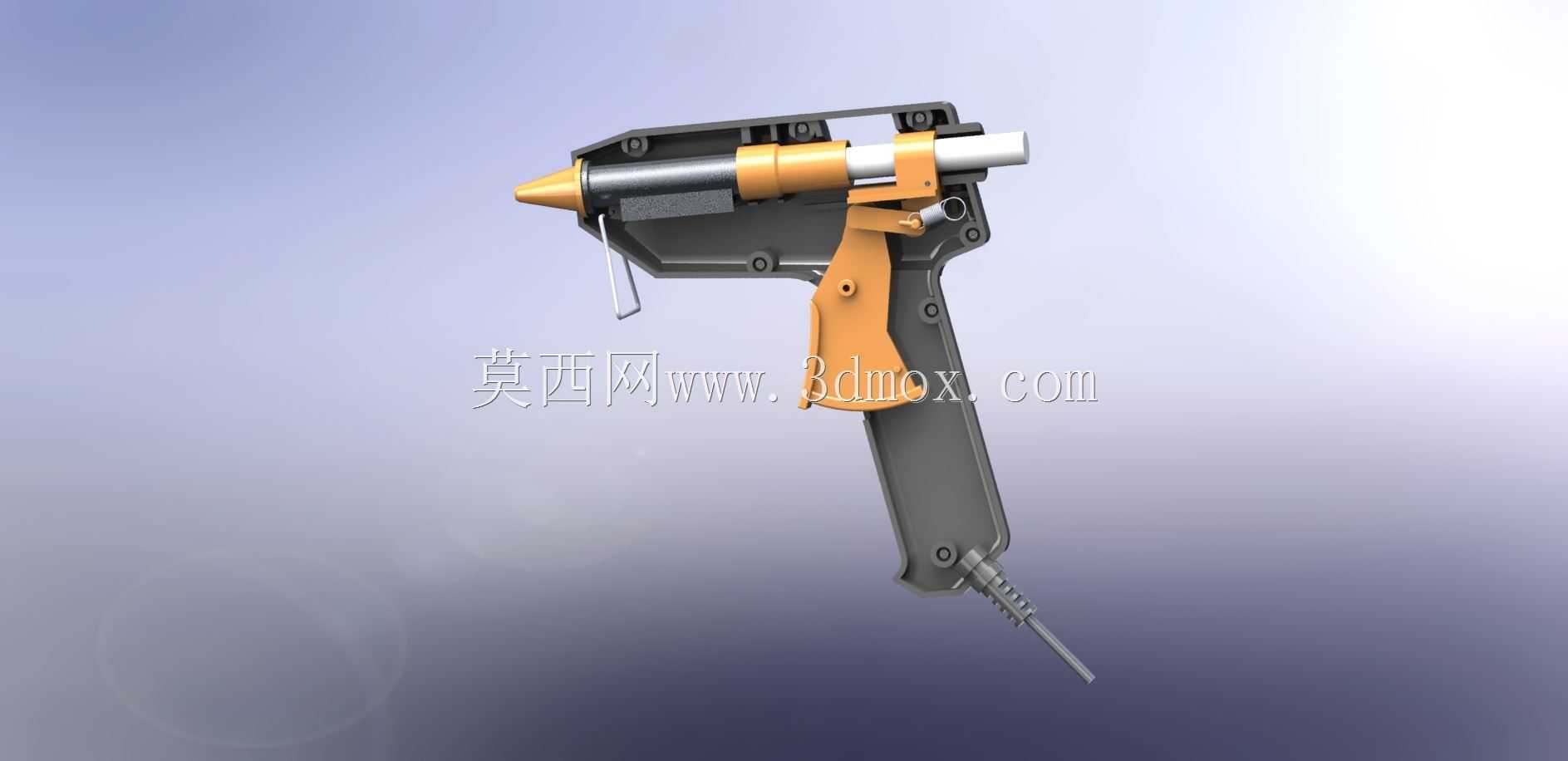

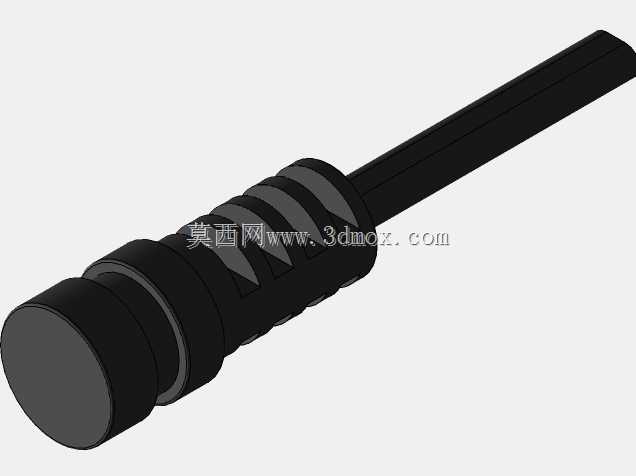

这款手持热熔胶枪的结构设计，充分贴合手工粘接、小型装配、包装封合、手工DIY等多场景的实际使用需求，整体采用枪式握持布局，握把区域做了贴合手掌弧度的曲面处理，长时间握持作业时可有效降低手部疲劳感。从功能实现逻辑来看，整机核心围绕胶棒进给、熔融加热、出胶控制三个核心模块做结构排布，扳机采用杠杆式传动结构，扣动扳机时通过内部联动的推片结构，将插入枪身尾部的热熔胶棒匀速向前推送，送料行程经过反复校核，既保证单次扣动扳机的出胶量可控，也避免送料过量导致的胶液溢流问题。加热模块布置在枪头出胶通道位置，采用内嵌式加热腔结构，胶棒进入加热腔后可快速熔融，枪头位置的铜质出胶嘴做了锥形收口设计，可精准控制出胶的落点，减少多余胶液的残留，出胶嘴外部设置有隔热防护结构，避免作业过程中误触高温部件造成烫伤。机身内部的走线沿壳体内侧的走线槽排布，电源线从握把底部引出，出线位置做了防弯折的护套结构，可承受日常使用过程中反复弯折拉扯的工况，提升线材的使用寿命。机身外壳采用上下分壳的装配结构，通过螺丝柱实现上下壳的紧固连接，壳体表面做了防滑的纹理处理，握持时不易打滑。从安装边界来看，整机外形尺寸适配常规成人单手握持的尺寸范围，枪身长度、握把直径都经过人机工程校核，尾部的胶棒插入孔适配市面上通用直径的热熔胶棒，无需额外定制耗材，通用性较强。设计过程中对各运动部件的间隙做了合理预留，扳机的转动位置设置有转轴限位结构，避免扳机行程过大造成内部传动件的损坏，各部件的装配公差控制在合理范围，既保证装配的便捷性，也避免使用过程中出现部件松动、卡滞的问题。枪身侧面设置有金属支架，放置时可通过支架将枪头抬离工作台面，避免高温出胶嘴接触工作台造成台面烫损，支架采用可转动结构，使用时可向上收起不影响握持操作。
