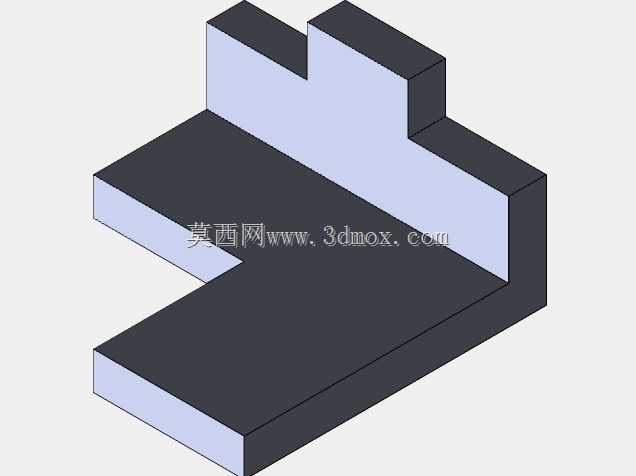

L型带凸台限位定位基座结构

该结构件属于工业装配场景中常用的定位支撑类构件，主要应用在自动化生产线的工位定位、工装夹具的基体搭建、小型设备的安装承载等场景，能够为待加工工件、装配组件提供稳定的承载平面与精准的侧向限位，避免作业过程中工件出现偏移、错位的问题，保障装配、加工工序的定位精度。从实际用途来看，这类构件常作为模块化工装的基础单元使用，既可以单独作为小型工件的定位挡块使用，也可以多个组合拼接，搭建出适配不同尺寸工件的承载工装，在电子元器件装配、小型五金件加工、非标自动化设备的工位布局中都有较高的使用频次，能够快速适配不同的工位定位需求，减少定制工装的加工成本与周期。在功能特性上，该构件采用一体化的实心块体结构，底部为平整的大面积承载平面，能够保证与安装台面的充分贴合，提升放置的稳定性；上部设置的两处凸起挡边形成了内凹的限位空间，能够对放置在底座平面上的工件实现两个方向的位置约束，凸起部分的垂直面经过平整度设计，能够与工件侧面紧密贴合，避免出现定位间隙；构件整体采用等厚设计，各个棱边做了规整的直角处理，既能够保证定位的基准精度，也便于在构件上拓展安装定位销、锁紧螺丝等附属配件，拓展使用场景。从设计思路来看，该结构遵循了机械定位构件的基准统一原则，将底部平面作为主安装基准，上部凸起的内侧垂直面作为定位基准，所有结构的形位公差都围绕这两个基准进行设计，保证定位面与安装面的垂直度要求，避免因基准偏差导致的定位误差；结构上采用对称式的凸台布局，让构件在承受侧向挤压力时受力更加均匀，减少长期使用后的形变概率，同时去除了不必要的冗余结构，在保证结构强度的前提下尽可能简化外形，降低加工难度，无论是采用金属铣削加工还是工程塑料注塑成型，都能够快速实现量产，适配不同的载荷使用需求。在外形尺寸与安装边界上，该构件整体呈L型延展布局，底部底座的长宽尺寸预留了充足的工件放置空间，上部凸台的高度根据常规小型工件的定位需求设置，既能够保证足够的限位接触面积，也不会因为凸台过高干扰工件的取放与加工作业；构件的厚度经过力学核算，在承受常规工位的工件载荷与侧向挤压力时不会出现弯折形变，安装时可以通过底部平面的通孔直接固定在工作台面或者工装板上，安装边界清晰，不会与周边的其他工装组件产生干涉，能够快速嵌入到现有生产线的工位布局中，不需要对原有工位进行大规模改造即可投入使用。
