马尼维拉杠杆式铰接传动连杆构件

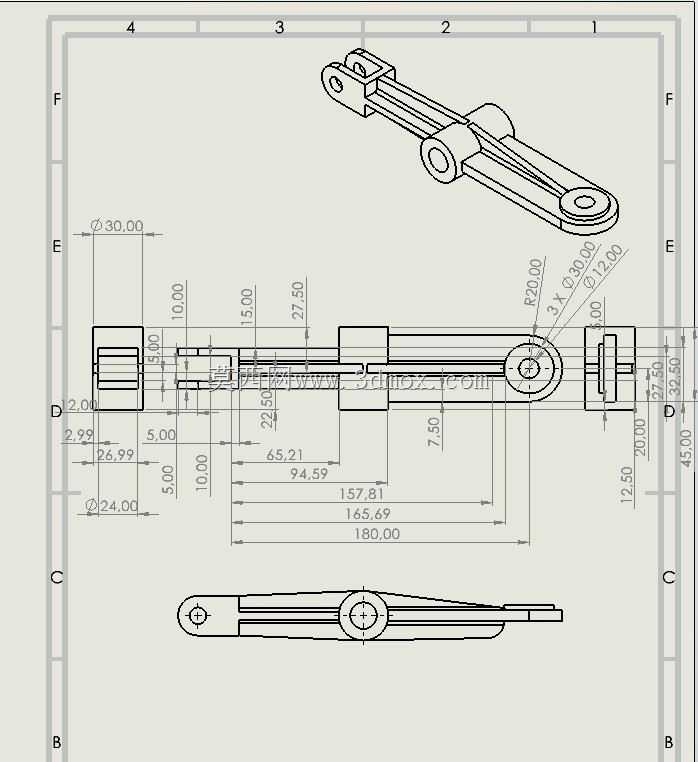

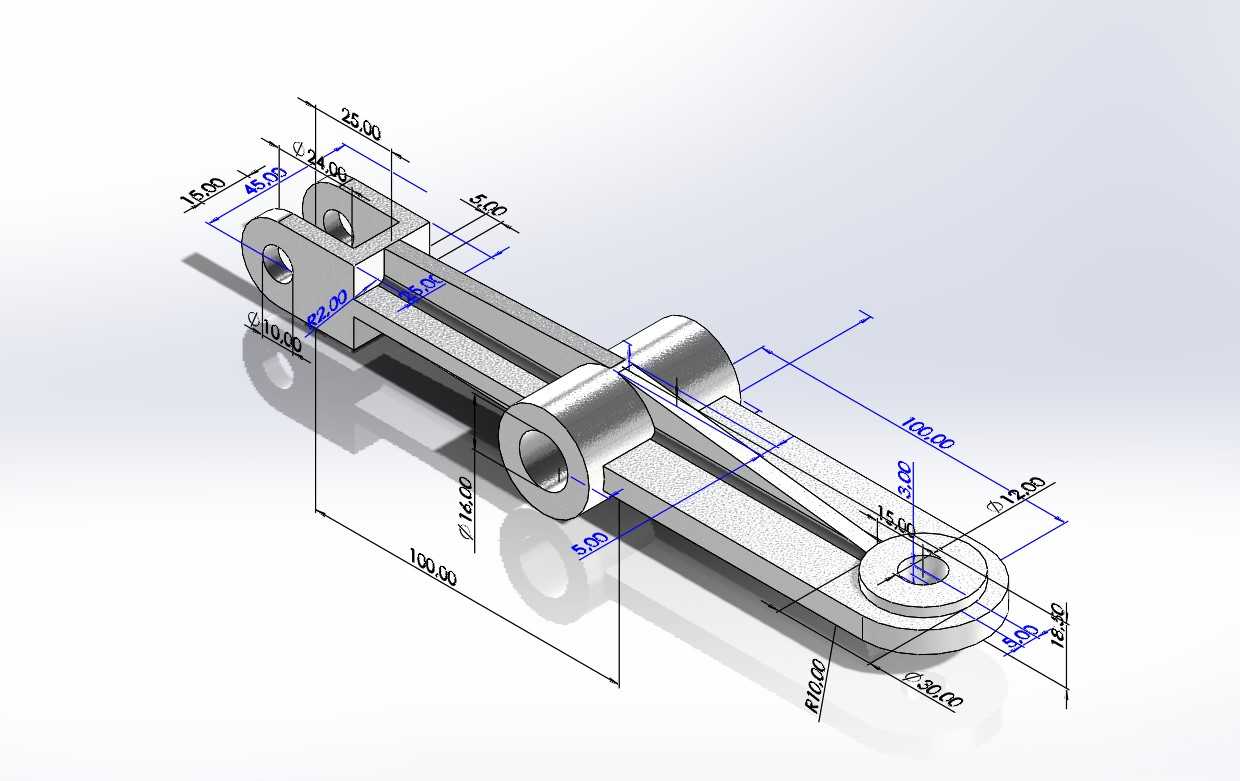

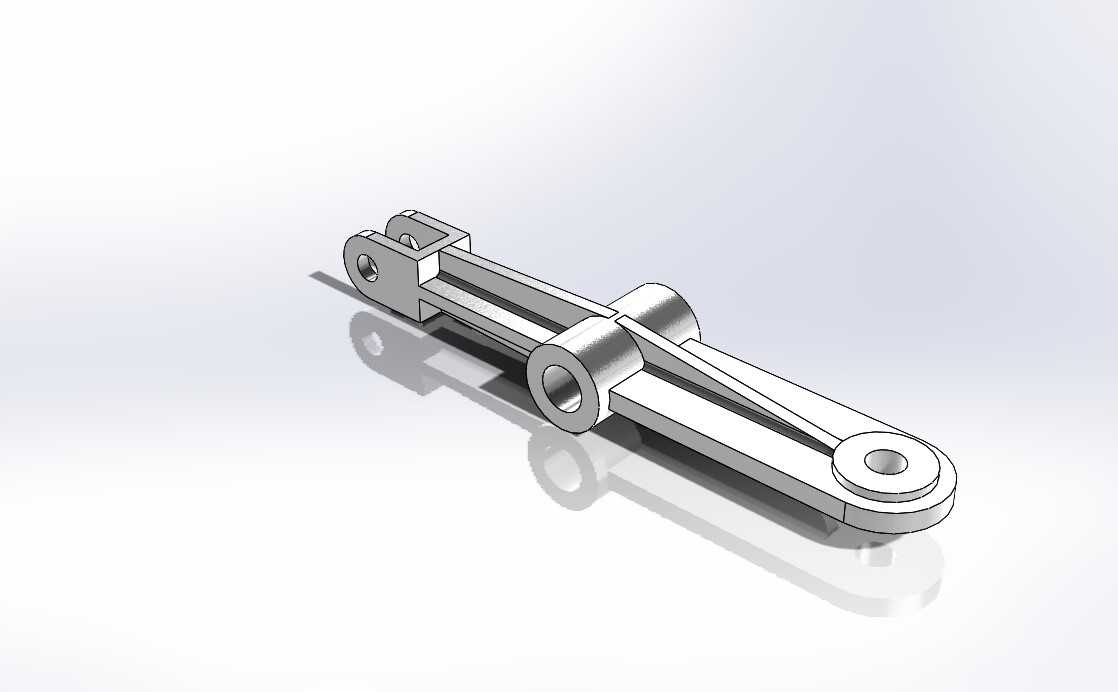

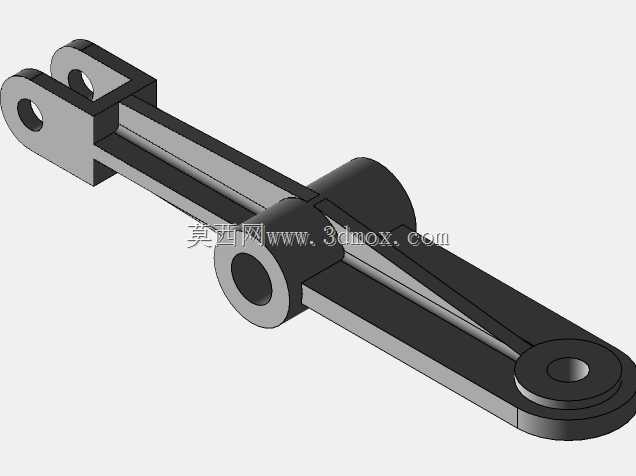

该铰接传动连杆构件属于机械传动系统中的核心传力部件，主要应用于需要往复摆动、定角度力矩传递的工业机械臂末端执行机构、工装夹具联动结构以及小型自动化设备的动作传递单元中，在轻工包装设备的夹取工位、非标自动化生产线的工件移位机构、小型起重装置的锁止联动结构中都能见到这类构件的应用，其核心作用是将输入端的直线推力或旋转扭矩，通过铰接点的转动配合转化为输出端的定角度摆动，实现动力的定向传递与动作轨迹的约束。从功能特性来看，该构件采用双平行连杆搭配三组铰接轴座的结构设计，输入端的单耳轴座用于连接驱动端的推杆或摆臂，中部的同轴轴套作为整个构件的转动支点，输出端的单耳轴座则连接执行端的工作部件，双平行杆的结构设计能够有效抵消传动过程中的侧向力矩，避免单杆结构在大负载下出现的侧弯变形，同时三组铰接位均采用通孔轴座设计，可配套标准圆柱销与滚针轴承使用，降低铰接转动时的摩擦阻力，提升构件往复动作的使用寿命。在设计思路上，该构件优先考虑了传力路径的合理性，所有受力筋条均沿力矩传递方向布置，杆身采用等强度的变截面设计，在铰接轴座位置做了局部加厚处理，避免应力集中导致的结构断裂，同时杆身中部做了镂空减重处理，在不降低整体结构强度的前提下减少构件自身重量，降低驱动端的动力负载。从外形尺寸与安装边界来看，该构件整体为长条形扁平结构，三个铰接孔的中心距按照固定传动比设定，安装时需保证中部支点轴座的固定基座具备足够的支撑刚度，输入端与输出端的铰接销需保持平行，避免出现卡滞现象，构件的摆动范围内无多余凸起结构，可适配狭小安装空间内的传动需求，铰接孔的内径尺寸适配行业通用的标准销轴，无需额外定制连接件即可完成装配，整体结构无复杂曲面，常规的铣削加工即可完成生产，制造成本较低，适合批量应用在各类中小型传动机构中。
