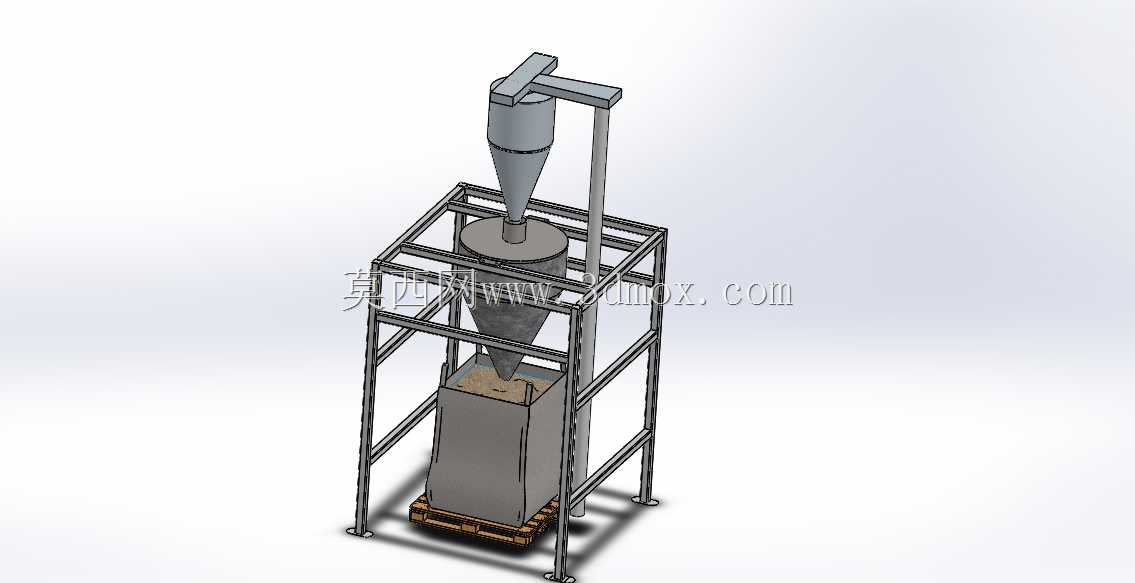

工业粉料旋风分离收集机架装置

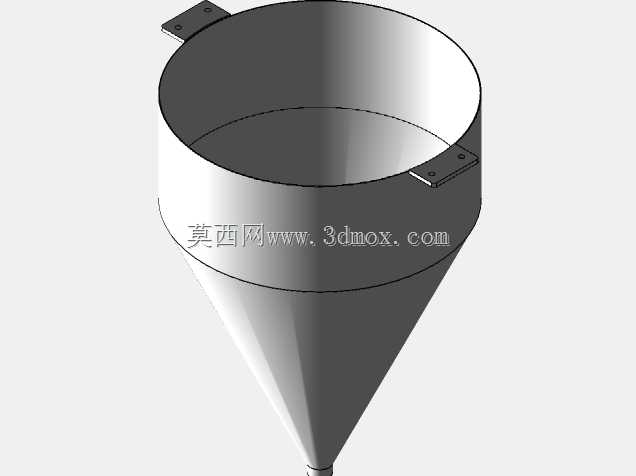

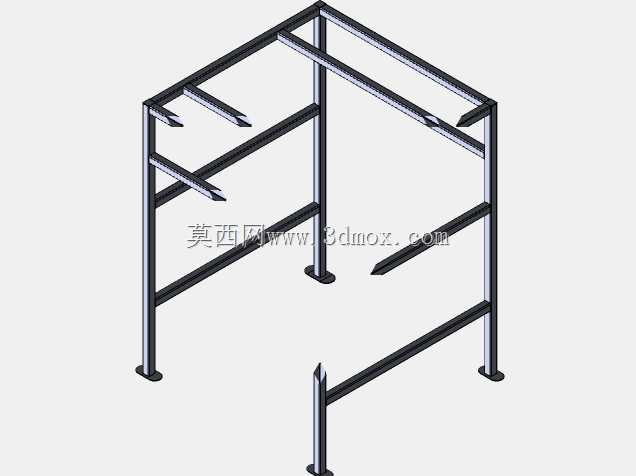

该装置主要应用于粉体加工、粮食储运、建材生产、化工原料处理等涉及散状粉料气力输送的作业场景，核心作用是完成气固两相流中的粉料分离与定点收集，避免输送过程中粉料弥散造成物料损耗与车间粉尘污染，适配吨袋散装接料的常规作业流程，可衔接前端气力输送管路，将携带粉料的气流导入分离结构完成料气分离。设备核心功能依托旋风分离结构实现，含尘气流从上部切向入口进入锥状分离筒体后，沿筒壁形成高速旋转流场，在离心力作用下密度较大的粉料颗粒被甩向筒壁，沿壁面滑落至下部出料口，脱除粉料的洁净气流则从顶部中心排气导管引出，可衔接后续除尘或排风管路，整套分离过程无运动部件，运行阻力低，分离效率适配常规粒径的工业粉料收集需求。设计阶段优先考虑作业稳定性与安装便捷性，整体采用方管焊接成型的框架式支撑结构，框架杆件排布经过载荷校核，可承载满料状态下分离筒体与接料吨袋的总重量，底部预留标准叉车托盘的放置空间，接料工位直接适配常规工业吨袋，无需额外定制接料容器，操作人员可直接通过叉车完成满料吨袋的转运更换，大幅降低接料换料的作业强度。框架侧面预留管路安装固定位，顶部的排气导管与进料接口均设置标准连接法兰，可快速匹配不同管径的现场输送管路，减少现场安装的改制工作量。外形尺寸适配常规车间室内安装需求，整体高度控制在常规厂房层高允许的安装范围内，框架底部支脚设置可调水平结构，可适配地面存在轻微不平整的安装场景，安装时无需额外浇筑复杂设备基础，仅需保证地面承载能力满足设备满载重量要求即可完成布设。设备整体结构紧凑，将分离结构、支撑框架、接料工位整合为一体式结构，无需现场拆分组装，布设后仅需衔接进料与排气管路即可投入使用，日常维护仅需定期检查筒体磨损情况与框架连接紧固度，维护成本极低，可长期连续运行在粉料输送收集的生产工位，有效提升散料收集作业的自动化程度，减少人工接料带来的粉尘暴露风险。
