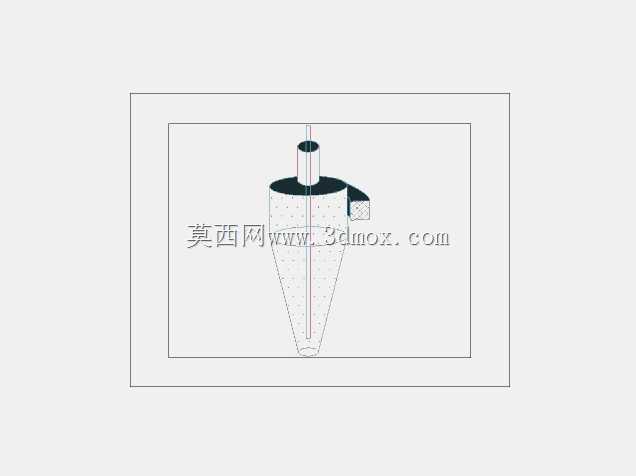

工业旋风分离除尘结构二维设计方案

该设计为工业场景应用的旋风分离除尘核心结构，主要面向车间粉尘收集、工业废气预处理、粉体物料气力输送末端气固分离等场景，可有效捕集生产过程中产生的干性粉尘颗粒，适配木工加工、金属打磨、粮食输送、建材生产等多类产生散逸性粉尘的作业工况，作为初级除尘单元可单独使用，也可搭配滤筒、布袋等精过滤设备组成多级除尘系统，降低后端精过滤模块的负荷，延长精滤元件的使用寿命。

从实际用途来看，该结构依靠离心力原理实现含尘气流的气固两相分离，无需额外配置滤材耗材，运行过程中无易损过滤部件，日常维护仅需定期清理集尘段积存的粉尘即可，运行阻力低，能耗表现优于同处理风量的滤式除尘设备，适合处理高浓度、大颗粒的含尘气流，可有效分离粒径5μm以上的固体颗粒，对于磨琢性较强的矿物粉尘、金属切屑粉尘有良好的适配性，不会出现滤材快速磨损、堵塞的问题。

功能特性层面，该结构采用经典的切向进气设计，含尘气流从筒体上部切向进入后，沿筒壁形成稳定的向下旋转外涡旋，气流在旋转过程中产生的离心力将密度远大于气体的粉尘颗粒甩向筒壁，粉尘颗粒接触筒壁后失去动能，沿壁面滑落至下部锥形集尘段，净化后的气流到达锥体下部后折返形成向上的内涡旋，最终从顶部的排气芯管排出，完成整个气固分离过程。顶部的排气芯管插入筒体内部一定深度，可避免进气短路，提升分离效率，下部的锥形段采用渐缩结构，可逐步提升外涡旋的旋转速度，增强离心分离效果，同时避免已分离的粉尘被上升内涡旋重新卷吸带出。

设计思路上，该结构充分平衡了分离效率、运行阻力与加工难度三个核心指标，筒体段采用等直径圆柱结构，降低卷板加工的工艺难度，锥形段的锥角选取适配常规工业粉尘的滑落角度，避免粉尘在锥壁积存搭桥，进气口采用矩形截面设计，可保证进入筒体的气流形成稳定的旋流场，减少内部紊流带来的能量损耗与二次扬尘。整体结构无复杂异形曲面，所有部件均可采用常规金属板材卷制、焊接加工，制造成本低廉，适合批量生产应用。

外形尺寸与安装边界方面，该结构整体为立式同轴布置，上部圆柱筒体直径与处理风量直接匹配，常规工况下筒体截面风速控制在3-4m/s区间即可保证稳定的分离效果，整体高径比适配常规工业厂房的层高要求，安装时仅需在顶部预留排气管道对接空间，侧面预留进气管道对接空间，下部锥形段末端需配套锁风卸灰装置，避免外部空气漏入内部破坏旋流场，安装基础仅需承受设备自身重量与内部积尘重量即可，无需额外的高强度承重结构，设备周边预留不小于0.5m的检修空间即可满足日常维护需求。
