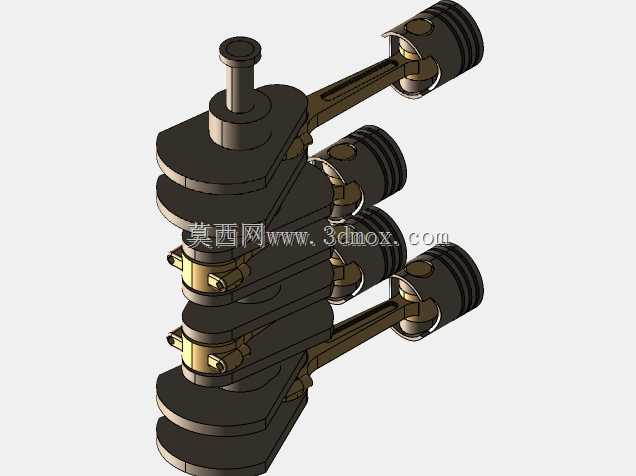

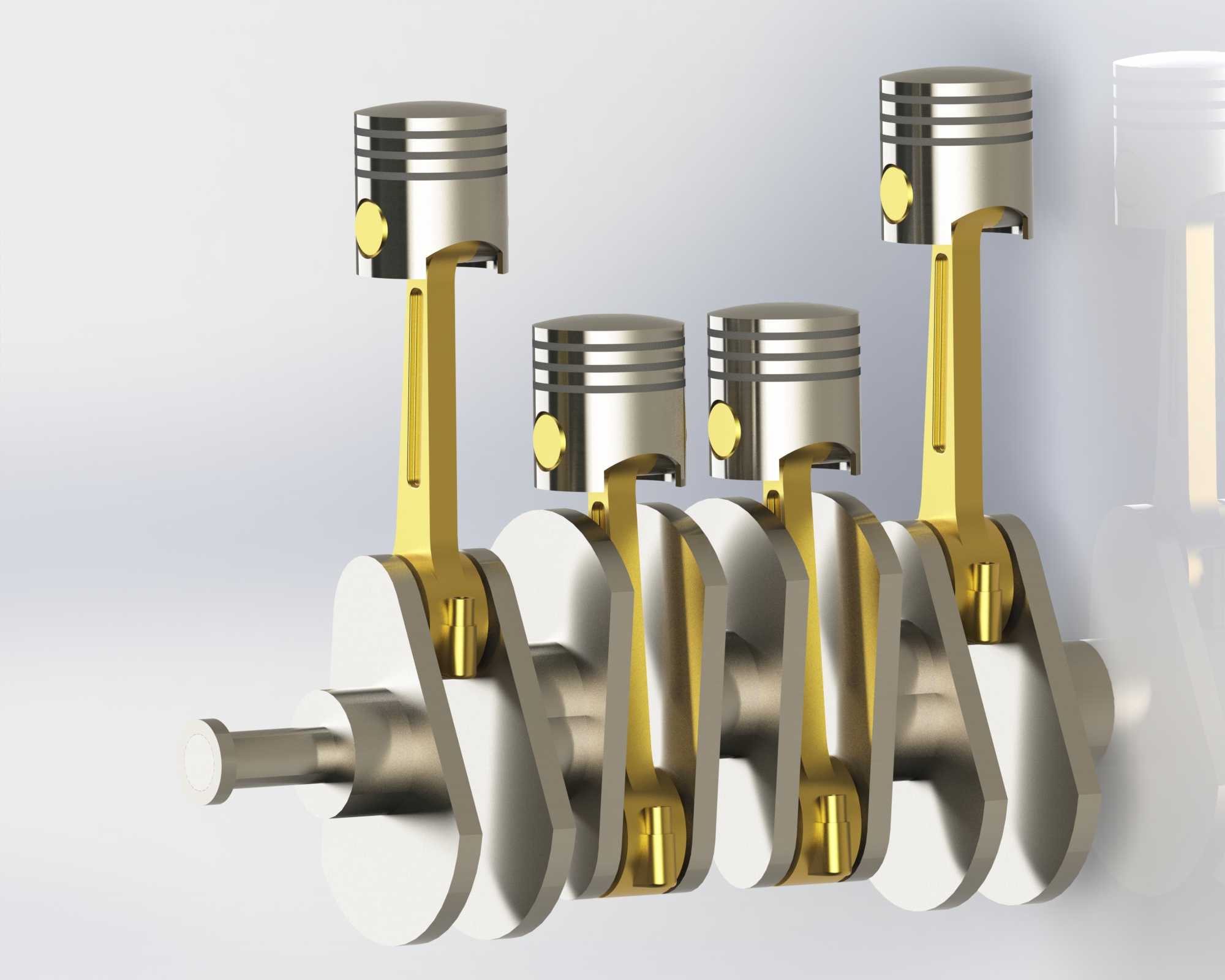

直列四缸内燃机曲柄连杆机构结构展示

该模型还原的是民用动力领域应用最广泛的直列四缸内燃机核心曲柄连杆机构，这类结构是小排量乘用车、通用小型发电机组、农用作业机械、轻型工程机械动力单元的核心组成部分，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是整套动力输出系统的动力源头。整套机构的设计围绕往复运动到旋转运动的高效转化展开，四个活塞沿气缸轴线呈等距直列排布，对应曲轴上四个相位差互为180度的曲柄销，能够保证四个气缸按设定做功顺序交替输出动力，让曲轴运转的扭矩输出更平顺，大幅降低动力输出过程中的振动与冲击，相比单缸、双缸结构，四缸布局在动力输出连续性、运转平顺性、结构紧凑度之间取得了极佳的平衡，适配绝大多数中小功率动力需求场景。模型完整呈现了活塞、活塞环、活塞销、连杆、曲轴、平衡配重块的全部装配关系，活塞部分采用轻量化裙部设计，搭配三道活塞环结构，分别承担气密封、油膜控制、刮除多余机油的功能，保证燃烧室的密封性能，避免做功行程的燃气窜入曲轴箱，同时控制气缸壁润滑油膜厚度，减少机油异常消耗。连杆采用工字形截面设计，在保证结构强度、能够承受活塞往复运动的交变冲击载荷的前提下，尽可能降低自身往复运动质量，减少高转速下的惯性力损耗；连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销紧固连接，小头通过活塞销与活塞铰接，铰接部位预留了充足的润滑间隙，能够适配压力润滑系统的机油通路，保证高负荷运转下的摩擦副润滑效果。曲轴部分采用整体式锻造结构设计，每个曲柄臂都集成了平衡配重块，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，进一步降低整机运转振动；曲轴主轴颈与曲柄销之间设计有贯通的润滑油道，能够将主油道的压力机油输送到连杆轴承部位，形成稳定的压力油膜，减少摩擦副的磨损。整套机构的安装边界以曲轴主轴颈的同轴度为装配基准，四个活塞的轴线保持平行且与曲轴主轴颈轴线垂直，各缸活塞的上止点、下止点位置严格对应曲柄的回转半径，保证燃烧室容积的一致性，避免各缸做功不均匀导致的运转抖动。这类结构的设计需要反复平衡轻量化与结构强度的关系，既要控制往复运动件的质量来提升动力响应速度，又要保证部件能够承受爆燃工况下的瞬时冲击载荷，同时还要兼顾加工装配的工艺性，让各个摩擦副的配合精度满足长时间高负荷运转的可靠性要求，是内燃机设计中技术成熟度最高、应用场景最广的核心动力结构。
