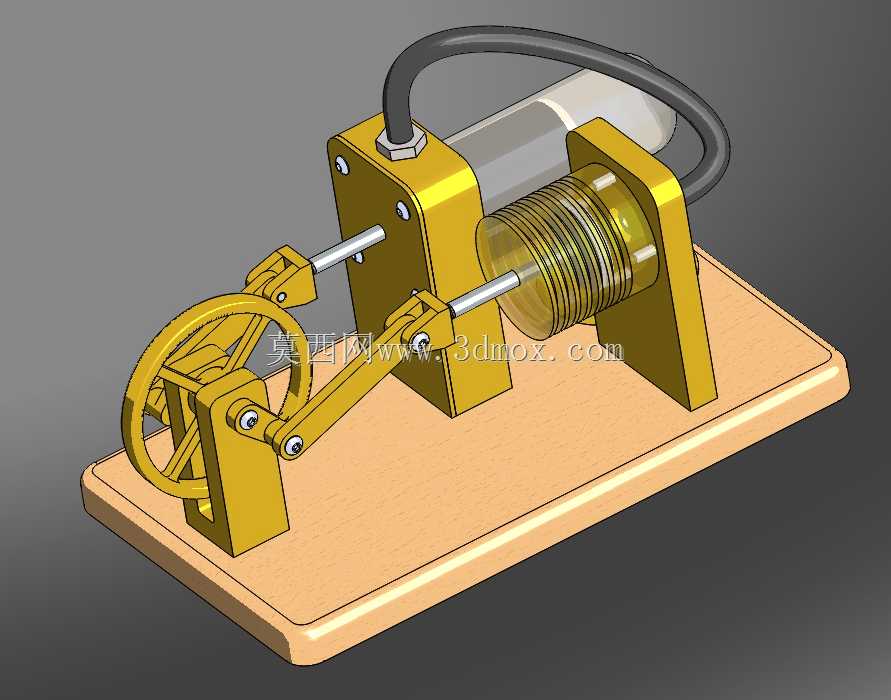

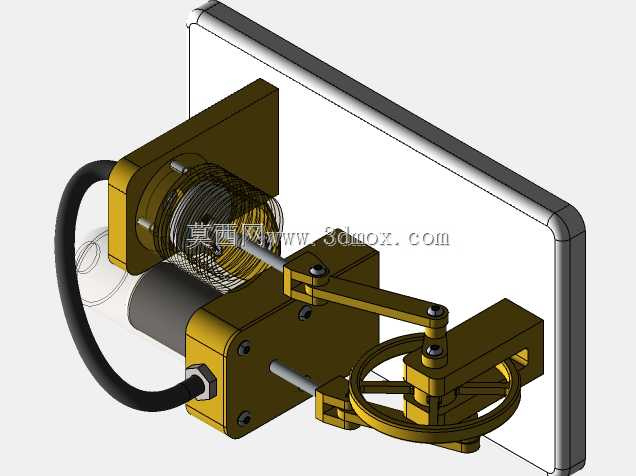

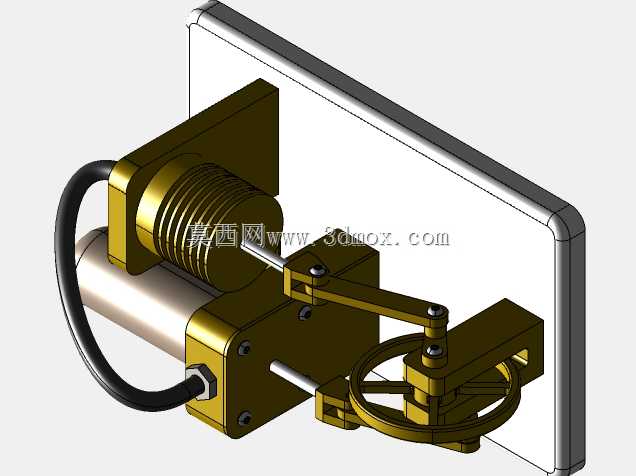

桌面式斯特林热力循环动力装置

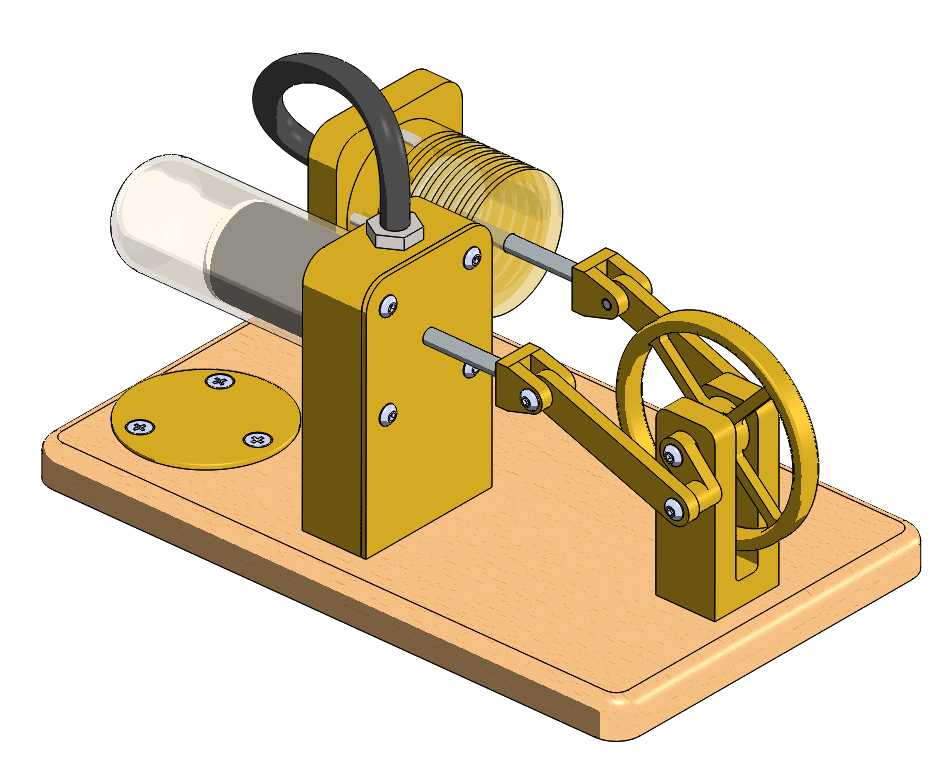

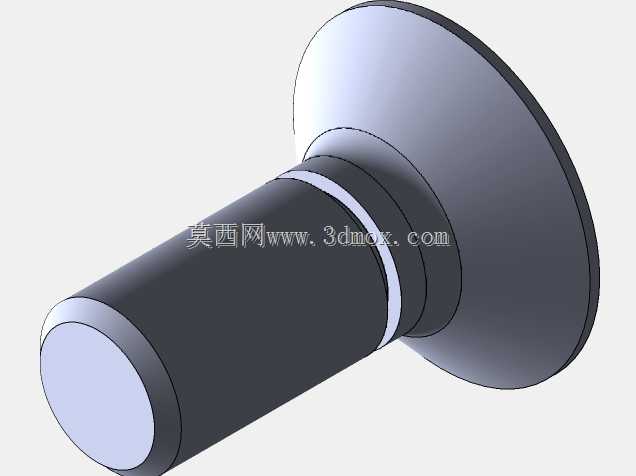

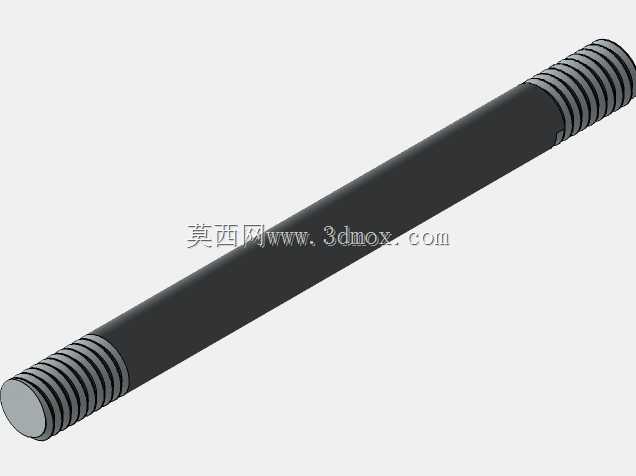

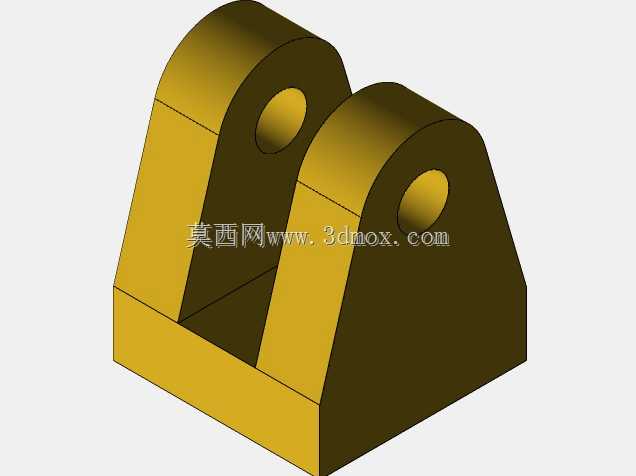

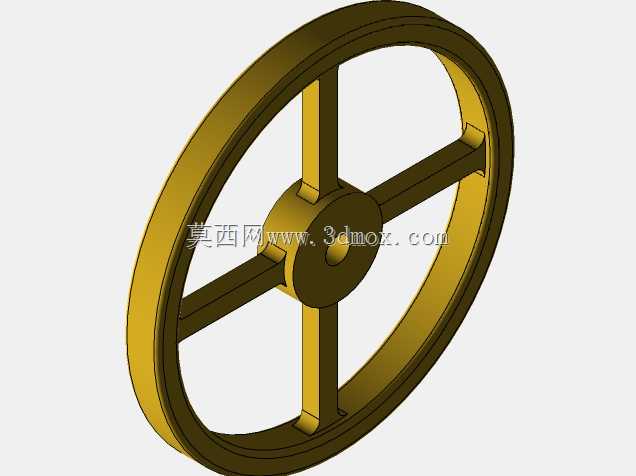

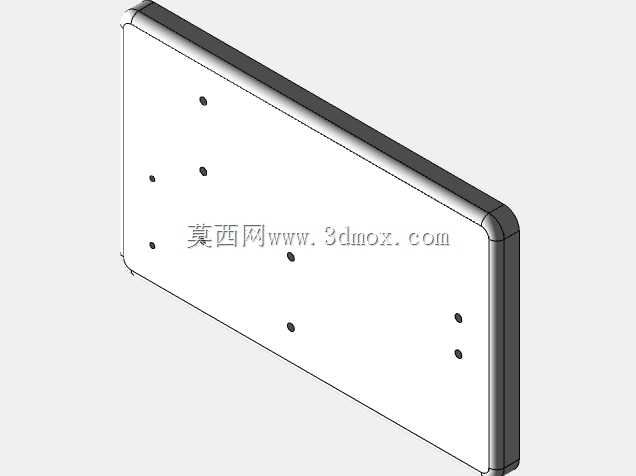

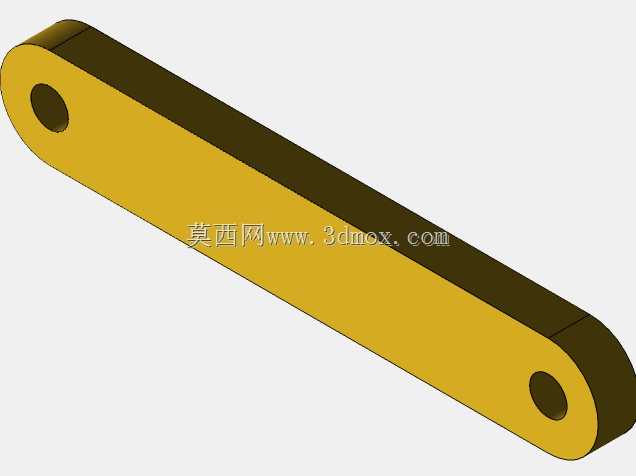

这款斯特林动力装置属于外燃式热力循环设备，核心依托封闭工质在高低温区间的周期性压缩、膨胀过程完成热能到旋转机械能的转换，在分布式低热值能源利用、科普教学演示、小型便携动力供给场景中有着广泛的适配空间。在民用科普领域，它可以直观展示外燃机的工作逻辑，帮助学习者理解热力循环的能量传递路径；在小型特种动力场景中，它可适配太阳能、生物质能、工业余热等多种热源形式，为低功耗外置设备提供稳定的动力输出，不受海拔气压变化的明显影响，运行过程无爆震、噪音水平极低。从功能特性来看，装置采用双缸同轴布局，一侧为置换缸负责驱动封闭工质在冷热腔之间往复流动，另一侧为动力缸负责将工质膨胀的压力能转化为直线往复作用力，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，飞轮自带的转动惯量可以保障整个循环过程的运转平顺性，避免出现死点卡顿问题。整套装置的设计思路遵循模块化装配逻辑，支撑支架采用对称式立式结构，既为气缸组件提供稳定的定位支撑，也预留了足够的散热间隙避免热量堆积影响冷腔温控效果；连接管路采用耐温柔性金属材质，可适配装配过程中的微小公差，同时保障封闭工质腔的密封性能，减少工质泄漏带来的效率衰减；底部采用平整木质安装基座，所有运动部件的固定点位均做了沉头定位设计，既可以降低整机运行的振动传递，也能快速固定在展示台架或实验平台上。从安装边界来看，整机采用卧式布局，横向安装尺寸适配常规桌面展示空间，飞轮侧预留了足够的旋转安全间隙，动力输出端可直接连接小型发电机、传动演示组件等外接负载，置换缸端预留了热源放置空间，可适配酒精灯、小型电热片等多种常规加热源，不需要对主体结构做额外改造即可完成不同热源的适配调试。整套传动结构的铰接点均采用耐磨销轴连接，长期往复运行下的磨损量极低，日常维护仅需定期对铰接点位做润滑保养即可，不需要复杂的拆解检修。
