剪式螺纹传动手动顶升支撑装置

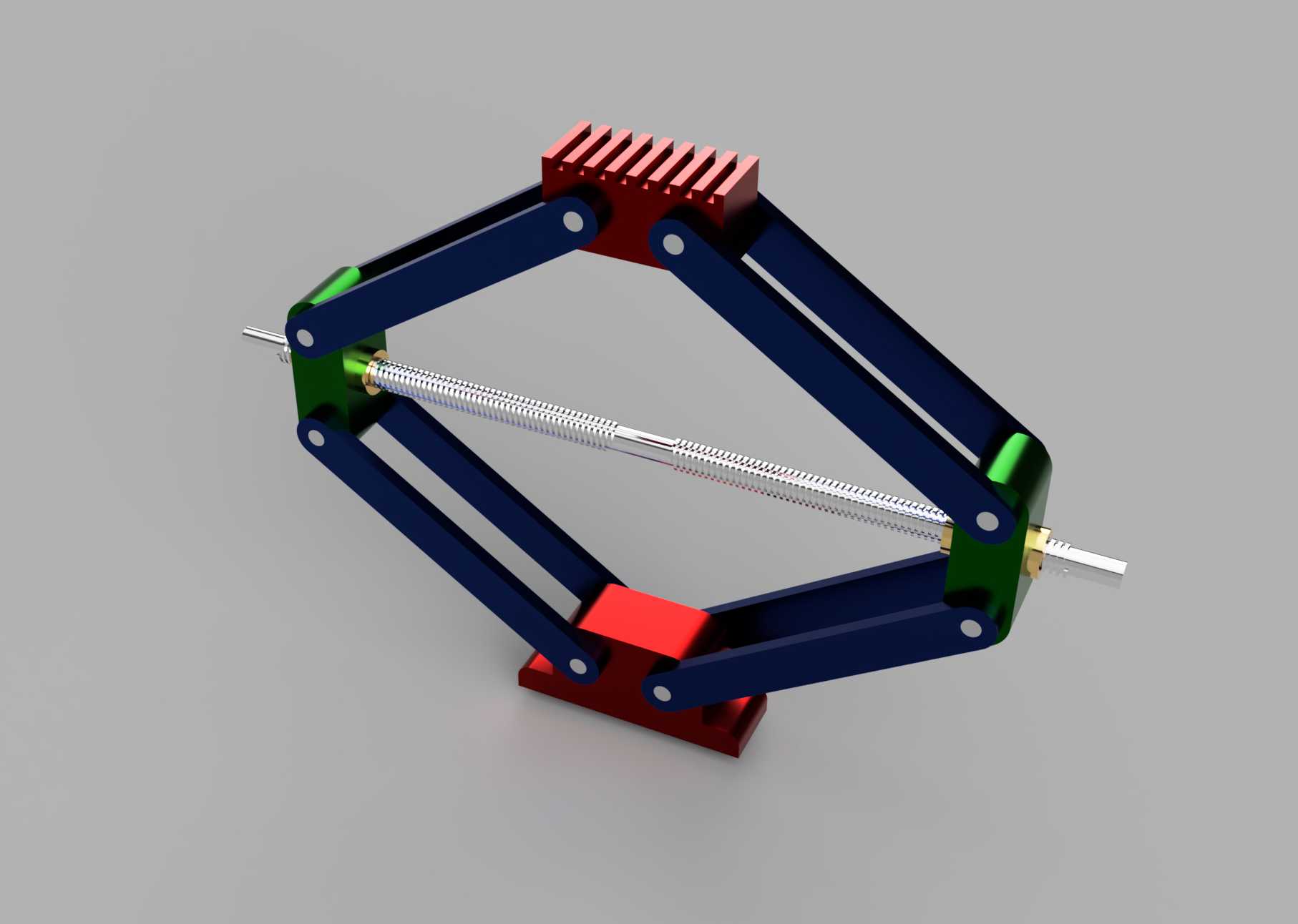

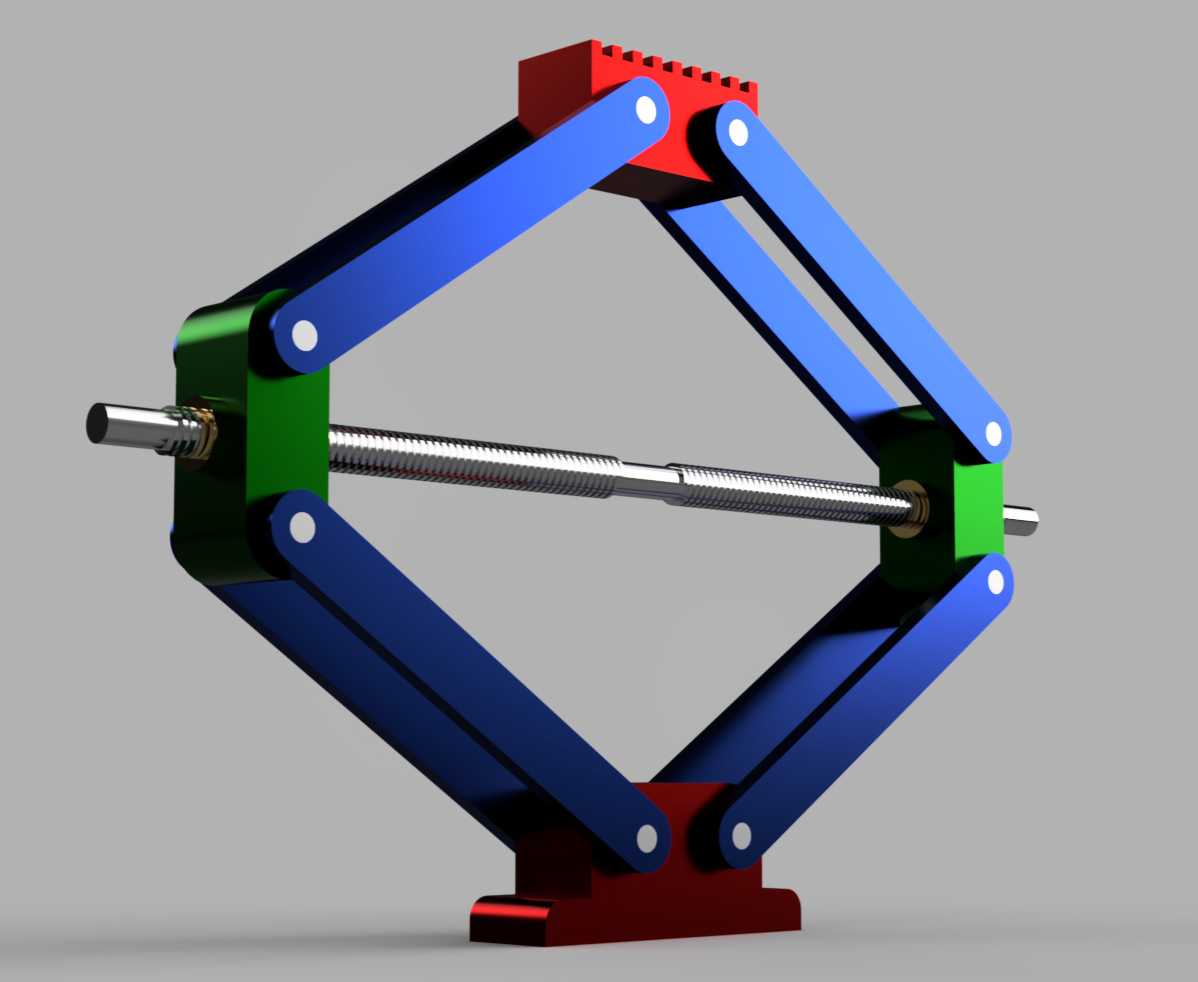

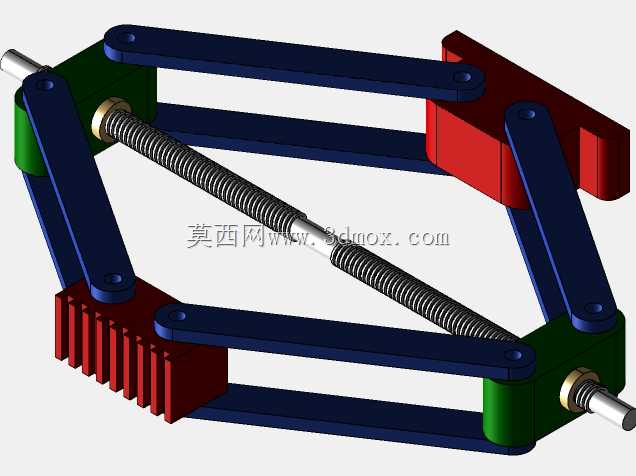

该款手动剪式顶升装置，主要应用于小型设备检修、轻型构件临时支撑、家用车辆应急换胎、精密装配工位的高度微调等场景，属于轻载手动起重支撑类工具，依靠人力驱动即可完成顶升作业，无需外接动力源，适配无供电、空间受限的作业环境，可在狭小操作空间内完成稳定的高度调节与承重支撑。从实际用途来看，它可在汽修场景中支撑车辆底盘侧部，配合轮胎拆卸更换作业；在小型机电设备检修时，托举设备局部构件留出检修操作空间；在木工、金工的小件装配场景中，微调工件的水平高度与支撑角度，满足装配对位的精度需求。产品核心功能特性围绕稳定承重、平稳升降、操作便捷设计，采用对称剪式连杆结构作为力的传导与支撑主体，中部贯穿的梯形传动螺杆作为驱动核心，转动螺杆时，两侧铰接的连杆组同步收拢或展开，带动顶部承托台与底部基座之间的垂直距离变化，实现平稳的升降动作；梯形螺纹具备自锁特性，顶升到位后无需额外锁止结构即可保持当前高度，不会出现承重下滑的安全隐患，顶部承托面设计有防滑齿纹，可增大与被支撑物件的摩擦力，避免支撑过程中出现物件滑移偏移，底部基座为平整支撑面，可分散承重压力，避免作业时压损接触面或出现装置侧翻。设计思路上，整体采用对称式布局，所有铰接点均采用销轴连接，保证连杆转动顺畅无卡滞，传动螺杆贯穿两侧铰接支座，将螺杆的旋转运动转化为支座的水平相向/相背运动，进而通过连杆的角度变化转化为垂直方向的顶升位移，力传导路径清晰，机械效率适配手动操作的力矩范围，无需过大的扳动力即可完成额定负载的顶升；结构上无复杂液压、气动元件，整体零部件数量少，后期维护仅需定期在铰接点与传动螺纹处加注润滑脂即可，故障率极低，适合非专业人员操作使用。外形尺寸与安装边界方面，该装置收拢状态下整体高度较低，可放入高度间隙较小的作业空间，展开后可达到适配轻载作业的顶升行程，整体横向宽度在螺杆收拢时处于最小尺寸，展开过程中横向尺寸随顶升高度同步变化，作业时需预留对应横向空间避免与周边构件干涉；底部基座与顶部承托台的接触面尺寸经过优化，在保证支撑稳定性的同时，不会占用过大的接触面积，可适配多数狭小支撑位的尺寸要求，整体重量轻便，单人即可携带转移，适配流动作业、临时应急的使用需求。
