内燃机活塞结构三维造型设计

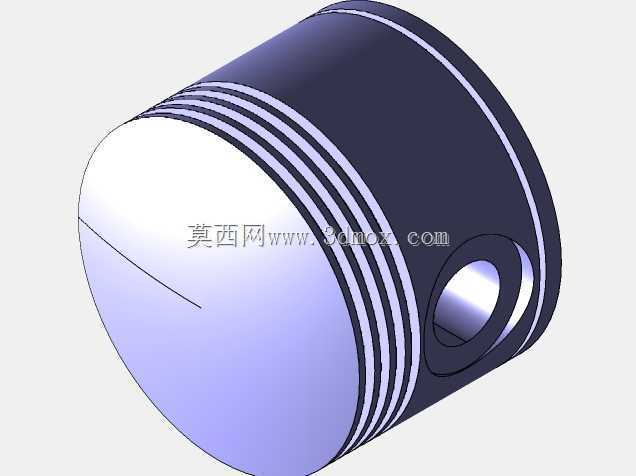

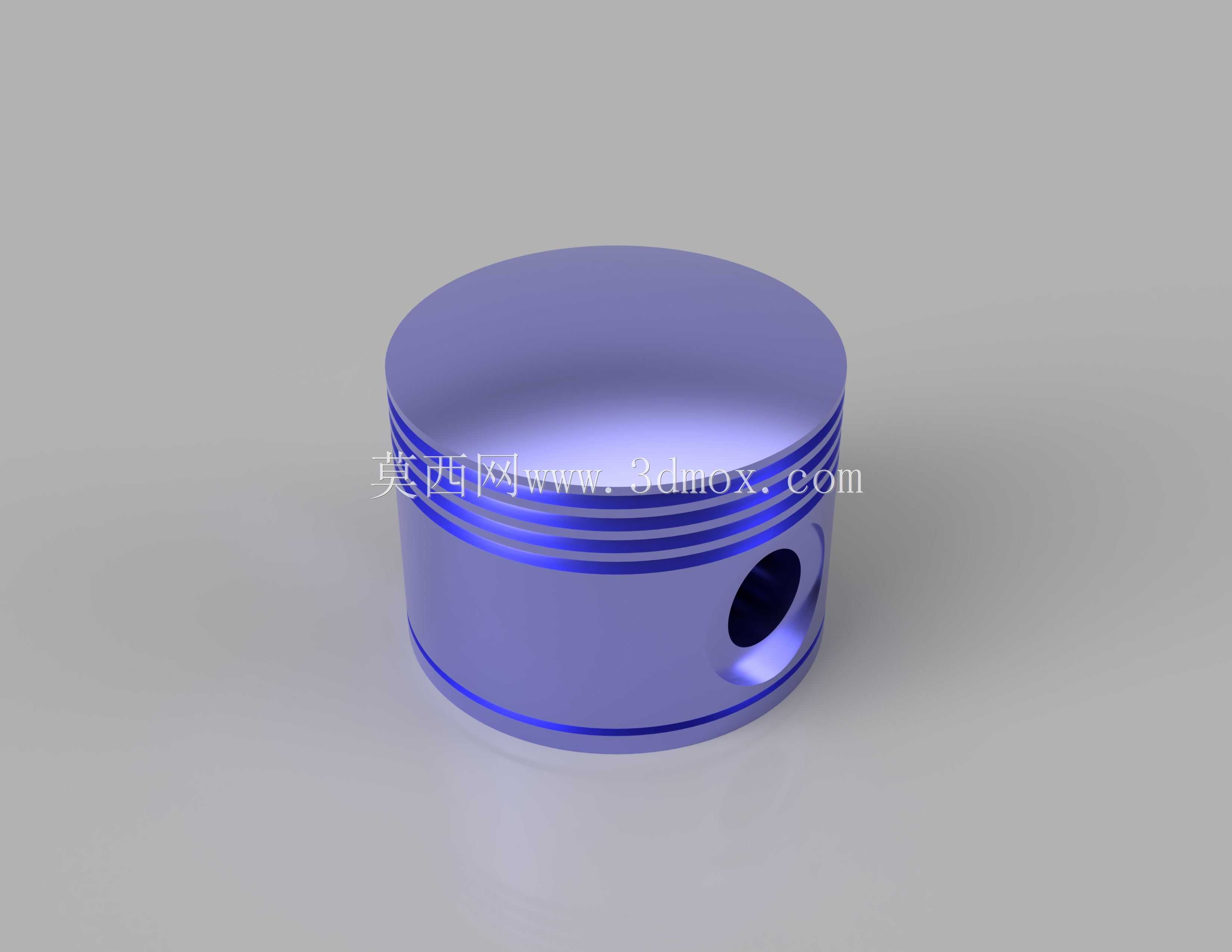

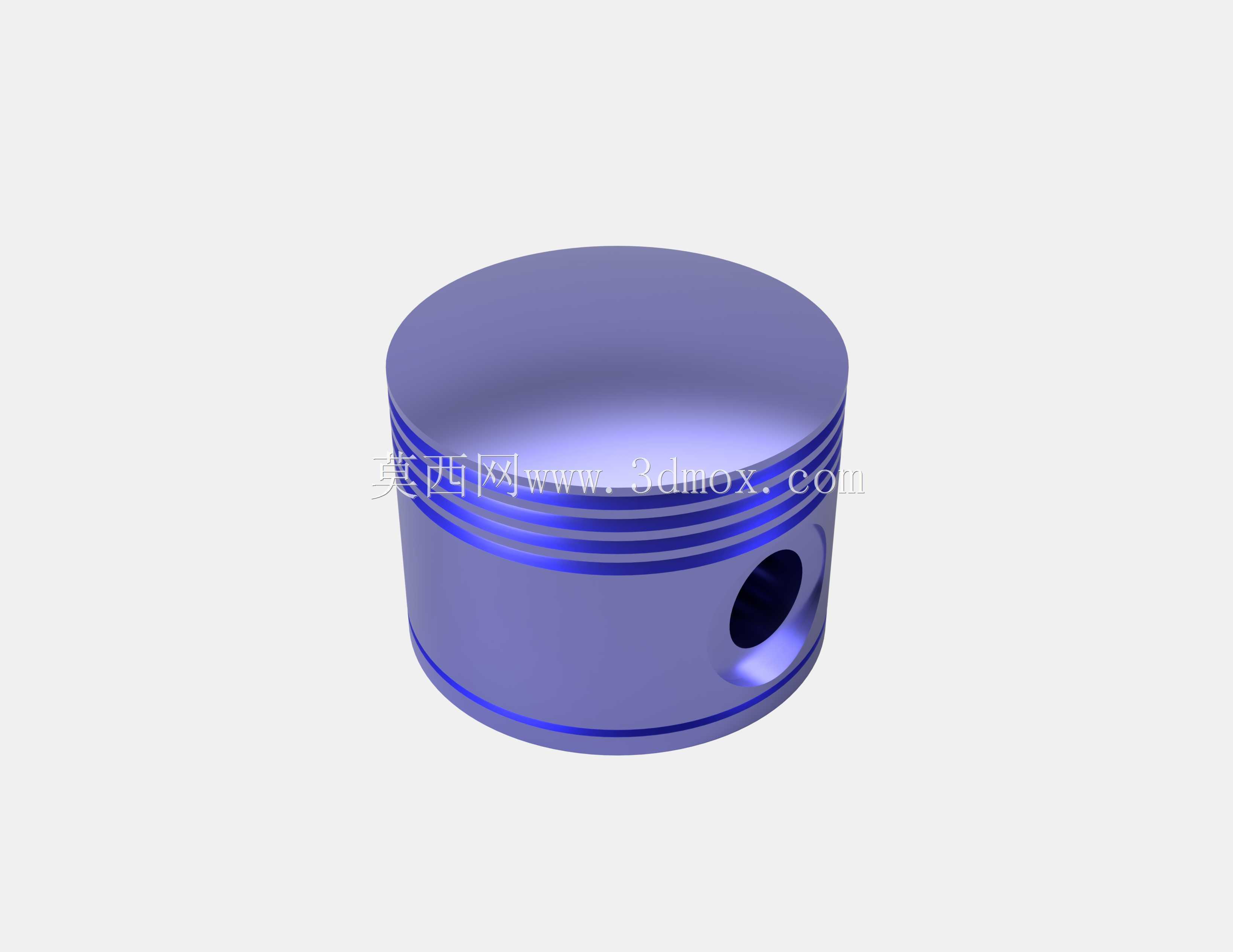

　　活塞是往复式内燃机中承担能量转换的核心运动部件，其工作环境长期处于高温、高压、高往复惯性载荷的严苛工况下，在车用汽油机、小型柴油机、通用动力机组以及教学演示用拆解发动机中都有广泛应用。该三维造型完整还原了活塞的典型结构特征：顶部为平整的燃烧室承压端面，圆柱外圆面加工有多道环槽，用于装配气环与油环，环槽下方的裙部为活塞往复运动提供导向，销座部位开设横向贯通的活塞销孔，用于穿装活塞销并与连杆小头形成铰接配合。从结构设计逻辑来看，活塞顶部直接承接燃烧室内燃气爆发压力，将作用力通过活塞销传递给连杆，再驱动曲轴旋转输出扭矩；外圆环槽内的气环负责密封燃烧室，防止高温燃气窜入曲轴箱，油环则刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。

　　裙部轮廓在实际工程设计中通常会根据热膨胀规律做微变型修正，冷态下多设计为中凸变椭圆形态，保证热态工作时与气缸壁保持均匀贴合间隙，既避免拉缸抱死，又能减小往复运动的敲击噪声。建模过程中需要重点把控环槽的轴向间距、槽宽尺寸与槽底圆角，环槽位置直接决定活塞环的密封可靠性与散热路径，槽边圆角过小会造成应力集中，在高频交变载荷下易萌生疲劳裂纹。活塞销孔与销座的过渡区域是载荷传递的关键路径，销孔内侧通常设计有微量卸荷结构，销座与裙部、内腔的衔接处采用平滑圆弧过渡，降低应力峰值。外圆与销孔的同轴度、销孔轴线与活塞中心线的垂直度都属于装配边界中的关键公差，若偏差过大，会导致活塞在缸内偏磨、连杆运动卡滞，甚至出现活塞销异常磨损。活塞的轴向高度、

　　外径尺寸需要与对应气缸套内径、燃烧室压缩高度、连杆小头尺寸以及曲轴行程匹配，安装时活塞销穿过销座与连杆小头孔，两端通过卡簧限位，活塞环按规定开口错角度装入环槽，整体装入气缸后才能完成曲柄连杆机构的配装。该造型清晰呈现了活塞各功能区域的几何关系，可用于动力总成结构校核、运动干涉检查、装配工艺演示以及机械专业教学中曲柄连杆机构的工作原理展示，帮助设计人员理解承压、密封、导向、传力四个核心功能在单一零件上的结构实现方式。
