小型电脑散热轴流风扇三维结构设计

这款小型轴流风扇是电子设备风冷散热体系里的核心执行部件，主要应用在台式电脑机箱、紧凑型工控主机、小型服务器、嵌入式工控板卡、桌面级网络设备的散热场景中，能够在密闭或半密闭的设备腔体内部形成定向持续的空气对流，将CPU、供电模块、硬盘等发热元器件工作时产生的热量快速带出设备腔体，避免元器件因积热出现性能降频、寿命衰减甚至高温烧毁的问题，是消费电子与工业电子设备热管理方案里应用最广泛的风冷部件。

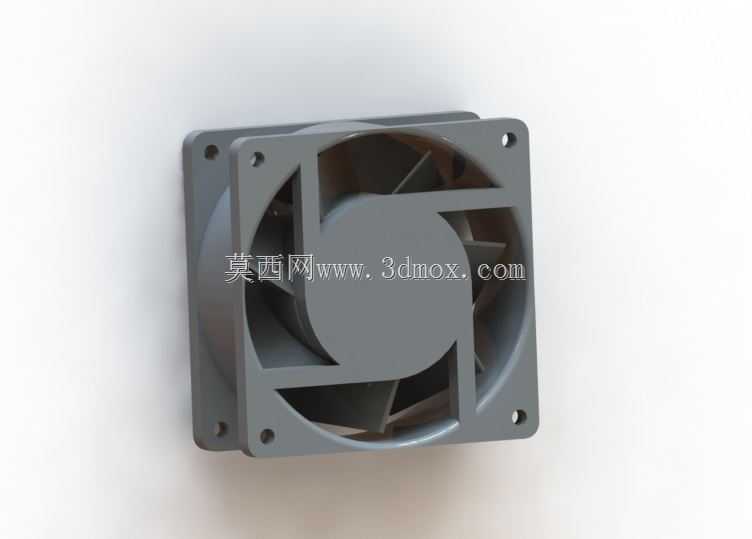

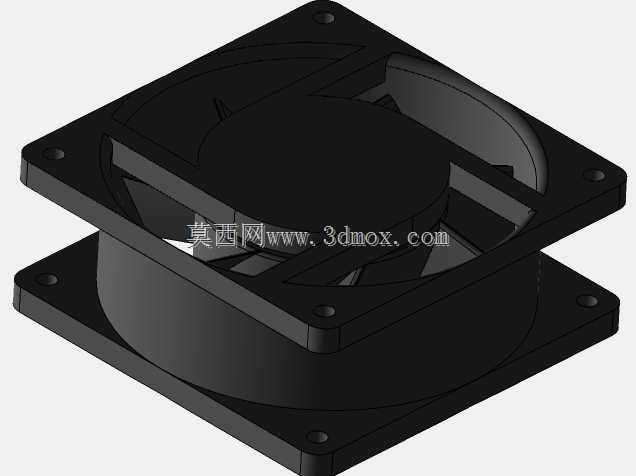

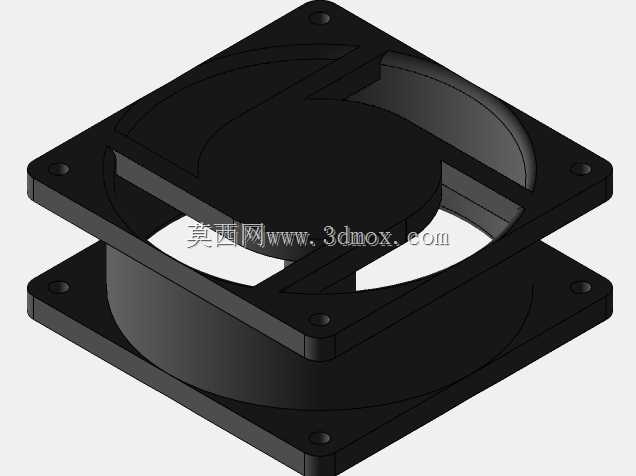

从功能特性来看，这款风扇采用标准轴流送风结构，扇叶采用等距后掠式曲面设计，能够在较低转速下实现稳定的风量输出，同时兼顾运行噪音控制，适配日常办公、工业值守等对噪音有一定要求的使用场景；外框采用一体式方形安装结构，四个角位预留标准安装孔位，能够直接适配标准机箱风扇位、CPU散热塔固定位的安装需求，不需要额外定制转接支架，大幅降低设备组装时的适配成本。

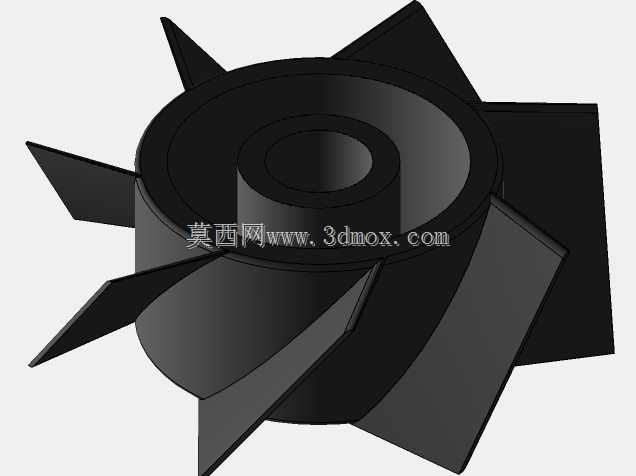

在设计思路上，这款模型完全遵循行业通用的小型散热风扇尺寸规范，整体外形尺寸严格控制在59×59×24mm，属于行业通用的60mm规格风扇范畴，安装孔的孔距、孔径都匹配通用安装标准，外框的厚度、扇叶与外框的间隙都经过合理预留，既保证扇叶转动时不会与外框产生剐蹭，又能尽可能减少边缘漏风，提升送风效率；扇叶与中心轮毂的连接采用加强筋过渡结构，能够提升扇叶高速转动时的结构强度，避免长期转动出现扇叶形变、动平衡失衡的问题；外框上下边缘做了微小的倒角处理，既能够避免安装时划伤操作人员，也能在一定程度上降低气流经过框体边缘时产生的风切噪音。

从安装边界来看，这款风扇的安装孔位分布在方形外框的四个角，安装时只需要在对应固定位预留匹配的螺丝孔，预留出不小于60mm见方、25mm深度的安装空间即可完成装配，既可以采用螺丝直接固定，也可以搭配减震胶钉实现软连接，进一步降低风扇转动时的震动传递，适配不同设备的安装减震需求。整体结构设计完全贴合量产小型散热风扇的实际结构，能够直接用于散热方案的装配模拟、风路仿真验证，也可以作为电子设备结构设计时的标准件选型参考。
