双排2x5内螺纹IDC电子接插件插座结构

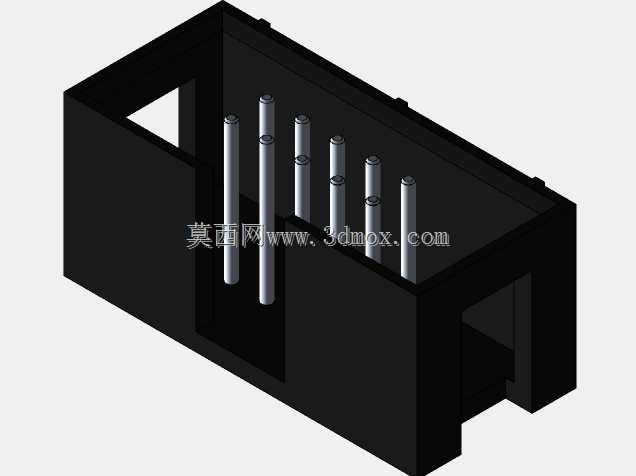

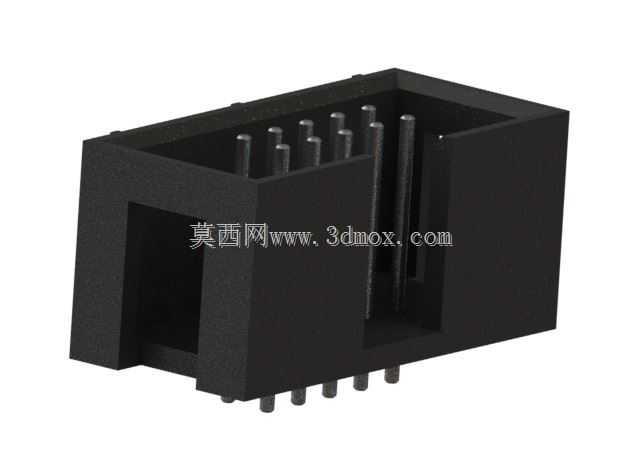

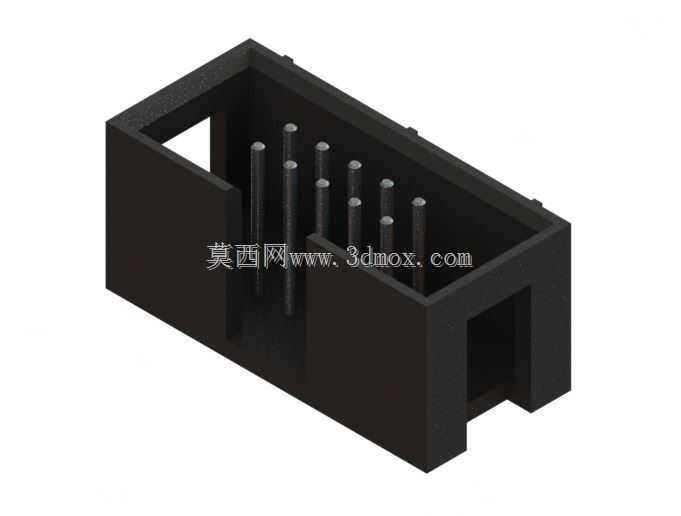

这款内螺纹IDC插座属于板对线类电连接组件，主要应用在工业控制板卡、消费电子内部线束连接、小型通讯设备内部信号传输场景中，能够实现多股扁平排线与印制电路板之间的快速免焊连接，无需额外焊接工序即可完成线束端的导通固定，大幅提升电子装配环节的作业效率，降低虚焊、漏焊带来的连接失效风险。产品采用绝缘阻燃的工程塑料作为主体基座材质，基座为一体式槽型结构，内部设置两排共十根金属插针，插针采用铜合金基材表面镀锡处理，兼顾导通性能与抗氧化能力，插针排布严格遵循标准2.54mm间距规范，适配常规IDC排线的压接尺寸，基座两侧预留内螺纹安装孔位，可通过微型螺丝将插座牢固固定在PCB板或者设备安装面板上，避免设备运输、运行过程中受震动拉扯导致插座移位、接触不良。设计过程中重点考量了接插件的插拔寿命与对位精度，基座内部设置排线导向卡槽，压接排线时可直接将排线沿卡槽推入，配合专用压接工具即可让插针刺破排线绝缘层与线芯可靠接触，无需提前剥除线皮，槽体两侧的挡边结构可限制排线插入深度，避免过插导致插针变形或者排线芯线断裂。外形方面整体为长方体槽型结构，安装边界严格匹配标准2x5 IDC插座的通用安装尺寸，基座底部插针伸出长度适配常规1.6mm厚度PCB板的波峰焊工艺，两侧安装孔的中心距、螺纹规格均符合行业通用规范，可直接替换同规格同引脚数的常规IDC插座使用，内螺纹的设计相比传统卡扣式固定方式，连接强度更高，抗震动性能更优，适合在存在持续震动的工业类电子设备中使用。基座表面做了哑光磨砂处理，无尖锐飞边毛刺，插针的同轴度、伸出长度公差控制在0.1mm以内，可避免SMT或者波峰焊过程中出现插针偏位、虚焊问题，槽体内部的隔筋结构将每根插针独立分隔，可避免相邻插针之间因焊锡粘连、灰尘堆积导致的短路问题，提升连接的可靠性与长期使用稳定性。
