汽车发动机翻转维修支撑台架结构设计

这款发动机翻转支撑台架，是面向汽车售后维修、发动机再制造、动力总成拆解实训场景打造的专用工装设备，核心用途是为不同规格的车用发动机提供稳定的装夹支撑，同时支持360度任意角度的翻转锁止，让维修人员无需反复调整作业姿势，就能无死角接触发动机缸体各个操作面，大幅降低发动机拆解、组装、检修、清洗作业中的劳动强度，避免维修过程中发动机倾覆、磕碰造成的零部件损伤。

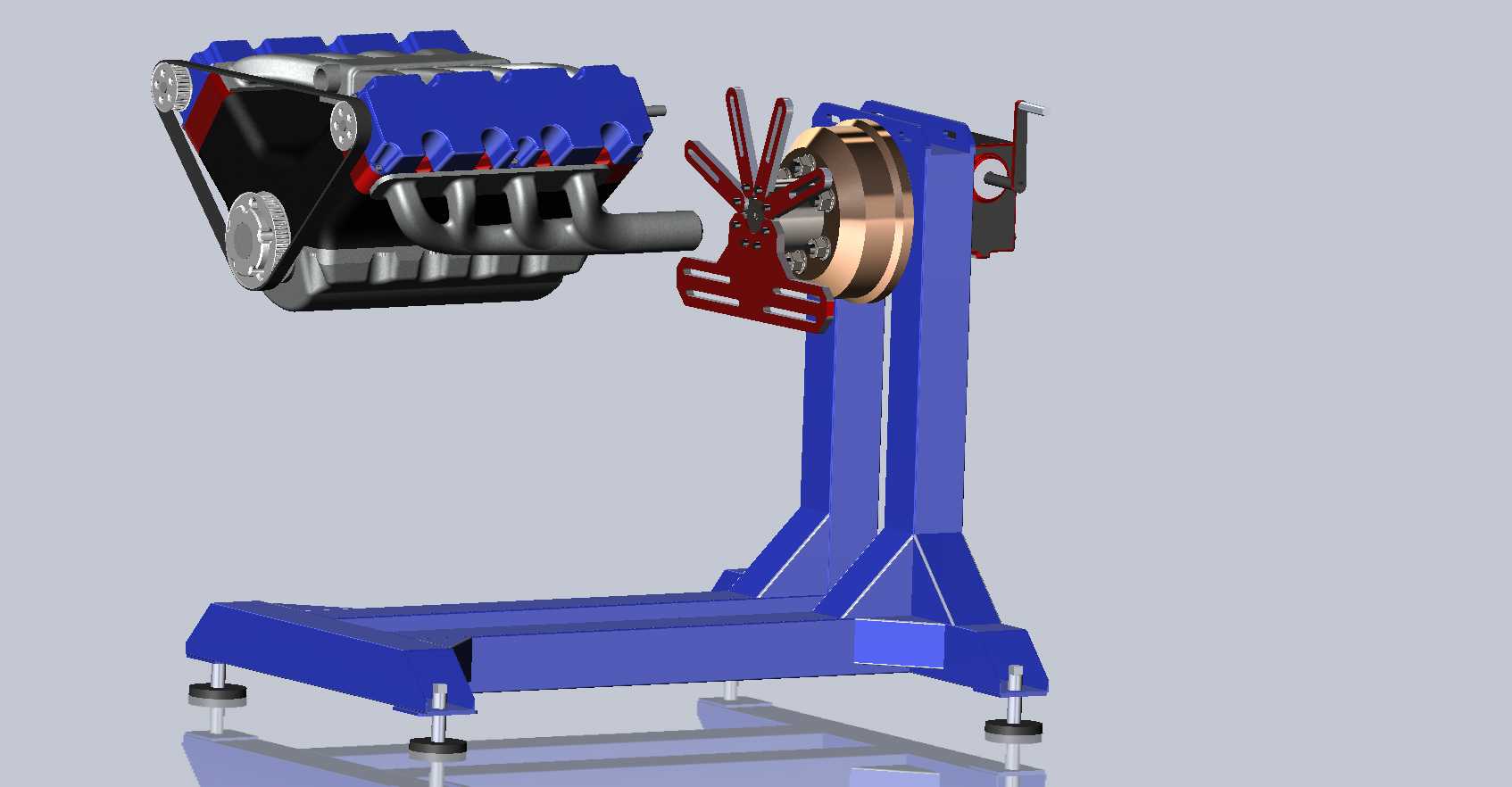

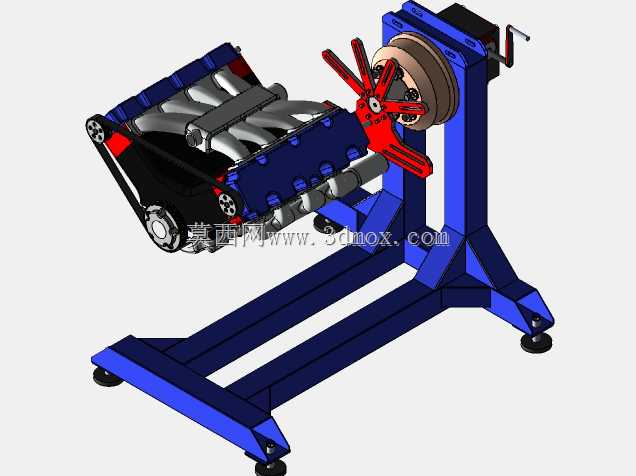

从功能特性来看，台架主体采用高强度型钢焊接成型的C型立式支撑结构，底部为加宽的H型落地底座，四个角点配置可调节高度的防滑支撑脚，既能够适配不平整的车间地面，也能在装夹大重量V型发动机时保证整体重心稳定，杜绝作业过程中的晃动侧翻风险。支撑臂上端集成了带多档位锁止的转盘机构，配套可快速更换的发动机连接法兰盘，能够匹配不同机型缸体侧面的安装孔位，无需额外制作转接件即可完成装夹；转盘旁设置的手动操作拨杆结构，可在翻转到目标作业角度后快速锁止，避免作业过程中转盘意外转动带来的安全隐患。

设计过程中优先考虑了实际维修作业的操作便利性，装夹法兰与发动机连接端预留了足够的避让空间，不会遮挡油底壳拆卸、缸盖螺栓拆装、正时机构检修等常规操作的作业路径；支撑臂的高度经过反复校核，装夹发动机后缸体的最低作业面距离地面保留了充足的腿部活动空间，维修人员无论是站立作业还是配合矮凳坐姿操作，都能保持舒适的作业姿态，减少长时间维修作业的疲劳感。

在安装边界与尺寸适配方面，底座的横向跨度控制在常规维修工位的容纳范围内，不会占用过多车间通道空间；支撑臂的有效装夹高度覆盖了从三缸小排量乘用车发动机到八缸大排量动力总成的重心范围，装夹后整体重心始终落在底座支撑面的安全区域内，翻转过程中不会出现重心偏移导致的卡滞或倾覆风险；连接法兰的孔位采用模块化可调设计，可适配不同缸体的安装孔距，无需整体更换台架即可满足多机型发动机的维修装夹需求，非常适合综合维修车间、职业院校汽修实训场地、发动机再制造生产线的工位配置使用。
