可移动双电极作业承载支架结构

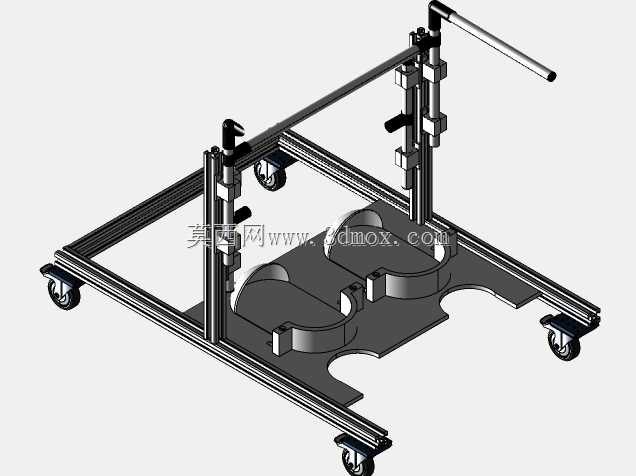

该结构为面向工业电极作业场景设计的可移动承载支架，主要应用于电阻焊、电极检测、电极修磨等需要频繁调整作业位置的生产工位，能够为双电极作业单元提供稳定的承载、定位与位置调节支撑，解决传统固定工位电极作业灵活性不足、适配性差的问题，适配中小批量多工位的生产作业需求，可在车间不同工位间快速转运，减少设备反复拆装调试的耗时。设备整体采用铝型材搭建主体框架，底部配置四个带刹车的万向脚轮，既能够实现无阻碍的平面移动，到位后可通过脚轮刹车锁定位置，避免作业过程中支架移位影响加工精度。框架底部设置仿形定位托板，托板开设两个与电极组件外形匹配的弧形定位槽，能够精准承托双电极组件，托板边缘预留缺口结构，方便电极组件的取放与接线操作，同时避免托板与电极附属结构产生干涉。支架配置两组垂直可调的立柱夹持机构，每组立柱上设置可沿垂直方向滑动的锁紧夹块，夹块可根据电极的实际安装高度、作业点位需求自由调整固定位置，其中一组立柱顶端延伸出横向操作手柄，方便作业人员推移支架调整位置，另一组立柱上设置横向锁紧手柄，可在调整到位后快速锁死立柱位置，保证作业过程中结构无晃动。设计过程中优先考虑结构的通用性与可调性，主体框架采用标准工业铝型材拼接，无需复杂焊接加工，各连接部位采用标准紧固件锁紧，后期可根据不同规格的电极组件调整托板尺寸、立柱间距，拓展适配不同型号的双电极作业单元。外形尺寸方面，整体框架采用矩形布局，长度方向适配双电极并排布置的空间需求，宽度方向预留足够的操作空间避免作业人员磕碰，高度方向兼顾站立作业的人机工程需求，垂直调节行程覆盖常规电极作业的高度区间，安装边界上底部脚轮突出框架边缘的尺寸控制在合理范围，保证支架能够顺利通过车间常规通道与工位门，不会与周边设备产生刮碰，托板的定位槽中心距与常规双电极组件的安装间距匹配，无需额外改装即可直接放置对应规格的电极组件，立柱上的夹块采用快拆式锁紧结构，调整过程无需额外工具，单人即可完成位置调节与锁紧操作，大幅提升工位调整的效率。
