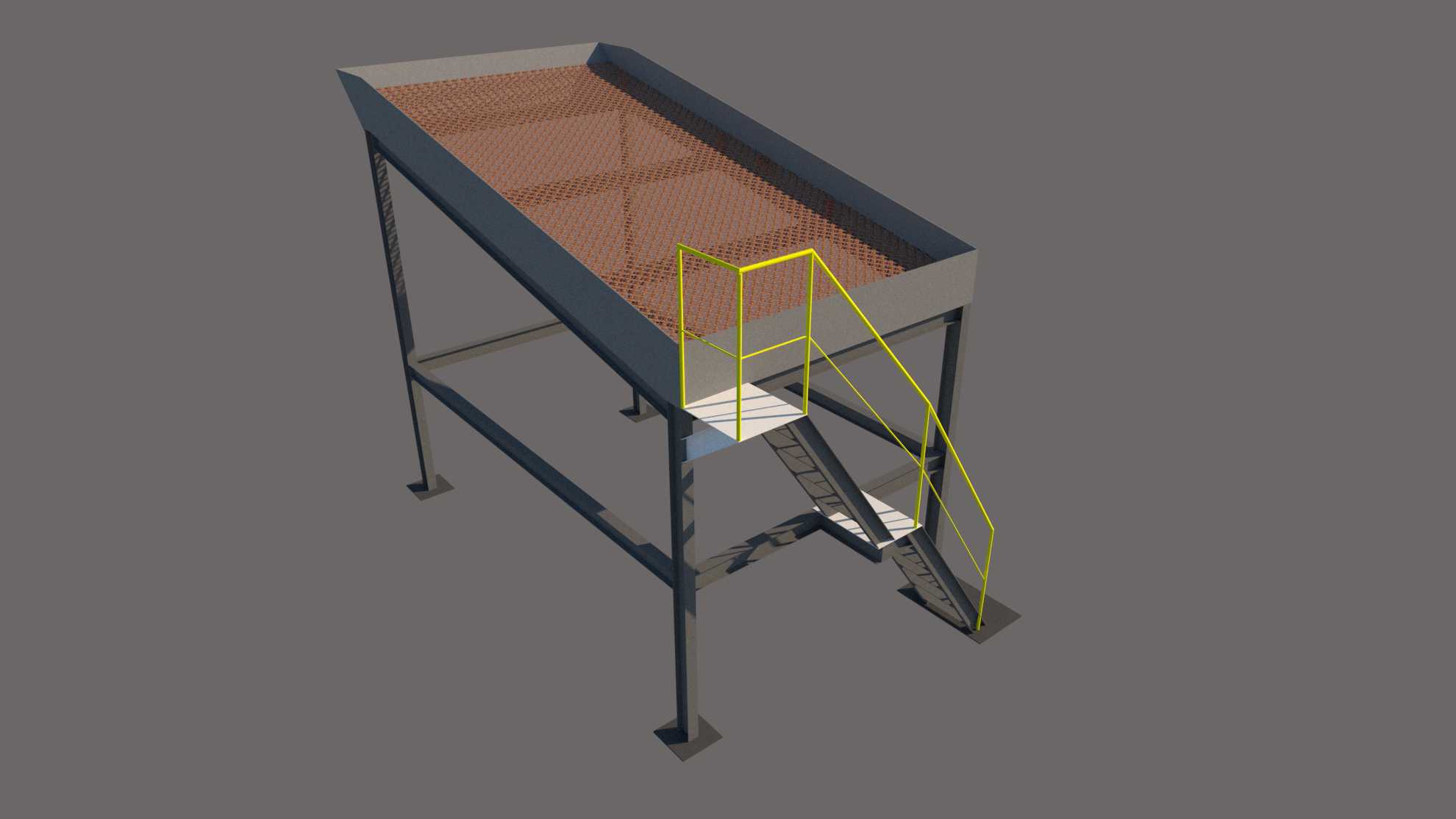

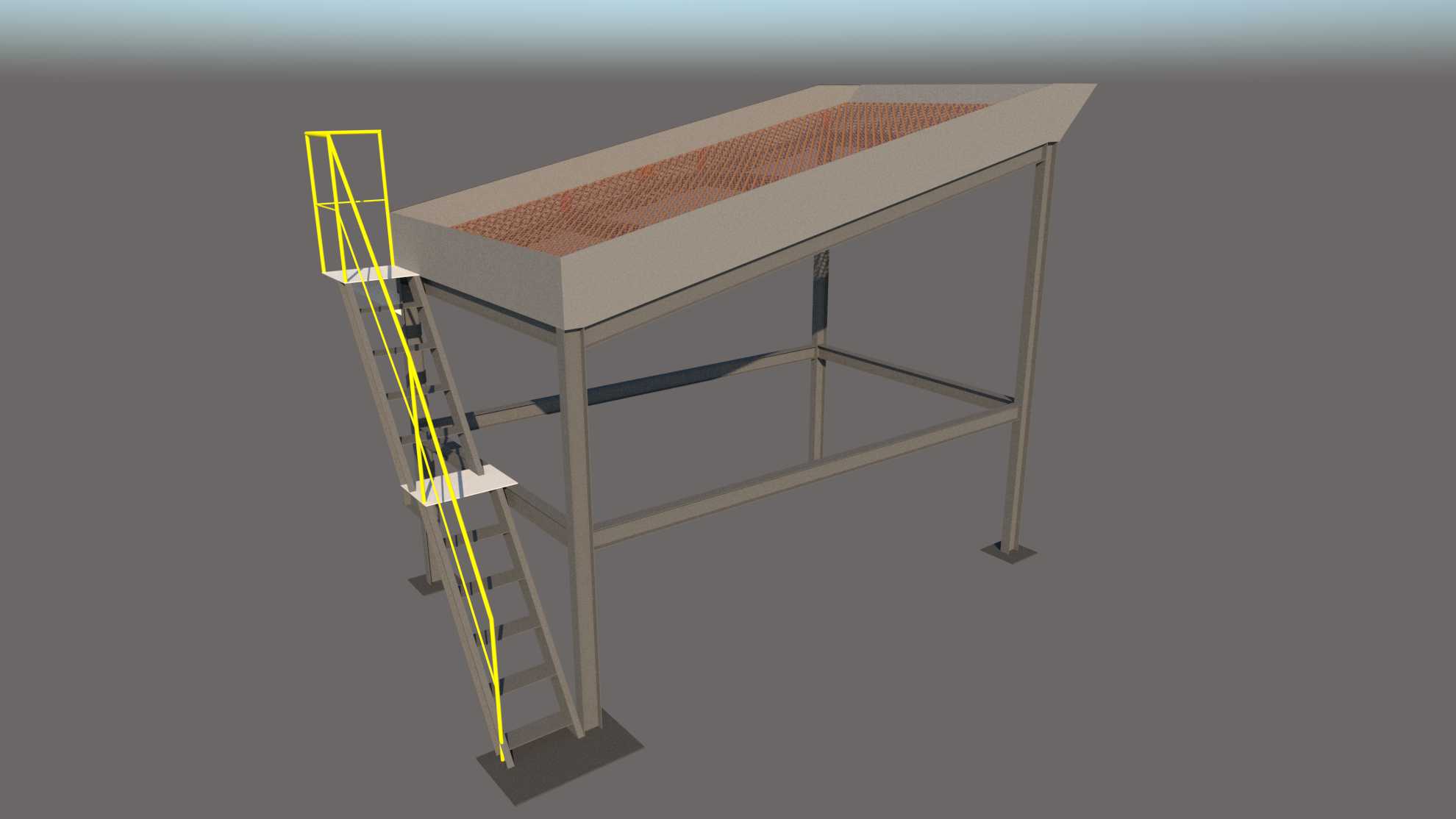

带检修爬梯的工业振动筛分设备结构

该振动筛分设备主要应用于矿山、建材、粮食加工、化工原料分选等散状物料分级作业场景，可对不同粒径的颗粒、粉状物料完成粒度分级、除杂筛分作业，是散料处理生产线中衔接破碎、输送、包装工序的核心分选设备，能够有效将混合物料按照粒径区间分离为不同规格的成品料，同时剔除物料中混杂的异物，保障后续工序的进料粒度符合工艺要求。设备整体采用高架式机架设计，主体筛分槽体为倾斜布置结构，槽体内部铺设冲孔筛网或编织筛网作为筛分工作面，倾斜角度经过力学计算适配不同物料的滑动特性，能够让物料在槽体振动过程中沿筛面向出料端匀速移动，同时小于筛网孔径的物料透筛完成分级，大于筛孔尺寸的物料沿筛面末端排出完成分选。设备配套设计了带防护笼的直爬梯结构，爬梯从地面延伸至槽体侧方的检修操作平台，爬梯两侧设置连续的安全防护笼，每间隔一定高度设置休息踏步平台，既能够方便运维人员定期检查筛网磨损情况、紧固槽体连接螺栓、清理筛面卡堵物料，也能避免高空作业时的坠落风险，爬梯底部与地面预埋基础固定，上部与机架侧方横梁刚性连接，保障人员攀爬时的结构稳定性。机架采用方管焊接成型的框架式结构，四根主支撑腿底部设置方形安装底板，可通过膨胀螺栓与混凝土地面基础固定，安装时需保障机架整体水平度偏差控制在允许范围内，避免筛分过程中物料偏流影响筛分效率。槽体与机架之间通过减振元件连接，能够将槽体振动时产生的动载荷进行缓冲，避免振动传递至地面影响周边设备运行，同时保障槽体的振动轨迹符合设计要求。设计过程中重点考量了设备的维护便捷性与运行稳定性，筛网采用快压式固定结构，无需复杂工具即可完成筛网更换，适配不同筛分粒度的作业需求；机架的横梁布置兼顾结构强度与设备自重，在保障满载运行时结构无明显形变的前提下，尽可能减少钢材用量控制设备整体重量；爬梯的踏步间距、防护笼间隙均符合高空作业安全规范要求，操作平台预留足够的操作空间，方便运维人员开展日常检修作业。设备的安装边界需预留足够的进出料空间与检修通道，爬梯侧方需预留不小于1米的操作空间，槽体上方需预留吊装空间方便后期筛网更换与设备维护，进料端需与上游输送设备出料口做好软连接，避免振动传递至上游设备，出料端需对应设置不同粒径物料的收集输送装置，保障筛分后的物料能够顺利转运至下一工序。
