带检修爬梯的倾斜式振动筛分设备

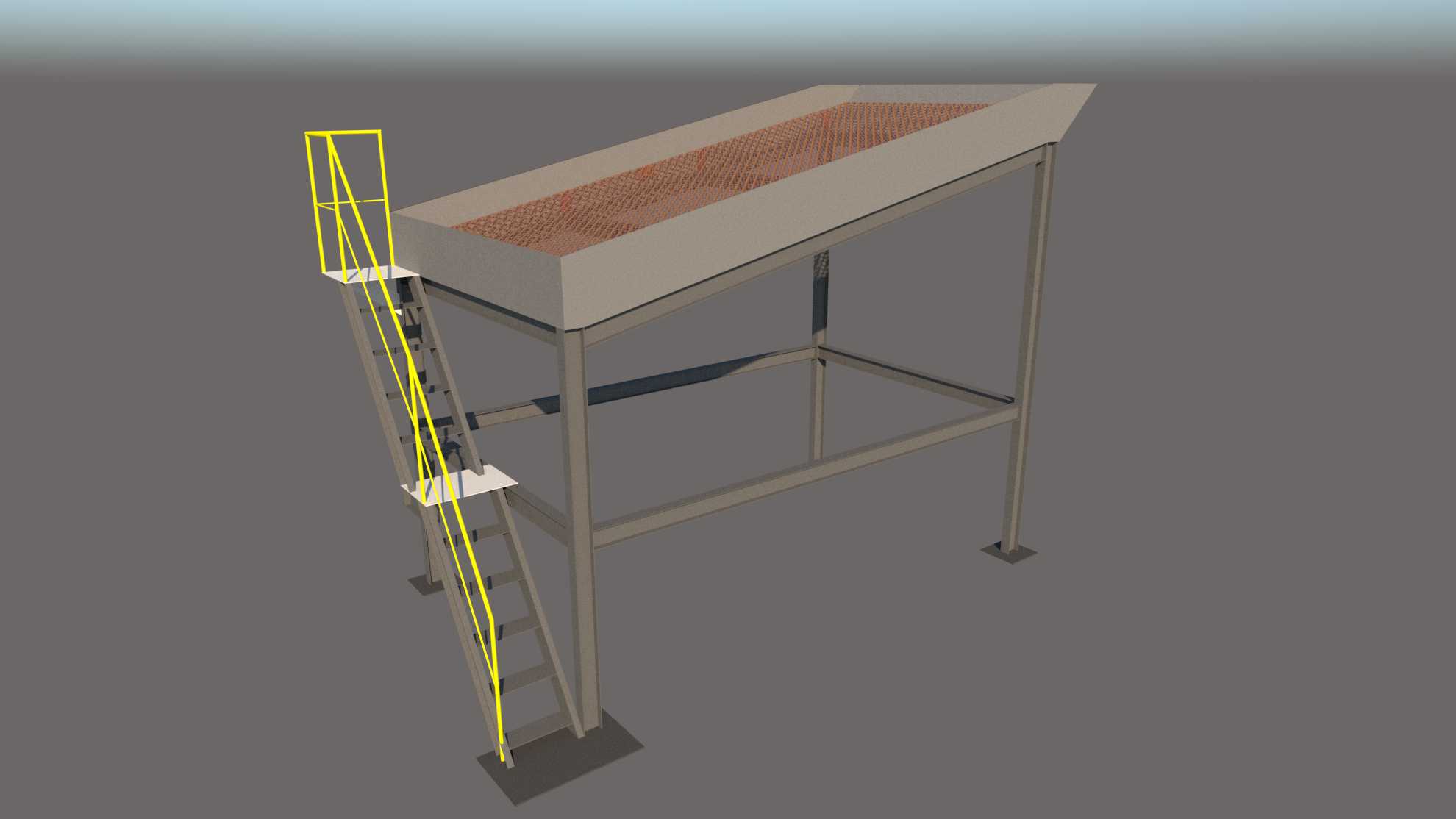

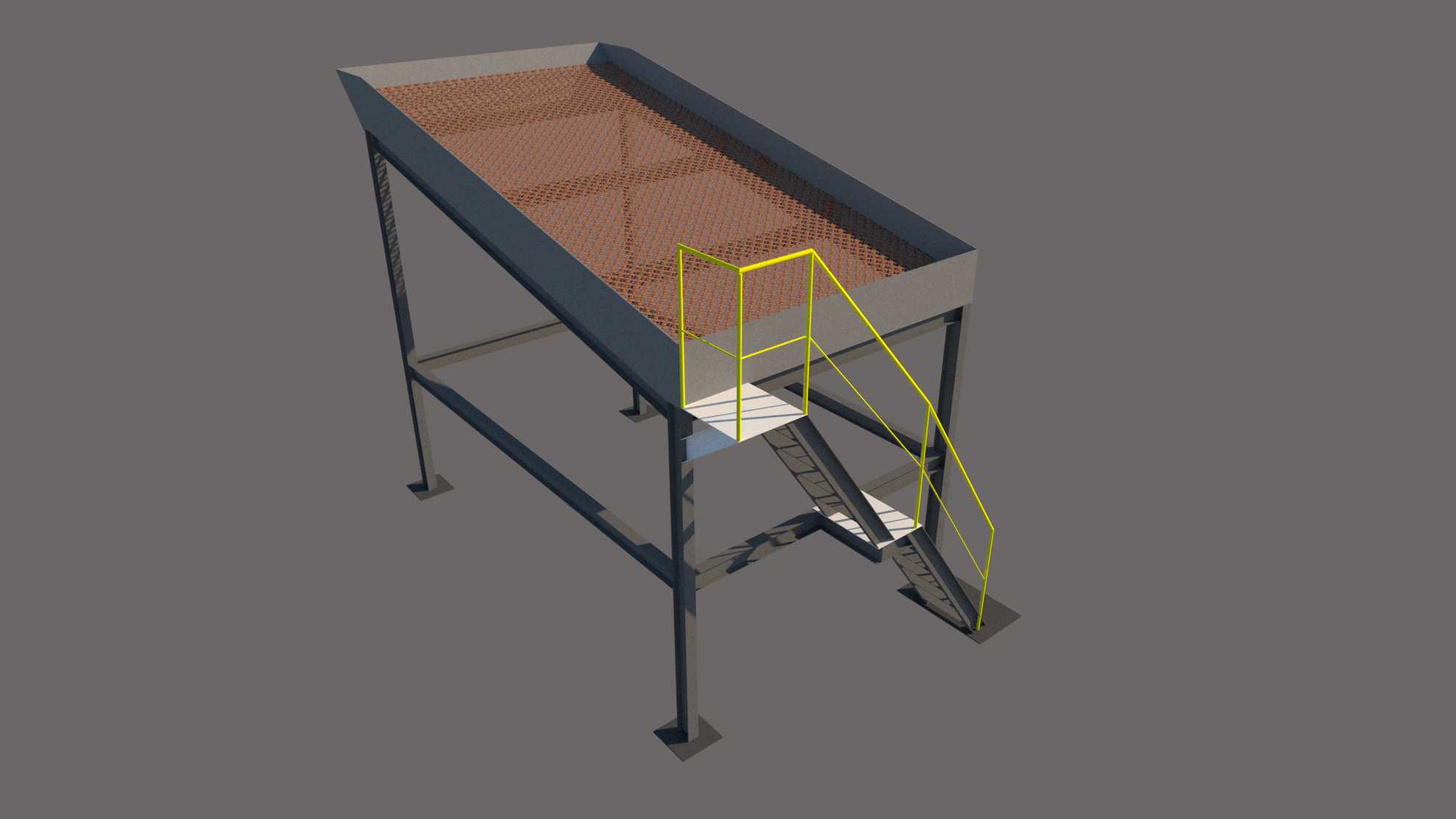

这款带侧置检修爬梯的倾斜式振动筛分设备，主要应用于矿山、建材、粮食加工、固废分选等散状物料分级处理场景，可对颗粒状、小块状的干性物料完成粒径分级、除杂筛分作业，是散料处理生产线前端预处理环节的核心作业单元。设备整体采用倾斜式槽型筛箱设计，筛面铺设冲孔网板结构，依靠振动动力带动筛箱做高频往复振动，让落在筛面上的物料沿倾斜筛面向前滑移的同时完成透筛分级，筛上物沿筛面末端排出，筛下物透过网孔落入下方收集区域，可适配不同粒径的筛分需求，通过更换不同孔径的筛网即可调整分级粒度。设备的支撑机架采用方管焊接框架结构，四条支腿底部设置方形安装固定板，可通过膨胀螺栓与混凝土地面完成固定，抵消设备运行时产生的振动载荷，避免作业过程中出现移位、晃动问题，机架整体预留了足够的下部空间，方便布置筛下物料的收集输送装置。设备侧方配套设计了带双侧防护栏的直爬梯，爬梯从地面一直延伸至筛箱侧部的检修操作平台，平台周边设置安全防护围栏，日常运维时操作人员可通过爬梯抵达作业位置，完成筛网更换、激振部件检修、筛面杂物清理等操作，爬梯的踏步采用防滑结构设计，扶手与机架做刚性连接，保障高空作业时的操作安全。设计过程中充分考虑了设备的安装边界与运维便利性，筛箱的倾斜角度经过合理优化，既保证物料在筛面上的行进速度适中，避免堵孔问题，又控制了设备整体的高度尺寸，降低厂房层高要求；爬梯与筛箱之间预留了足够的操作空间，不会与筛箱的振动轨迹产生干涉，同时爬梯的外伸尺寸经过控制，不会额外占用过多生产线横向空间，适配多数中小型散料处理车间的布局要求。设备整体结构简洁可靠，没有冗余的复杂构件，日常维护点都设置在操作人员可便捷抵达的位置，筛箱的进料端做了加宽导料设计，可方便上游输送设备均匀给料，避免物料偏载导致的筛分效率下降、设备单侧磨损加剧等问题。
