桌面级Arduino控制三轴数控雕刻加工装置

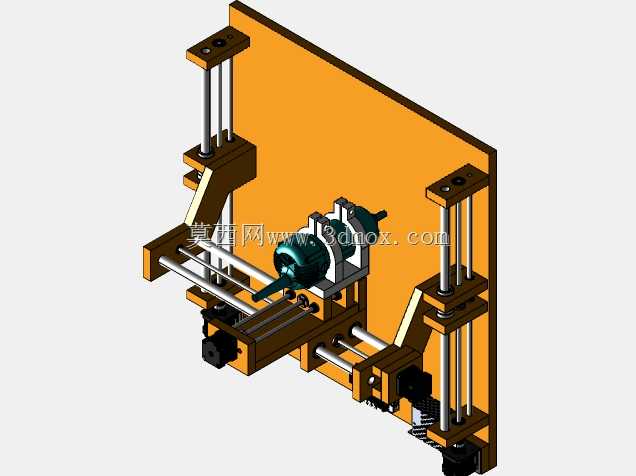

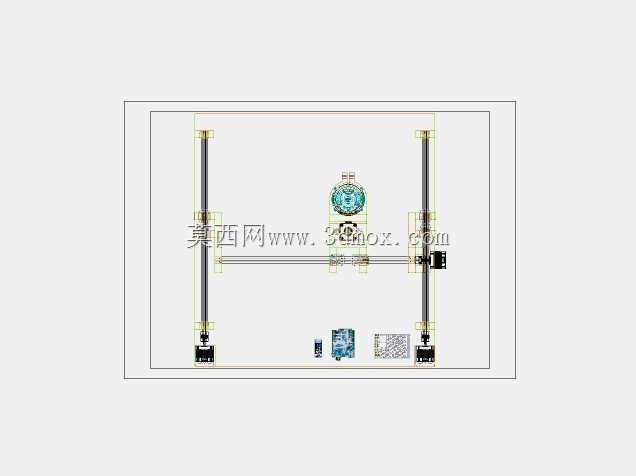

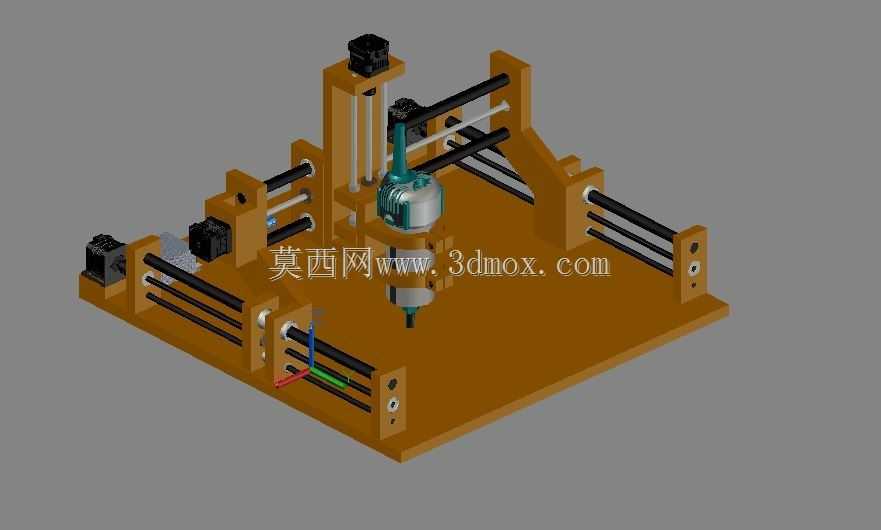

这款三轴联动数控加工装置主要面向个人创客、小型工作室及教学实训场景设计，可放置于常规工作台面完成小尺寸工件的雕刻、铣削、钻孔等加工作业，能够适配软金属、塑料、木材、亚克力等多种常见加工材料，满足个性化定制加工、小批量零件打样、教学实操演示等多元使用需求。装置整体采用框架式结构设计，底座为整板式承载结构，可保障加工过程中的整机稳定性，避免高速走刀时产生的共振影响加工精度。X、Y、Z三个运动轴均采用光杆导轨搭配传动组件的布局，其中X轴负责横向走刀运动，Y轴负责纵向进给运动，Z轴搭载主轴模块完成垂直方向的进刀与退刀动作，三个轴的驱动端均预留了标准安装位，可适配常用的步进驱动部件，配合Arduino控制体系可实现精准的运动轨迹控制。主轴模块采用立式安装布局，可适配常规的夹持刀柄，能够根据加工需求更换不同规格的刀具，完成平面雕刻、轮廓铣削、浅孔钻削等不同类型的加工工序。整机的走线均采用内嵌式布局设计，所有线缆沿框架型材的预设槽位排布，既避免了运动过程中线缆与传动部件产生干涉，也让整机外观更加整洁规整。从安装边界来看，装置整体占地尺寸适配常规桌面摆放需求，不需要额外搭建专用安装基座，放置于水平承重台面即可完成调试投入使用，各运动轴的行程设置充分匹配小型工件的加工尺寸范围，既不会因行程冗余造成整机体积过大，也能覆盖绝大多数个人加工场景的工件尺寸需求。在设计思路上，这款装置优先考虑了组装调试的便捷性，所有结构部件均采用标准化连接方式，使用者可根据装配指引快速完成整机搭建，同时各运动部件的调整位都预留了操作空间，日常维护、皮带张紧度调整、导轨润滑等操作都不需要复杂拆解即可完成。控制部分采用开源Arduino控制方案，可适配主流的数控雕刻控制固件，支持G代码指令解析，能够直接对接常用的建模切片软件，完成设计模型到加工路径的快速转换，大幅降低了个人用户搭建小型数控加工设备的技术门槛。框架部分的结构设计充分考虑了受力分布，在主轴作业的受力集中区域做了加强结构处理，可有效抵消主轴高速运转时产生的切削反作用力，保障长时间加工过程中的结构稳定性，运动轴的两端均设置了硬限位结构，可避免超程运动造成的部件损坏，提升设备运行的安全性。
