木工加工用RN-850型气动切槽设备结构设计

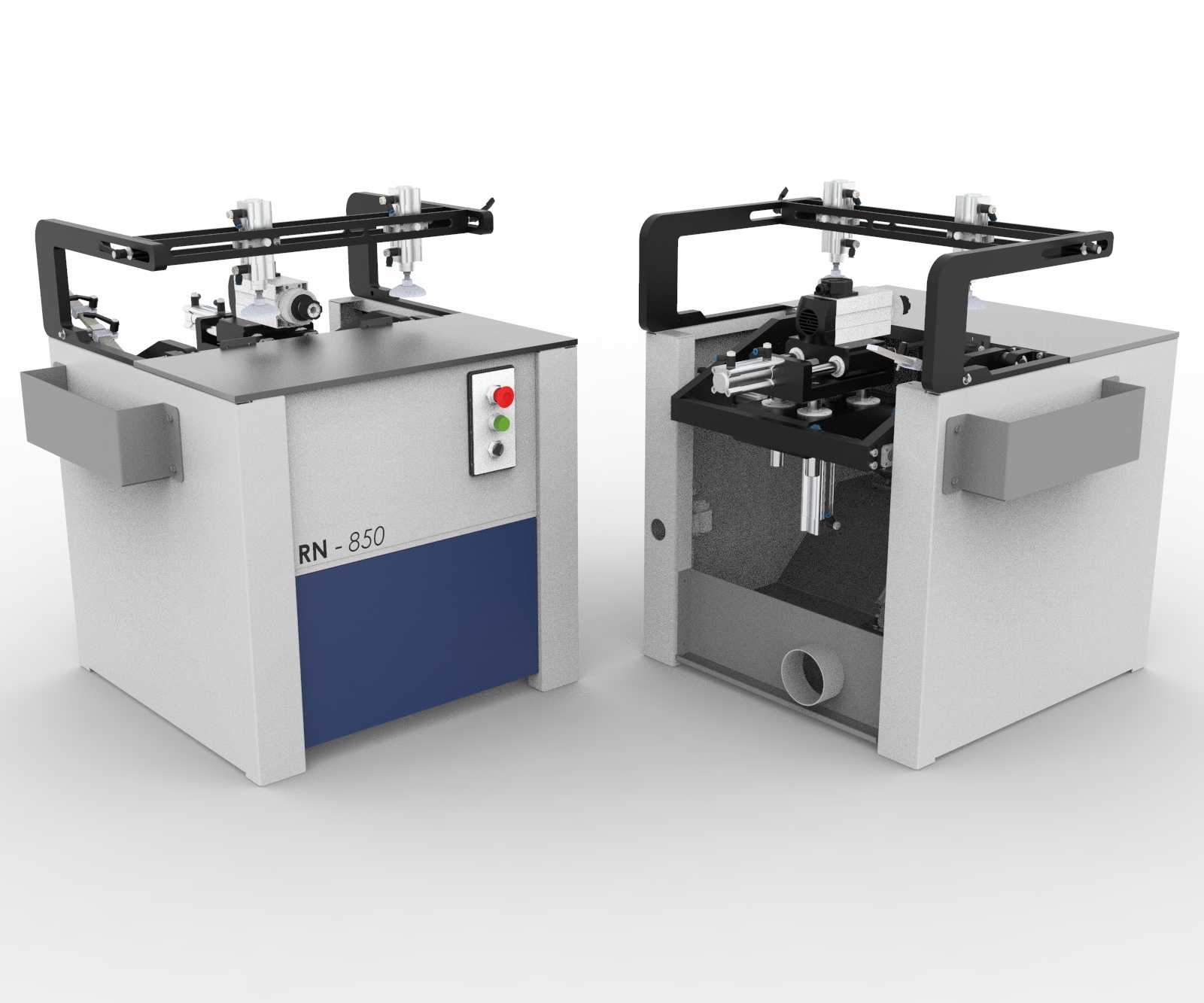

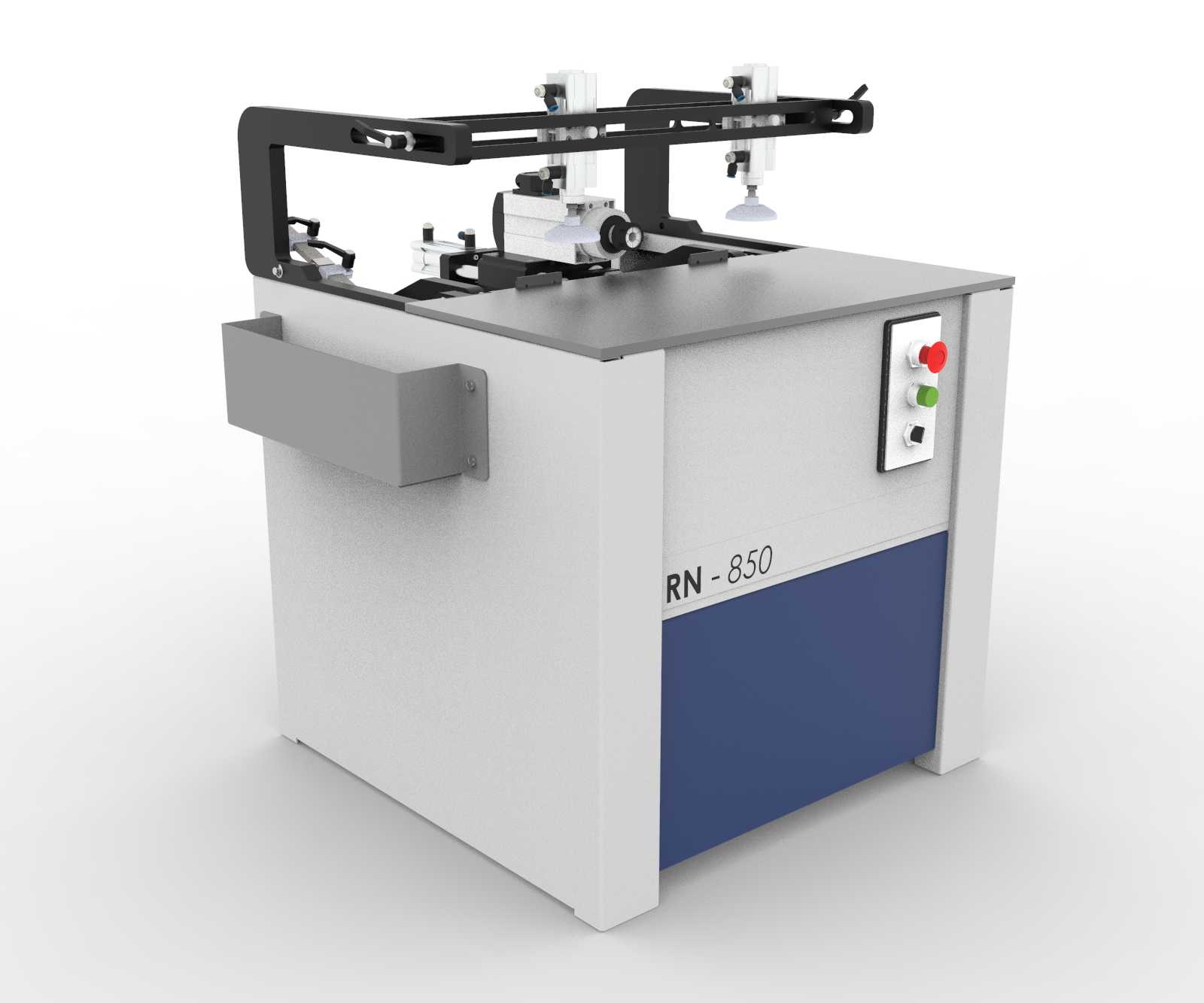

这款气动切槽设备主要面向实木板材、集成材、木线条等木质工件的侧边开槽加工作业场景，广泛适配家具制造、木门窗生产、装饰木线加工等细分生产环节，可在工件指定位置完成规整的矩形槽、燕尾槽等槽型加工，替代传统手工开槽与低效的单工序铣槽作业，大幅提升木构件槽位加工的一致性与生产效率。设备采用台式落地结构设计，整体布局遵循人机工程学原则，操作台面高度适配站立作业的操作习惯，操作人员无需过度俯身或抬臂即可完成工件上下料与加工对位，有效降低长时间作业的疲劳感。设备上部搭载双组气动执行加工单元，通过横向导轨实现工位的水平位置调节，可根据待加工工件的槽位间距、槽位数量灵活调整加工头的安装位置，无需额外更换工装即可适配不同规格工件的开槽需求，气动执行组件响应速度快，下压进给行程稳定，可保证槽深的均匀一致，避免传统机械进给出现的啃料、槽边崩缺等木质加工常见问题。设备正面设置集成式控制按钮组，包含急停、启动、功能切换等操作按键，布局紧凑醒目，操作人员可在工件对位后快速触发加工动作，紧急状态下可第一时间按下急停切断动力输出，保障作业安全。设备侧部设置有工具收纳仓，可放置常用的对位扳手、备用加工刀具等辅助工具，避免工具随意摆放造成的现场杂乱与找寻耗时。设备下部为柜体式支撑结构，内置气动管路排布与动力传输组件，柜体采用封闭设计可有效阻隔加工产生的木屑粉尘进入内部元件区域，降低元件磨损与故障概率，底部支撑脚可调节水平度，适配车间不同平整度的地面安装需求，无需额外浇筑安装基础，就位后调平即可接入气源投入使用。设备整体外形方正规整，安装边界占用空间较小，可灵活布置在生产线的开槽工序工位，也可作为独立加工单元完成小批量定制工件的开槽作业，加工过程中气动驱动的噪音更低，相较于传统电机直驱的开槽设备更适合车间内多设备排布的作业环境，双加工头的设计可同时完成同一工件上两个对称槽位的加工作业，相比单头设备加工效率提升近一倍，槽位的位置精度由导轨定位保证，可有效降低人工对位产生的位置偏差，提升后续木构件拼接装配的契合度，减少后续修配的人工耗时。
