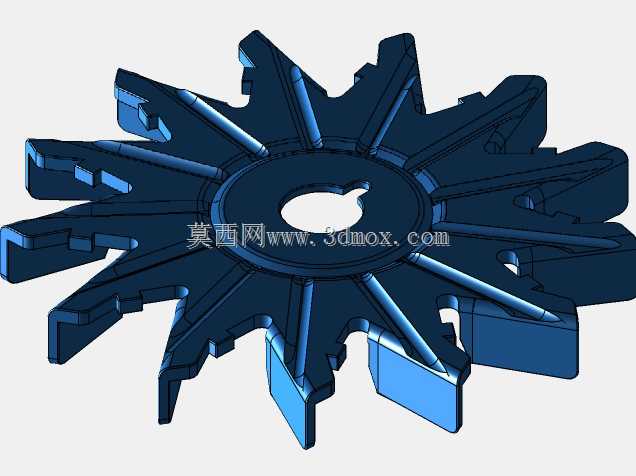

车用交流发电机散热冷却风扇结构

该款风扇是车用交流发电机的核心散热配套部件，主要应用于商用车、乘用车的车载交流发电机总成内部，安装位置处于发电机转子端部与整流桥、电压调节器之间的腔体区域，承担发电机运行过程中的强制风冷散热任务。车辆运行时发动机会带动发电机转子持续高速旋转，定子绕组切割磁感线输出电能的过程中会产生大量铜损与铁损热量，整流二极管工作时也会释放较高热量，若热量无法及时排出，会导致绕组绝缘层加速老化、整流元件性能衰减甚至击穿失效，直接缩短发电机的使用寿命，这款风扇就是为解决该散热需求设计的配套结构。从功能特性来看，该风扇采用径向直叶结合异形导流边的结构设计，扇叶沿中心轮毂周向均匀分布，每片扇叶的型面经过弧度优化，旋转时可在发电机内部形成稳定的径向气流，将腔体内部的热空气顺着发电机端盖的通风槽快速甩出，同时将外部低温空气从端盖另一侧的进风口导入腔体，形成完整的风冷循环，可覆盖定子端部、整流桥、调节器等所有发热区域的散热需求。扇叶边缘设置的凸起挡边结构，可避免高速旋转时气流沿扇叶侧边逸散，提升风压与送风效率，在发电机高转速大负荷输出工况下，依然能维持足够的散热风量，保证发电机工作温度维持在合理区间。设计过程中，首先围绕发电机的额定转速范围做动平衡考量，所有扇叶沿中心轴对称分布，每片扇叶的重量、型面尺寸保持高度一致，中心轮毂的安装孔采用带定位缺口的圆孔设计，可与发电机转子轴的定位结构精准配合，避免高速旋转时出现打滑、偏心抖动的问题，降低运行噪音与轴承磨损。轮毂与扇叶的连接位置做了加厚过渡处理，可承受发电机最高工作转速下的离心力作用，避免长期运行出现扇叶断裂、变形的问题。从安装边界来看，该风扇的中心安装孔尺寸匹配常规车用交流发电机的转子轴径，整体外径适配发电机内部腔体的径向安装空间，轴向厚度控制在合理范围，安装后不会与转子绕组、端盖、整流桥等周边部件发生运动干涉，扇叶的外边缘与发电机壳体内壁保留均匀的间隙，既保证气流流通的顺畅性，也避免旋转过程中出现剐蹭壳体的问题。整体结构采用一体化成型思路，结构强度可靠，适配车用发电机复杂的运行工况，可在宽转速区间内维持稳定的散热性能，保障交流发电机持续稳定输出电能。
