大功率无刷直流电机驱动控制器结构设计

这款无刷直流电机控制器是电动两轮车动力系统的核心控制部件，主要适配电动自行车、电动摩托车等轻型电动代步车辆的动力驱动需求，同时也可拓展应用在小型低速电动作业设备、工业轻型输送线的无刷电机驱动场景中，承担着动力输出调控、运行状态保护、人机指令响应的核心作用，是连接车载动力电池与无刷直流电机的关键枢纽。

从功能特性来看，该控制器可实现无刷直流电机的平滑调速、正反转切换、过流保护、欠压保护、过热保护等核心功能，能够根据转把输入的操控信号实时调整输出电流大小，匹配不同骑行工况下的动力需求，在起步、爬坡、匀速行驶等不同场景下都能输出稳定的驱动信号，保障电机运行的平顺性与可靠性，避免电流冲击对电机和电池造成损伤。

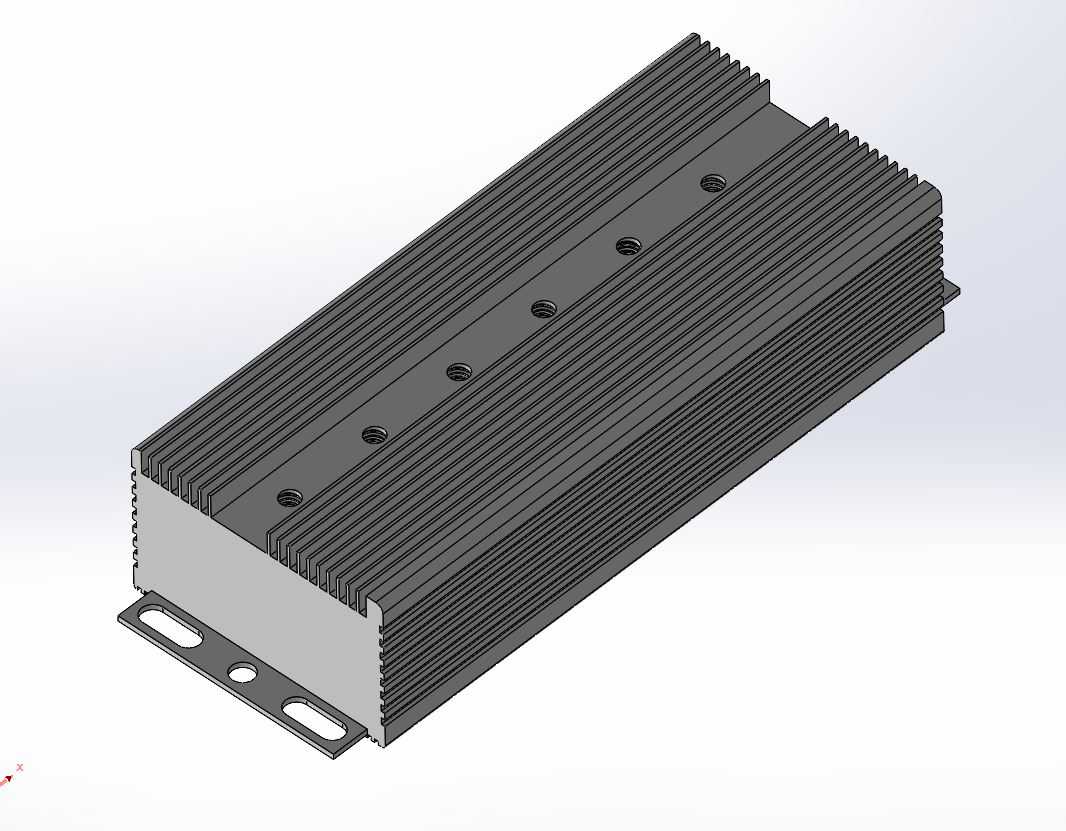

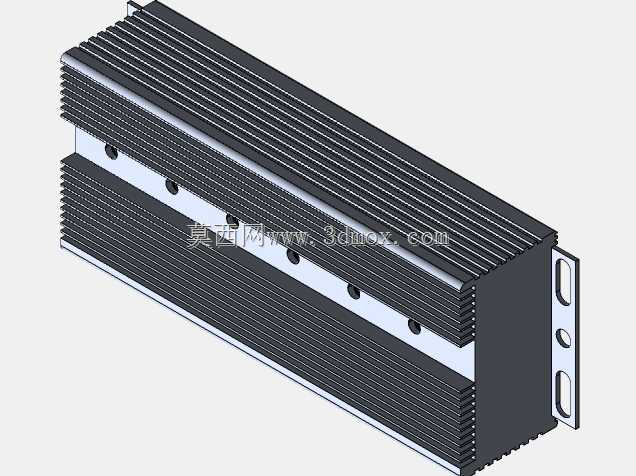

在设计思路上，这款控制器采用了一体化铝挤型散热外壳结构，外壳表面设计了密集的平行散热鳍片，最大化增加与空气的接触面积，能够将功率管工作时产生的热量快速散发到外界环境中，适配大功率持续输出的散热需求，避免高温导致的元器件性能衰减。外壳两端预留了带安装孔的固定支耳，支耳采用外翻式平板设计，安装孔为长圆形腰孔，可兼容一定范围内的安装孔位偏差，降低整车装配时的对位难度。外壳主体采用封闭拼接结构，接缝处可做密封处理，能够阻挡日常骑行中的灰尘、溅水侵入内部电路板，提升户外使用的环境适应性。

从安装边界来看，控制器整体为长条形长方体结构，狭长的外形设计可以轻松嵌入电动自行车、摩托车的车架管间隙中，不会占用过多的整车布置空间，安装时只需通过支耳上的固定孔使用螺栓即可完成紧固，无需额外设计复杂的安装支架。外壳顶面预留了多个均匀分布的固定螺孔，用于内部电路板与功率器件的锁紧固定，确保大电流工况下元器件不会因震动出现松脱，同时也能让功率器件与散热外壳紧密贴合，降低热阻提升散热效率。内部腔体预留了足够的布线空间，可容纳功率板、控制板以及连接线束，高低压区域可做分隔布局，减少信号干扰，提升控制器运行的稳定性。
