普罗维亚瓦布科款旋转滑阀结构设计

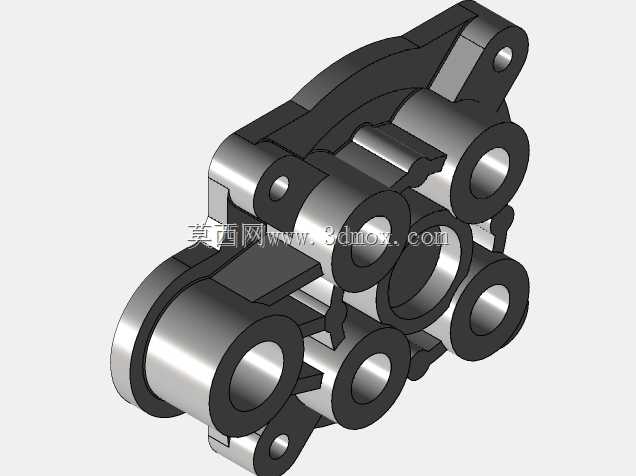

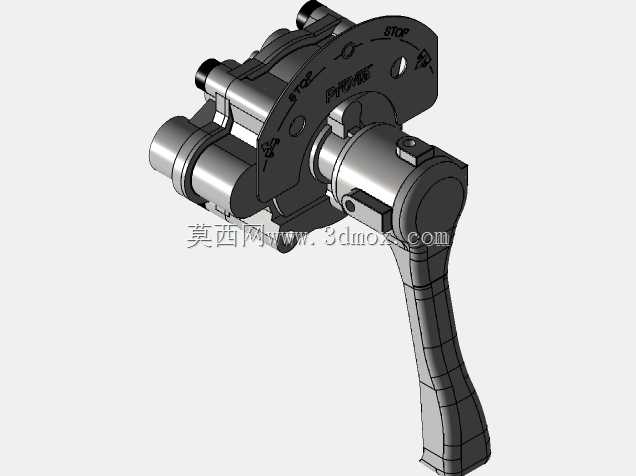

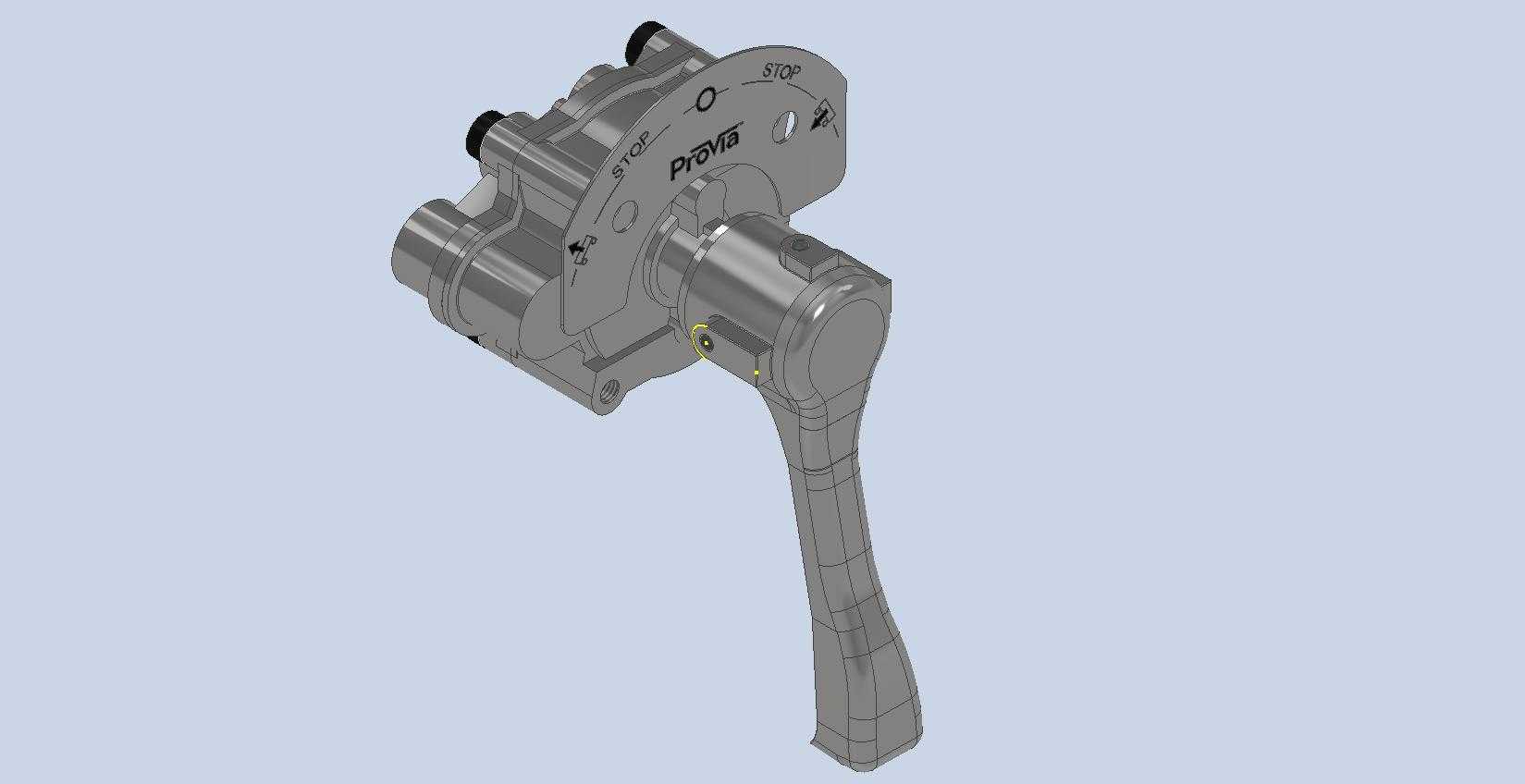

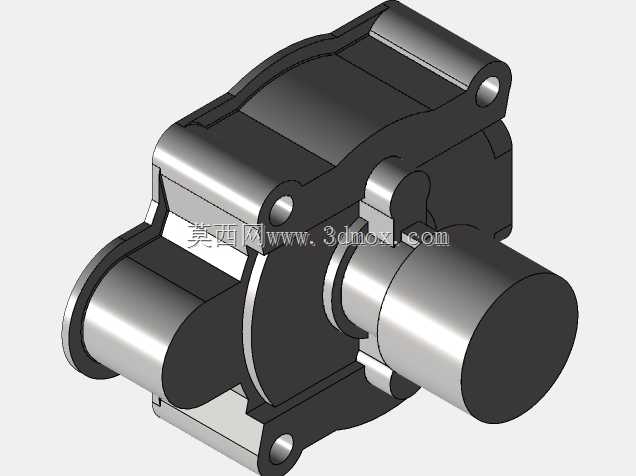

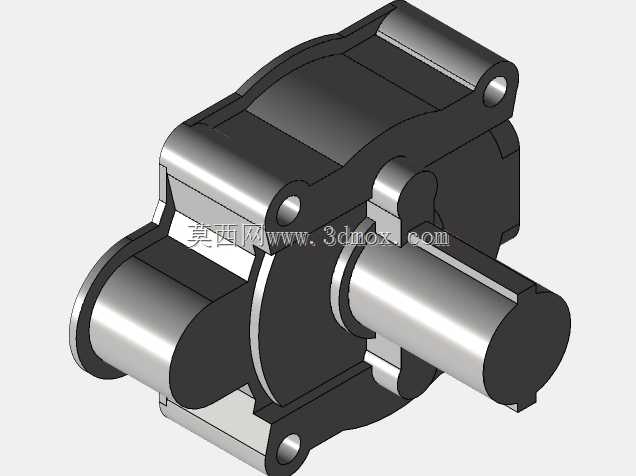

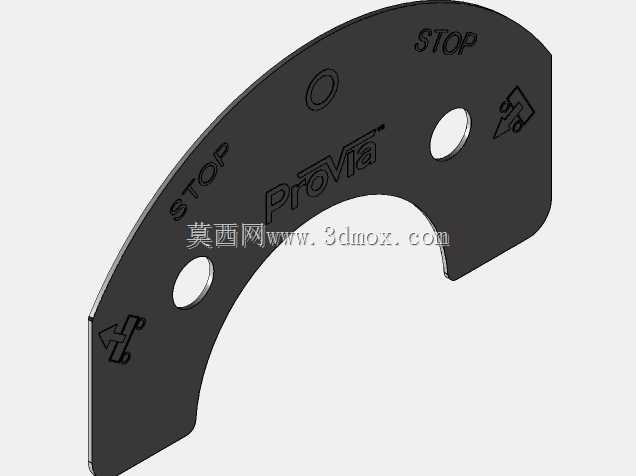

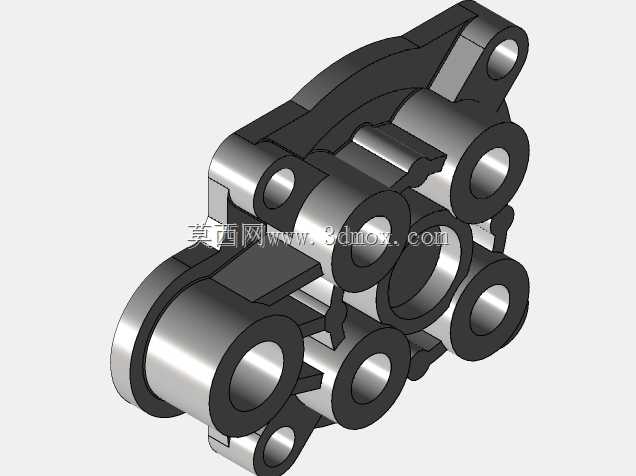

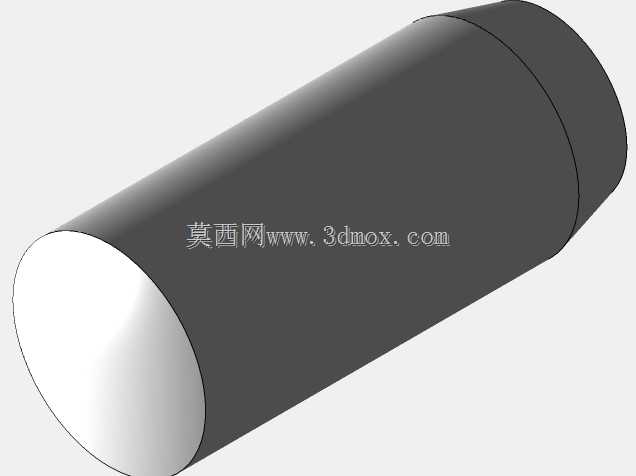

这款旋转滑阀主要应用于商用车气制动回路、工业气动控制系统的气路通断与档位切换场景，作为手动操控的气路控制核心部件，可实现不同气路通路的快速切换，适配需要多档位气路调控的作业场景，比如车辆驻车制动切换、气动工装的档位调控、气动输送系统的通路选择等工况，能够在常规工业环境与车载振动环境下保持稳定的气路密封性能，避免气路泄漏导致的控制失效问题。从功能特性来看，该滑阀采用旋转手柄式操控结构，阀体上标注有清晰的档位刻度与转动角度标识，操作人员可通过扳动手柄快速切换至对应工作档位，手柄的握持区域做了贴合手部形态的曲面设计，扳动时受力均匀，长时间操作也不易产生手部疲劳，档位切换时带有清晰的卡位反馈，能够避免操作过程中出现误挂档、档位滑脱的问题。阀体内部采用精密配合的滑柱式密封结构，旋转过程中可同步实现多路气口的通断切换，相比推拉式手动阀，旋转式结构的操作行程更短，档位排布更清晰，适合需要快速识别档位的高频操作场景。在设计思路上，这款滑阀采用一体化压铸阀体结构，将气路流道集成在阀体内部，减少了外接管路的连接点，从根源上降低了外接接头泄漏的风险，阀体外部的安装位预留了标准化的安装孔距，可直接适配常规气动系统的安装支架，不需要额外制作转接工装。手柄与阀体的连接部位设置了耐磨衬套结构，能够承受长期反复旋转带来的磨损，延长部件的使用寿命，阀体上的标识采用模压成型工艺，不会因为长期摩擦、油污附着出现标识模糊的问题，方便操作人员快速识别档位位置。从安装边界来看，该滑阀的主体结构紧凑，手柄处于自然复位状态时整体外轮廓无突出的尖锐结构，安装时仅需要预留手柄旋转所需的扇形操作空间即可，不需要额外预留过大的安装间隙，阀体上的气路接口采用标准化的气动接口规格，可直接匹配常规规格的气动软管，安装时不需要对接口进行二次加工。阀体的材质选用高强度压铸铝合金，在保证结构强度的前提下控制了整体重量，既能够承受气动系统的常规工作压力，也不会因为自重过大给安装支架带来额外的负载，适配车载、移动气动设备这类对部件重量有要求的应用场景。
