液压系统用内置滤网式单向止回阀结构

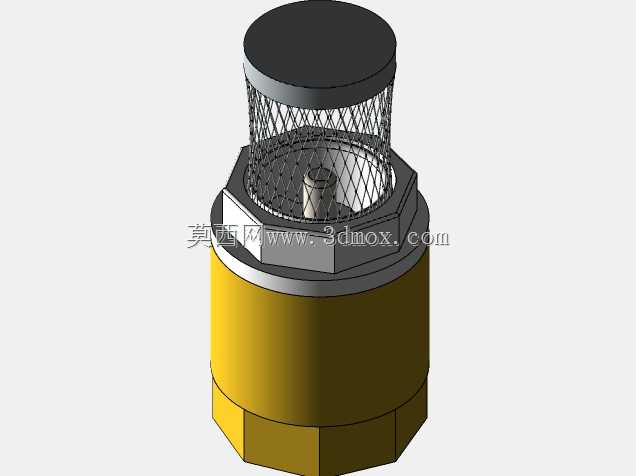

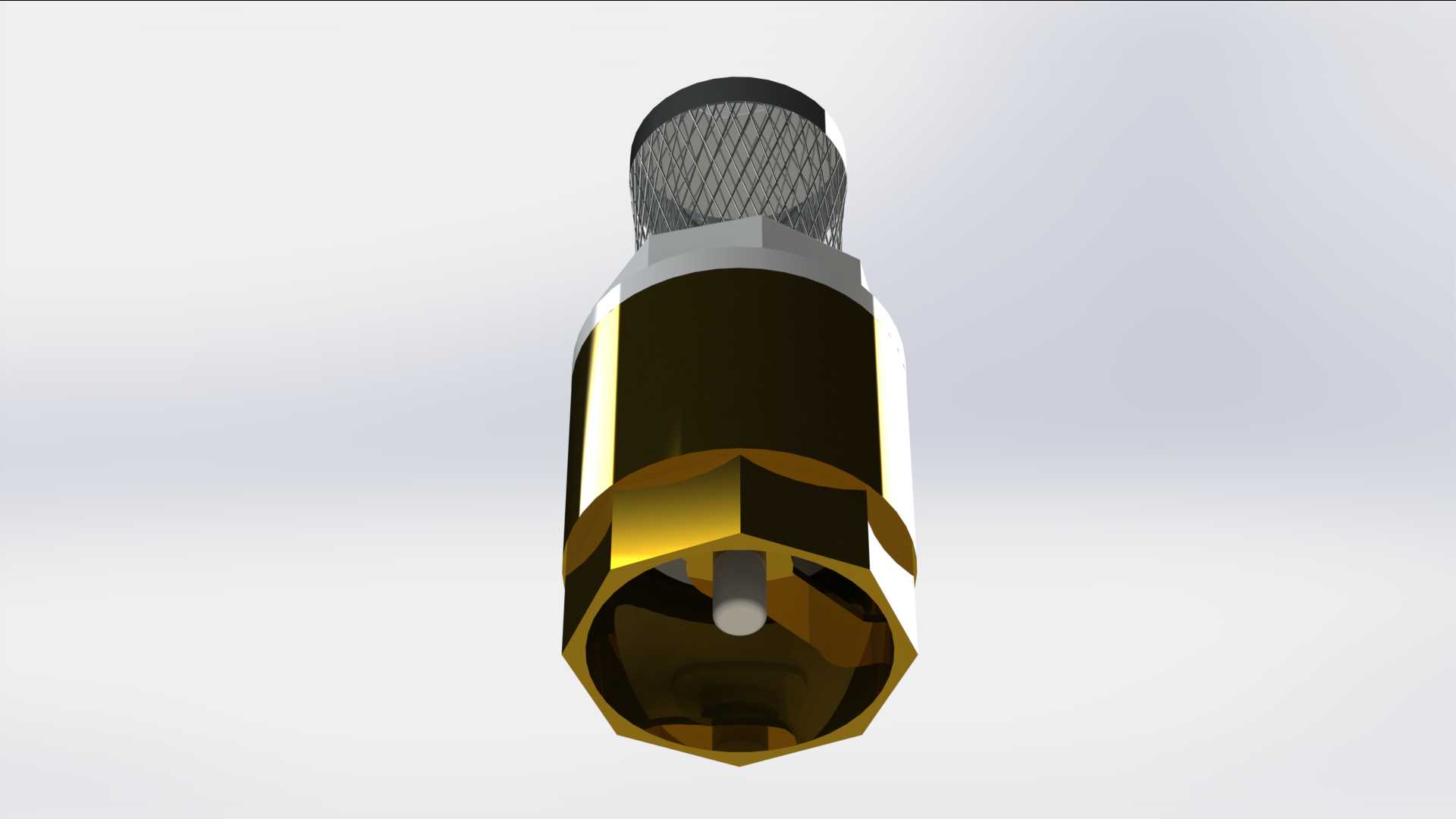

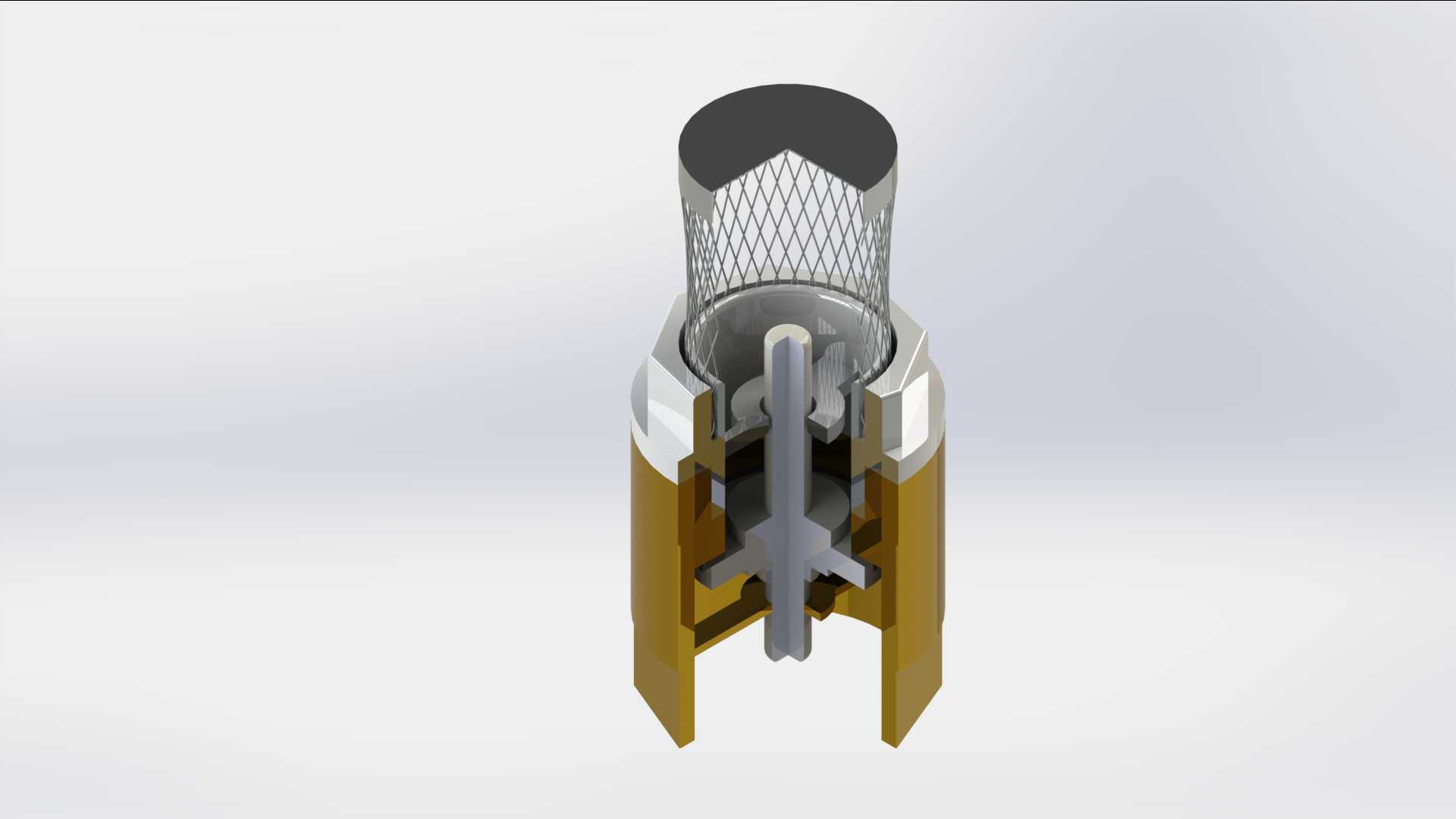

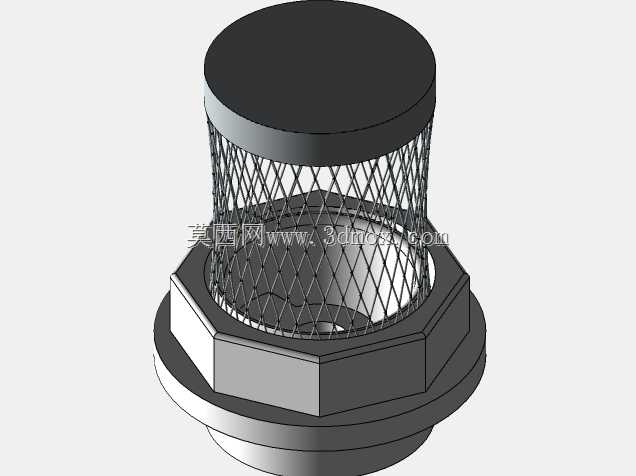

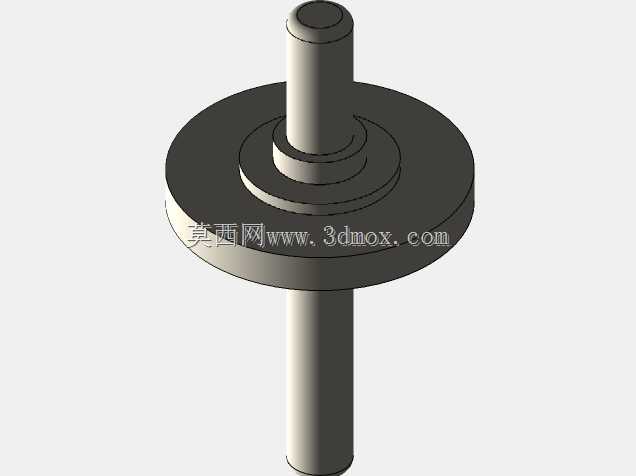

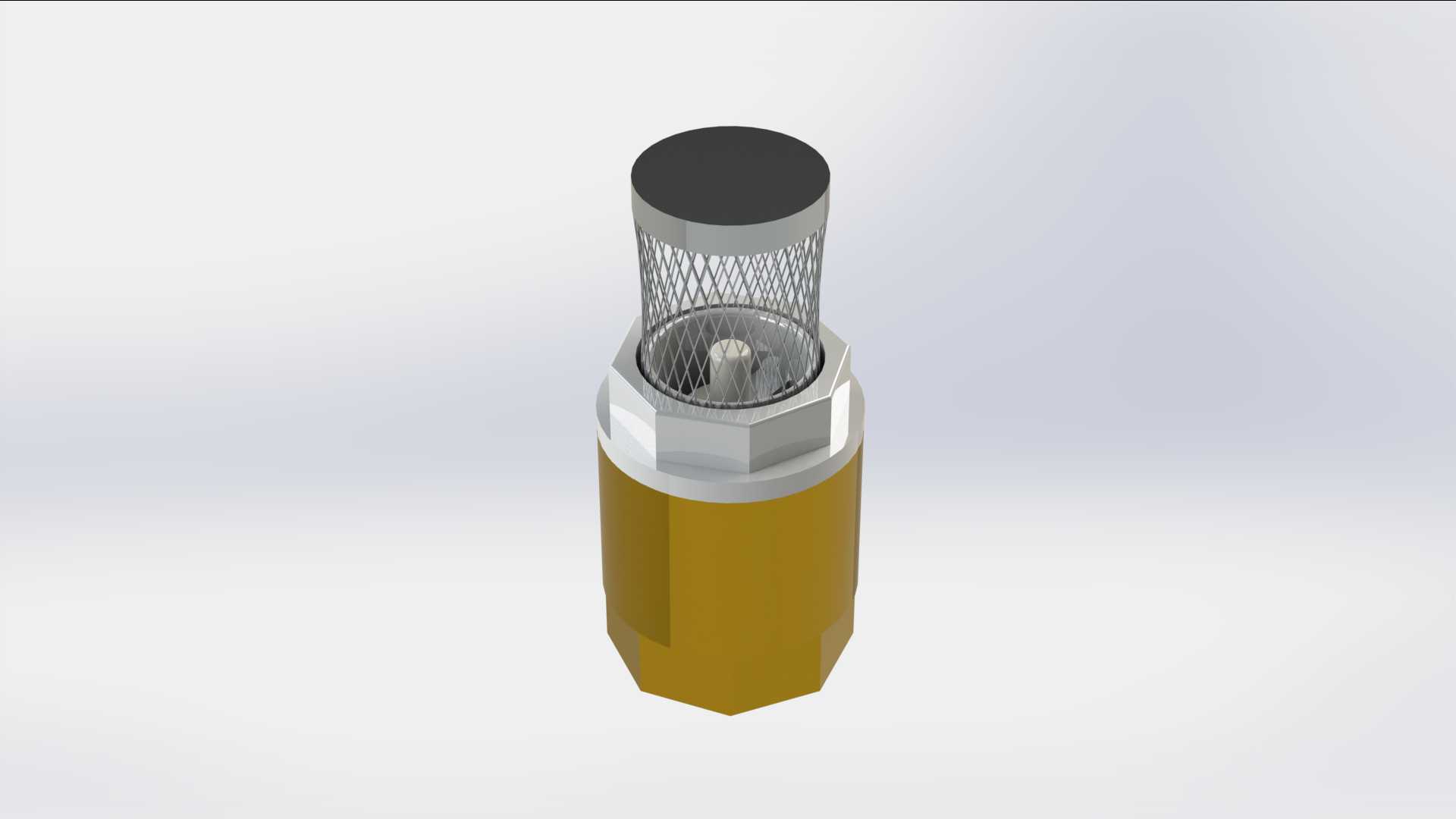

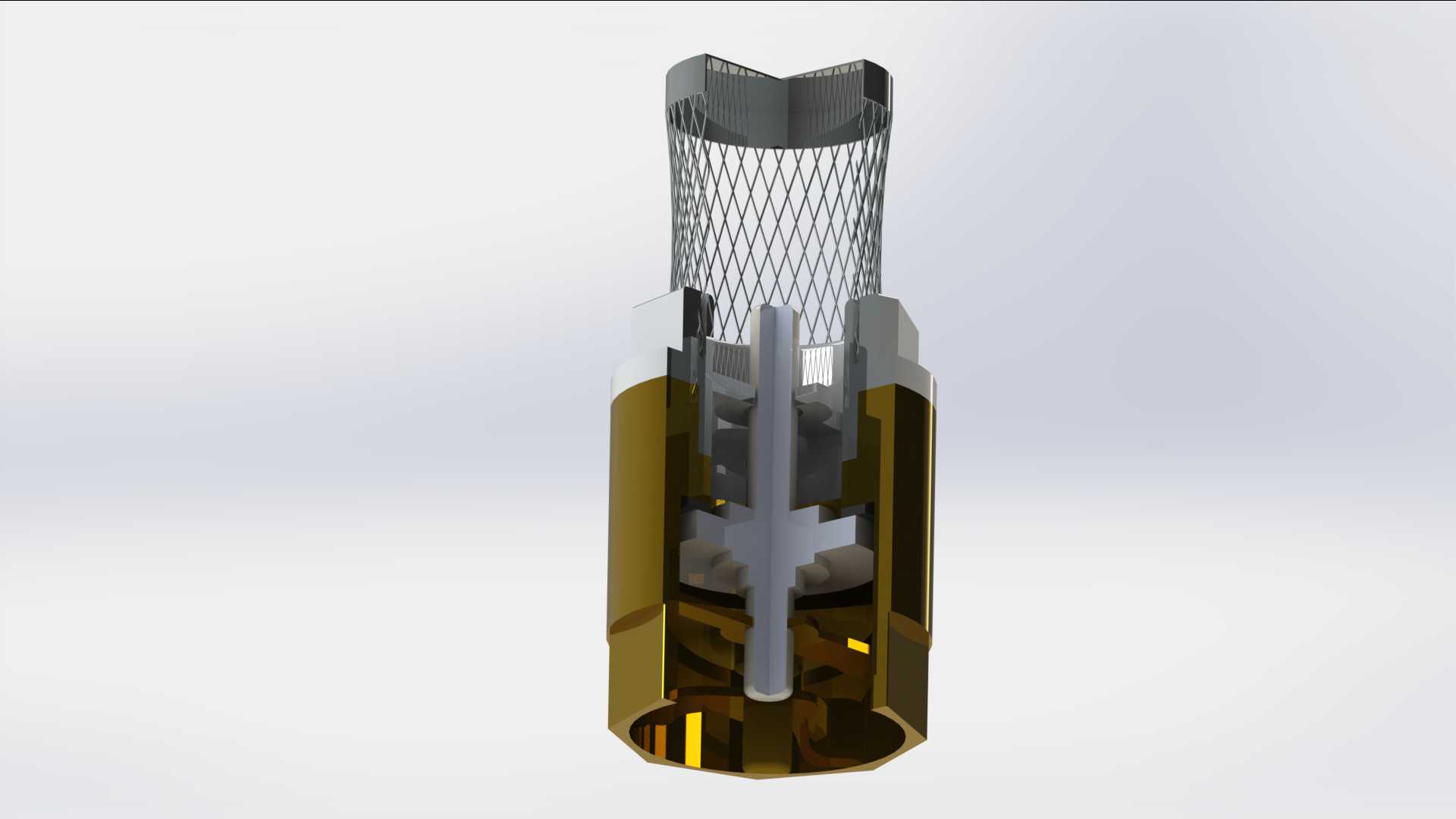

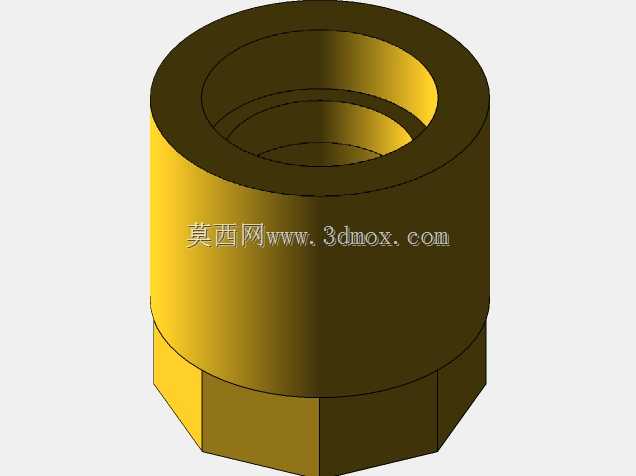

这款单向止回阀主要应用于各类固定式、移动式液压传动系统的油路支路或进油端，是液压回路中保障油液单向流动、避免反向流窜干扰系统压力稳定的核心控制元件，常见于工程机械液压系统、机床液压站、注塑机液压回路、农业装备液压操控单元等场景，可有效避免执行元件因油液反向回流出现误动作、压力骤降、负载下坠等风险，同时顶部集成的滤网结构可在油液进入阀腔前完成初步杂质拦截，降低液压油内金属碎屑、密封残渣等颗粒物对后续精密阀组、泵体的磨损风险，兼具单向通断与初级过滤的双重作用。从功能特性来看，该阀采用直通式升降止回结构，正向通油时，油液从阀的下端入口进入，克服内置弹簧预紧力与阀芯自重顶开阀芯组件，油液经阀腔通流后从上端流出，同时经过顶部的金属网罩完成杂质过滤；当油路出现反向压差时，阀芯在弹簧力与反向油液压力的共同作用下快速压紧在阀座密封面上，彻底切断反向流道，实现可靠止回，结构响应速度快，密封贴合紧密，低压工况下也能保证良好的止回密封性，不会出现内泄超标的问题。在设计思路上，这款阀采用了模块化的分层结构设计，下部阀体外层采用高强度金属材质，适配液压管路的安装强度需求，内部阀芯采用导向筋结构保证升降过程的同轴度，避免阀芯卡滞导致的功能失效；上部滤网采用菱形金属网编织结构，兼顾通流面积与过滤精度，不会因设置滤网造成过大的通流阻力，同时网罩与阀体采用可拆卸式配合，后期维护时可单独拆下滤网进行清洗或更换，无需整体更换阀体，降低了设备的运维成本。阀芯与阀座的密封面采用锥面配合设计，相比平面密封拥有更好的对中性与密封比压，长期反复启闭也能保持稳定的密封性能，内置弹簧的参数经过匹配调校，既保证正向开启压力处于合理区间，不会造成不必要的压力损失，也能保证反向止回时的复位速度足够快，避免出现短暂的回流现象。从安装边界来看，这款阀的整体外形尺寸为70mm*33mm*33mm，整体结构紧凑，径向尺寸较小，可直接集成安装在阀块内部或者管路接头处，不需要占用过多的安装空间，适配多数中小通径的液压油路安装需求，安装时仅需认准油液流向标识，将入口端对准来油方向即可完成装配，不需要额外的调整操作，适配常规矿物液压油的工作介质，可在常规液压系统的工作温度与压力范围内稳定运行，能够满足多数工业液压场景的使用需求。
