铰接式安装支座机械结构设计

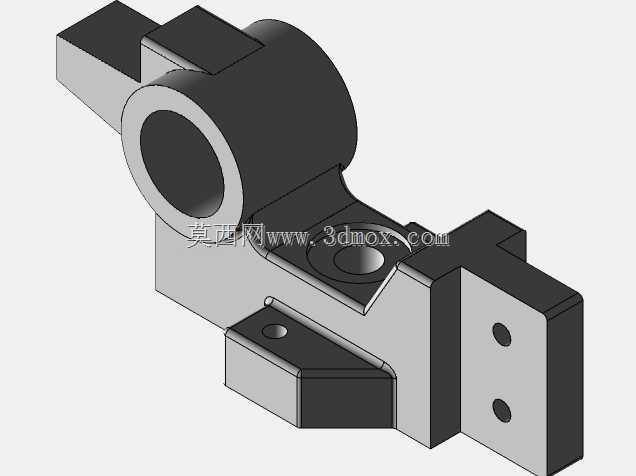

该零件属于工业设备中常用的铰接式安装支撑构件，主要应用在轻工自动化生产线、小型输送设备、工装夹具的摆动连接工位，承担相邻运动部件之间的铰接支撑、载荷传递与安装定位作用，是实现部件间相对回转运动的核心基础连接件。从实际使用场景来看，这类构件常被安装在设备的机架与摆动执行端之间，比如小型物料拨送机构的摆臂铰接点、工装夹具的翻转支撑位、检测设备的角度调节支座处，既需要承受径向的支撑载荷，也要兼顾安装后的位置稳定性，避免运动过程中出现松脱或偏移。从功能特性上看，零件主体集成了大直径铰接通孔结构，孔位周边做了加厚凸台设计，能够提升铰接部位的结构强度，适配对应直径的铰接销轴，保证回转过程中受力均匀，减少长期往复运动带来的孔位磨损；零件一侧延伸出带双安装孔的平板安装面，两个安装孔沿竖直方向同轴排布，可通过螺栓将构件牢牢固定在设备机架的安装基准面上，安装面与主体结构之间做了加强筋过渡，避免固定端受载后出现应力断裂；零件另一侧延伸出块状定位凸台，凸台端面为平整加工面，可与相邻的限位部件配合，实现摆动行程的机械限位，同时凸台上方的沉孔结构可用于安装定位销或者小型润滑注油嘴，为铰接部位提供润滑通道，降低销轴转动的摩擦阻力。在设计思路上，该零件采用了一体化铸造成型后机加工的工艺路线，主体非配合面保留铸造拔模斜度，减少加工余量，降低生产制造成本；所有安装孔、铰接孔、配合端面均预留机加工余量，保证装配后的尺寸精度与形位公差要求，铰接孔与安装端面的垂直度公差控制在合理范围内，避免装配后出现销轴卡滞、安装面贴合不严的问题。外形尺寸方面，零件整体沿铰接孔轴向的厚度适配常规小型铰接机构的安装宽度，不会占用过多设备内部空间，安装端的双孔间距符合通用工业型材的安装孔距标准，可直接适配常用规格的铝型材机架安装，无需额外加工转接板；铰接孔的中心高度与安装底面的距离经过匹配设计，保证摆动部件回转时不会与机架产生运动干涉，零件各边角处均做了倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升零件的抗疲劳寿命。整体结构紧凑，功能集成度高，在满足铰接支撑核心功能的前提下，整合了安装固定、行程限位、润滑预留的附加功能，无需额外搭配多个零散零件即可完成工位装配，有效减少了装配环节的零件数量，提升设备组装效率。
