参数化GT2同步带轮结构设计

项目分类:通用机械零部件 发布时间:2021-04-09 ID:135258
  • 参数化GT2同步带轮结构设计
  • 参数化GT2同步带轮结构设计
  • 参数化GT2同步带轮结构设计

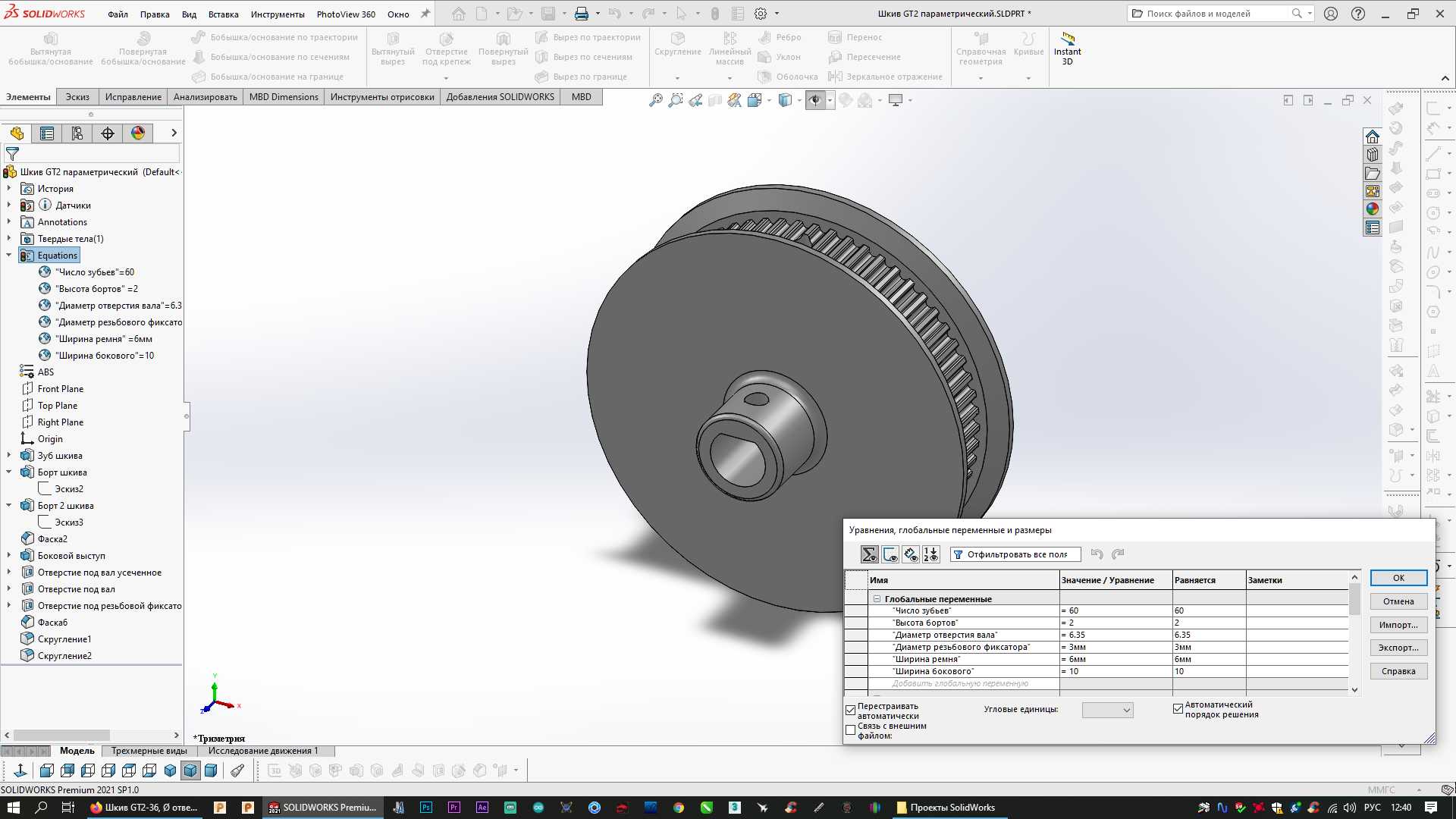

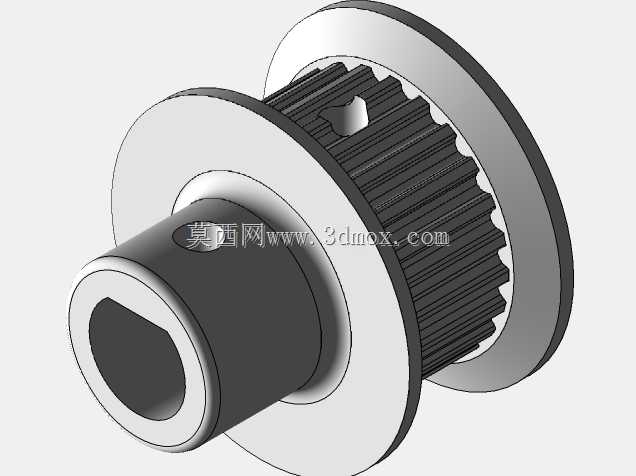

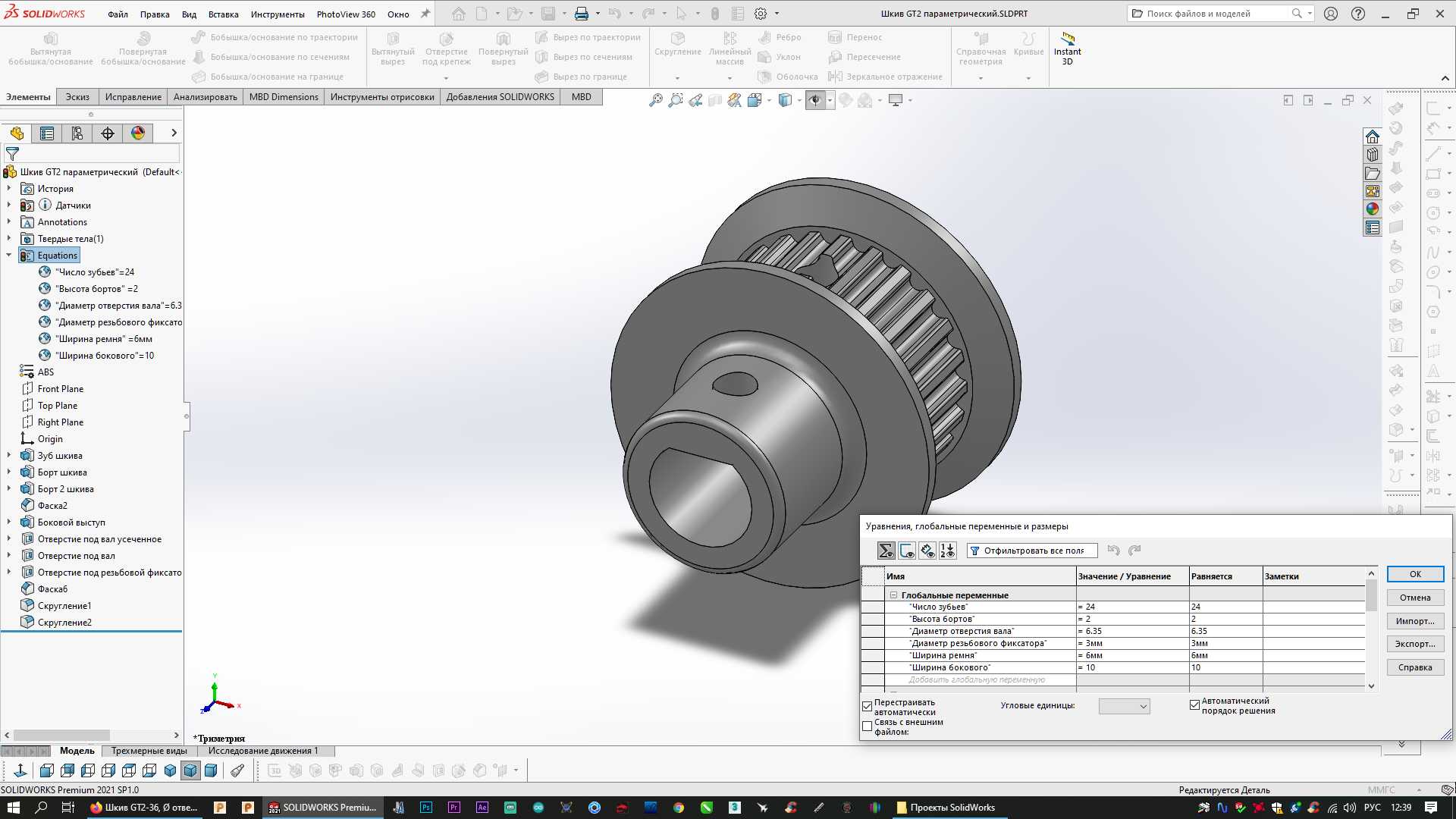

这款GT2同步带轮是带传动系统中的核心传动部件,主要应用于精密传动场景,常见于桌面级3D打印机进给机构、小型自动化设备的线性滑台传动、桌面机械臂关节传动、小型雕刻机运动轴传动、电子制造设备的轻载输送工位等对传动精度、回程间隙有较高要求的场合,能够实现无滑差的同步动力传递,保障运动端的定位精度与传动比稳定性。该带轮采用参数化设计思路,设计过程中以GT2带型的标准齿形参数为核心基准,将齿槽轮廓、带轮节圆直径、轮毂长度、内孔直径、安装定位孔位置、挡边尺寸等核心尺寸均设置为可调整参数,能够根据不同的传动扭矩需求、安装空间限制、适配轴径规格快速调整模型尺寸,无需重新从零绘制齿形与整体结构,大幅缩短同系列不同规格带轮的设计迭代周期,适配不同负载等级、不同安装空间的传动方案选型需求。从功能特性来看,该带轮采用GT2型圆弧齿齿形,齿形与同步带的啮合贴合度高,传动过程中齿面受力均匀,相比梯形齿同步带轮啮合冲击更小、运行噪音更低、传动效率更高,能够有效降低高速轻载传动场景下的振动与磨损;带轮两侧设置有一体式挡边结构,能够避免同步带在高速运转过程中出现跑偏、脱带的问题,提升传动系统运行的可靠性;轮毂位置设置有径向锁紧定位孔,安装时可通过紧定螺钉将带轮与传动轴锁紧固定,防止带轮在正反转切换、加减速过程中与传动轴出现相对转动,保障传动精度的稳定性。从外形尺寸与安装边界来看,该带轮的整体结构为同轴阶梯式结构,带齿段位于中部,两侧挡边直径略大于齿顶圆直径,轮毂段向一侧延伸,内孔为贯通式光孔设计,安装时需注意预留同步带的啮合包角空间,带轮齿面与安装墙板、轴承座等相邻结构件之间需要预留不小于2mm的安全间隙,避免运转过程中出现结构干涉;径向锁紧孔的位置需与传动轴上的定位平面适配,安装时紧定螺钉的锁紧扭矩需控制在合理范围,既要保证锁紧可靠无相对滑动,也要避免扭矩过大导致轮毂变形、内孔圆度超差影响转动同轴度。设计过程中对齿形的节距、齿槽深度、齿顶圆角等参数均按照GT2带型的标准规范做了校验,能够与市面上常规的GT2同步带完美啮合,不会出现卡带、跳齿的问题,参数化的设计逻辑也让该结构可以快速衍生出不同齿数、不同内孔规格、不同轮毂长度的系列化产品,覆盖更多轻载精密传动的使用场景。
