螺旋式球体循环输送轨道结构设计

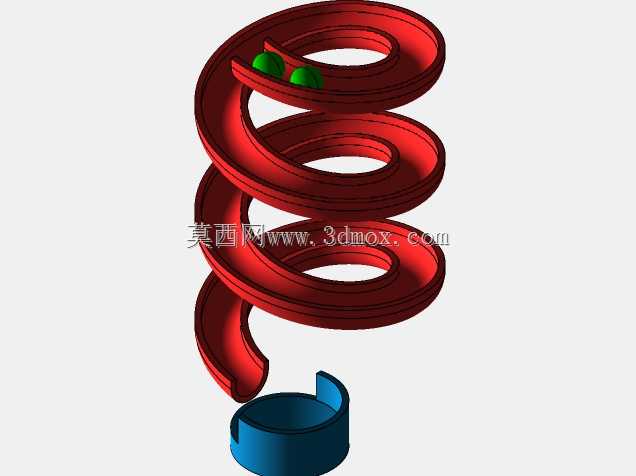

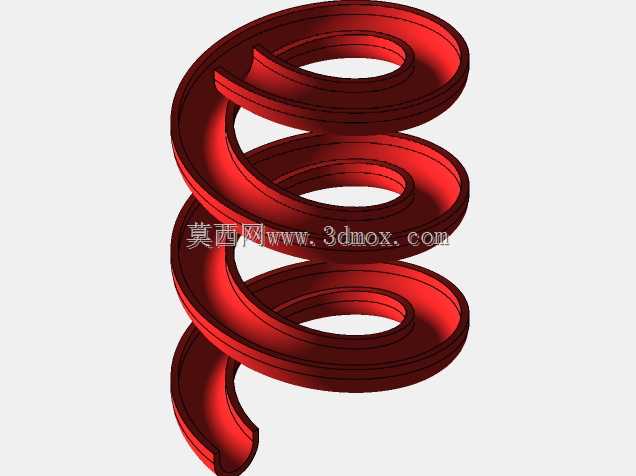

该结构为重力驱动式螺旋球体输送轨道，主要应用于轻工生产线上的小型球状工件周转、教学演示装置的运动机理展示、休闲游乐设备的弹珠循环通路搭建场景，可在有限垂直空间内完成球体的长距离无动力输送，无需额外配置动力驱动组件，依靠球体自身重力即可沿螺旋槽道完成自上而下的平稳滑行，末端承接结构可将滑出的球体归集后重新送入轨道上端入口，实现连续循环的运动效果。整体结构采用等螺距螺旋上升的槽道设计，槽道截面为半包围U型结构，侧壁高度经过精准核算，既能够保证球体滑行过程中不会出现脱轨飞出的情况，又预留了足够的观察间隙，可直观观测球体在螺旋段的运动状态。螺旋段的曲率半径经过反复校核，匹配常用直径的硬质球体滑行需求，滑行全程无急弯、无陡变落差，球体在槽道内运行时速度变化平缓，不会出现卡滞、弹跳的异常情况。底部的蓝色承接导向槽为弧形收口结构，可精准承接从螺旋末端滑落的球体，将其顺滑导向至循环提升机构的入口位置，承接槽的安装边界与螺旋末端的水平间隙控制在极小范围内，避免球体掉落至结构外部。设计过程中重点考量了螺旋槽道的壁厚参数，在保证结构整体刚性、避免长期使用出现槽道变形的前提下，尽可能压缩结构整体占用空间，整体垂直安装高度适配常规桌面级演示装置、小型生产线旁物料缓存机构的安装尺寸要求，无需额外改造安装基面即可完成固定装配。槽道表面做平滑过渡处理，所有衔接位置无凸起毛刺，可有效降低球体滑行过程中的摩擦阻力，减少运行过程中的噪音产生，同时延长结构的使用寿命。该结构可根据实际使用场景调整螺旋圈数、槽道宽度参数，适配不同直径的球体输送需求，既可以作为独立的运动演示装置使用，也可以作为功能模块集成到自动化生产线的工件排序、物料输送单元中，完成球状工件的垂直方向无动力输送，降低生产线的动力配置成本，减少设备运行过程中的能耗与维护工作量。
