二十自由度双足仿人行走机器人结构

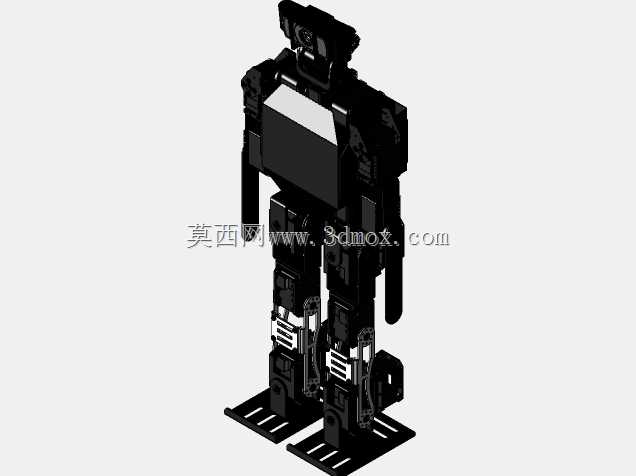

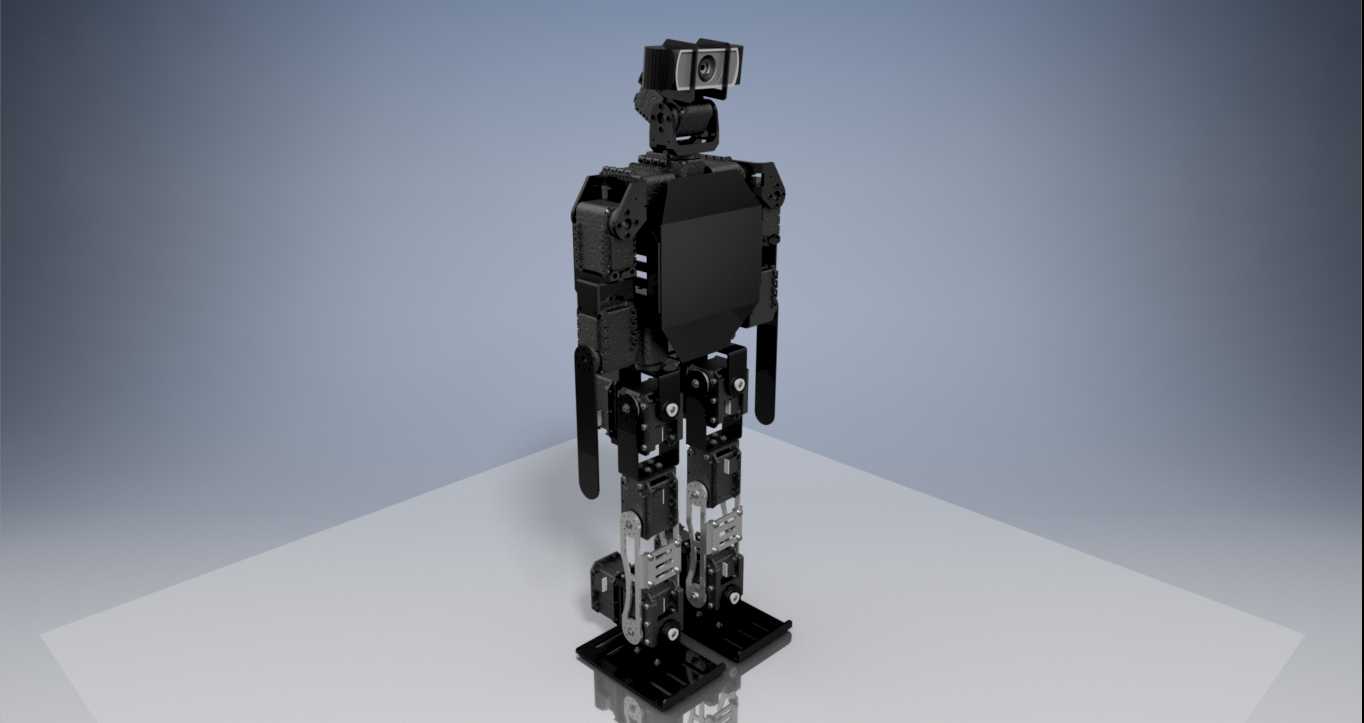

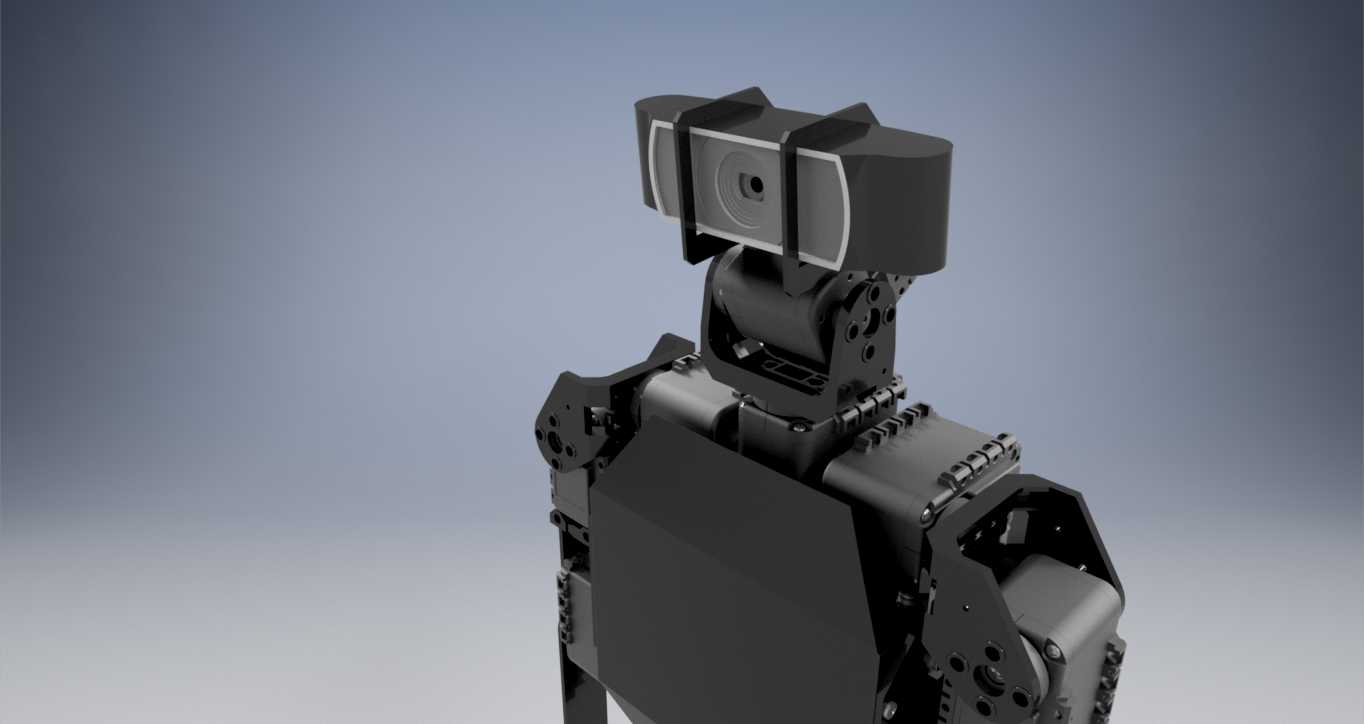

这款双足仿人机器人结构，主要面向机器人教学演示、仿生运动算法验证、青少年科创竞赛实训等场景落地使用，可作为高校机器人工程、机械电子工程专业的运动控制实验载体，也能适配科普展项的互动演示需求，帮助学习者直观理解双足步态规划、关节协同控制的核心逻辑。整机采用类人躯干比例设计，头部集成视觉传感模块安装位，可直接搭载单目或双目视觉组件实现环境感知、目标识别功能；躯干部分预留主控板、电池模块的安装腔体，所有走线可通过结构件内部的中空通道排布，避免运动过程中线路拉扯磨损。关节驱动部分采用分布式舵机布局，下肢髋、膝、踝三个核心运动维度共配置十二处驱动单元，上肢肩、肘部位配置八处驱动单元，合计二十个运动自由度，可实现直立行走、下蹲起立、上下台阶、上肢摆臂、简单物体抓取等类人动作，每个关节处都设计有限位结构，避免舵机超程转动造成结构损坏或器件烧毁。设计过程中优先考虑了运动稳定性需求，足部采用加宽平底支撑结构，增大静态站立与动态行走过程中的支撑多边形面积，降低步态调试过程中的倾倒概率；腿部连杆结构采用轻量化镂空设计，在保证结构强度的前提下尽可能降低运动部件重量，减少舵机负载，提升动作响应速度与续航表现。整机安装边界紧凑，直立状态下整体高度适配常规桌面实验场景，无需额外大尺寸实验台架即可开展调试工作；各关节舵机采用标准化安装接口，可根据实验需求快速替换不同扭矩规格的驱动单元，也可拓展加装力传感器、姿态传感器等检测组件，满足不同复杂度的运动控制实验需求。结构件之间采用模块化拼接设计，躯干、上肢、下肢、头部均可单独拆分，便于日常维护与部件更换，也方便学习者拆解理解仿人机器人的结构组成逻辑，降低入门学习的门槛。
