三层架构全向轮移动巡检机器人底盘

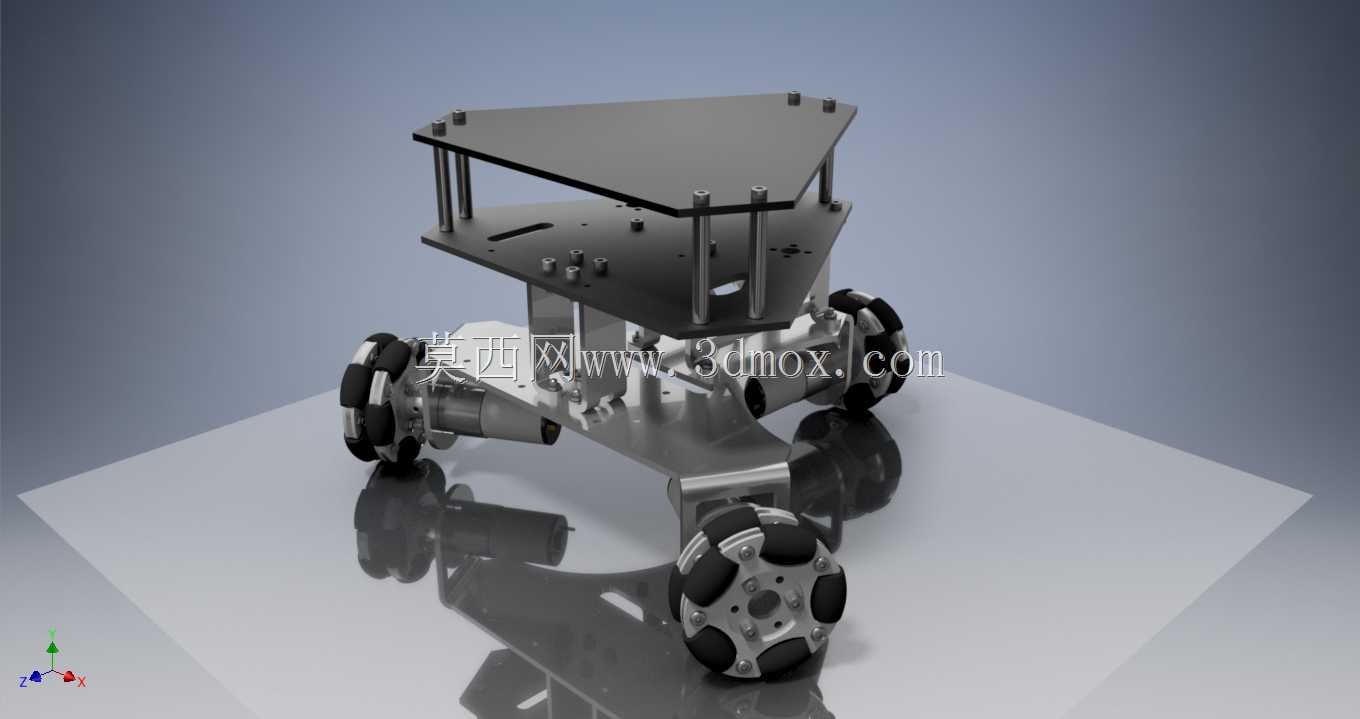

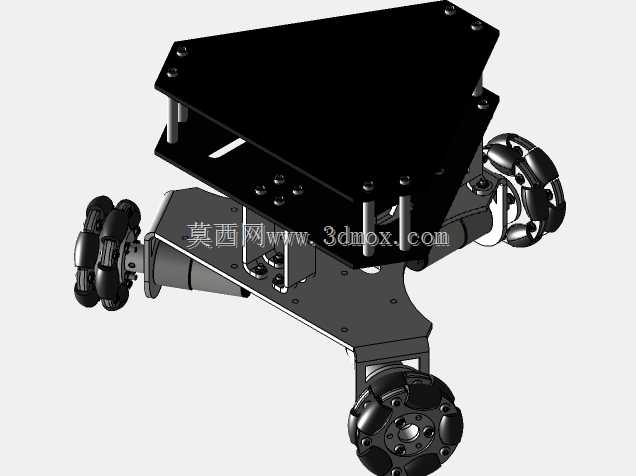

这款全向轮移动底盘的设计，最初是面向厂区室内无人巡检、仓储物料转运这类对空间灵活性要求极高的场景做的适配，区别于常规差速驱动底盘，它采用三个呈120度均匀分布的全向轮布局，不需要做转向机构的冗余设计，就能实现平面内任意方向的平移、原地零半径回转，在狭窄的设备通道、货架间隙里穿行时，不需要预留传统轮式底盘的转弯半径空间，空间利用率能提升40%以上。从结构分层来看，它采用三层板柱式支撑架构，最下层是轮组与驱动电机的安装层，每一个全向轮都独立搭配直流减速驱动单元，轮组安装座做了腰型孔位设计，安装时可以微调轮组的同轴度与接地预紧力，避免地面不平整导致的单轮悬空打滑问题；中间层预留了控制板、电池组、传感模块的安装空间，层间的支撑铜柱做了等距排布，既可以根据搭载设备的高度调整层间距，也能给走线预留充足的穿线间隙，避免线缆与运动部件产生干涉；最上层是通用搭载平台，台面做了阵列式的安装螺孔，不管是搭载巡检摄像头、环境检测传感器，还是小型物料载具，都不需要额外打孔改制，直接通过标准紧固件就能完成搭载固定。在安装边界的考量上，整体轮距与轴距的尺寸控制，刚好适配常规厂区600mm宽度的巡检通道，整机高度控制在较低区间，降低运行时的重心，即使搭载一定重量的上层设备，也不会在加减速、全向移动时出现侧倾风险；轮面采用高摩擦系数的聚氨酯包胶材质，在环氧地坪、瓷砖地面、薄地毯等常见室内地面上都能保持足够的抓地力，不会出现全向移动时的横向滑移问题。设计过程中特意将所有驱动部件的接线端都朝向机架内侧布置，既避免运行过程中线缆被外物勾挂，也能减少粉尘、水渍对接线端口的侵蚀，适合长时间无人值守的连续运行场景。机架的板材选用硬质铝合金加工，在保证结构强度足够支撑上层搭载负载的前提下，尽可能降低整机自重，减少驱动单元的负载损耗，延长单次充电的续航时长；每一层板的边缘都做了倒角处理，避免组装、维护时被锐边划伤，所有外露的紧固件都选用内六角圆柱头螺钉，保持整机外观规整的同时，也不会因为突出的螺钉头勾挂周边的线缆或杂物。
